ビームスプリッタープレート VIS-NIR（可視-近赤外）円形
- For splitting or combining beams
- Also available with a wedge for eliminating etalon effects
- N-BK7 glass
- Second surface broadband AR-coated
- Reflectance ≈ transmittance ± 5 % for unpolarized light at AOI = 45°
- Broadband, 450-1000 nm
- Other beamsplitter coatings, as well as different splitting ratios, are described in chapter Thin Film Coatings.
- For higher quantities, customized versions (other sizes, materials, coatings) available on request. Ask our sales team for a special quotation
仕様
| Part No. | Thickness d (mm) |
Size ⌀ or ⌀xb (mm) |
Tolerance ⌀ (mm) |
Tolerance d (mm) |
Flatness First Surface (λ) |
Flatness back surface (λ) |
Wedge Angle or Tolerance |
Tolerance b (mm) |
|---|---|---|---|---|---|---|---|---|
| G344141000 | 3 | ⌀22.4 | -0.13 | ±0.3 | 1/4 | 1/2 | 0°±30'' | |
| G344158000 | 5 | ⌀25.4 | -0.15 | ±0.1 | 1/4 | 1/2 | 0°±30'' | |
| G344147000 | 6 | ⌀40 | -0.16 | ±0.3 | 1/10 | 1/4 | 0°±30'' | |
| G344148000 | 6 | ⌀50 | -0.16 | ±0.3 | 1/5 | 1/2 | 0°±30'' |
製品一覧
ビームスプリッタープレート VIS-NIR（可視-近赤外）円形の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G344141000 | Beamspl. Pl. VIS-NIR; D=22.4; T=50 | ¥13,900 |
| G344158000 | Beamspl. Pl. VIS-NIR; D=25.4; T=50 | ¥18,500 |
| G344147000 | Beamspl. Pl. VIS-NIR; D=40; T=50 | ¥24,700 |
| G344148000 | Beamspl. Pl. VIS-NIR; D=50; T=50 | ¥49,500 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

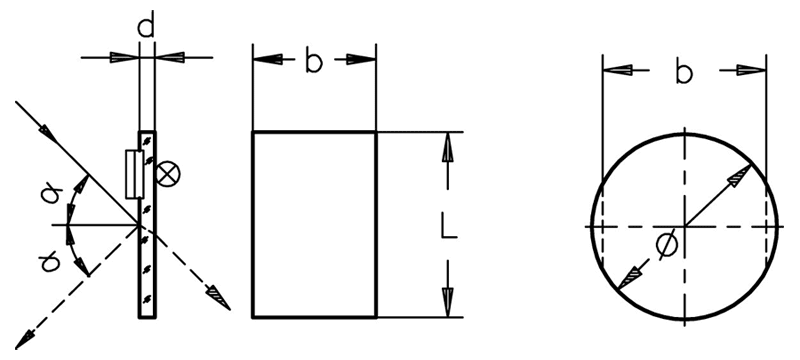

図面

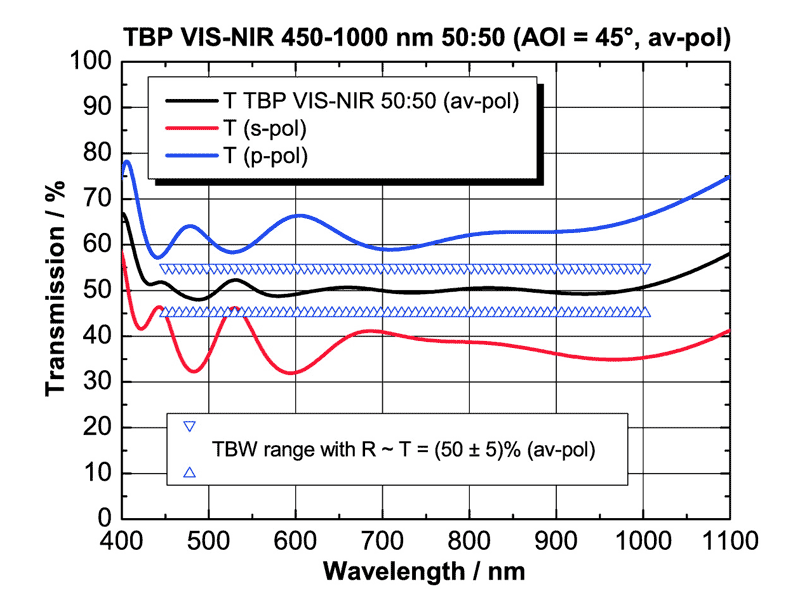

透過率
Example: TBP VIS-NIR 50:50 for 450-1000 nm (AOI = 45°; unpolarized)
