アクロマチック 波長板
特長
- リタデーション：λ/2またはλ/4
- 3種類の広帯域波長レンジ
- 接着剤で貼り合わせ
- マウント付きアクロマチック波長板はマイクロベンチにフィット
- 透過率 >86％
- 表面精度：λ/4 at 633nm (クリアアパーチャ全面で）
- 表面品質：40-20 (5/2 x0.16 according to DIN ISO 10110)
- 波面収差：λ/2から1λまで
-
ダメージ閾値：>2ｋW/cｍ² , cw, 488/514nm
・ダメージ閾値：>200mJ/cm2, 10ns パルス, 1064nm
仕様
| Part No. | Mount, outer-⌀ D (mm) | Wavelength range (nm) | Mounted | Tolerance ⌀ (mm) | Retardation | Free aperture, dia. (mm) | Thickness t (mm) | ⌀ optics (mm) |
|---|---|---|---|---|---|---|---|---|
| G362021291 | 25 | 400-700 | yes | 0.5 | λ/2 | 12.5 | 0.96 | |
| G362021491 | 25 | 400-700 | yes | 0.5 | λ/4 | 12.5 | 0.56 | |
| G362021492 | 25 | 700-1000 | yes | 0.5 | λ/4 | 12.5 | 1.37 | |
| G361021291 | 400-700 | no | ±0.2 | λ/2 | 0.96 | 14.5 | ||
| G361021419 | 400-700 | no | ±0.2 | λ/4 | 0.56 | 14.5 | ||
| G361021412 | 700-1000 | no | ±0.2 | λ/4 | 1.37 | 14.5 |
製品一覧
アクロマチック 波長板の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G362021291 | アクロマチック 1/2波長板 400-700 nm（マウント付き） | ¥196,900 |
| G362021491 | アクロマチック 1/4波長板 400-700 nm（マウント付き） | ¥196,900 |
| G362021492 | アクロマチック 1/4波長板 700-1000 nm（マウント付き） | ¥196,900 |
| G361021291 | アクロマチック 1/2波長板 400-700 nm | ¥187,400 |
| G361021419 | アクロマチック 1/4波長板 400-700 nm | ¥187,400 |
| G361021412 | アクロマチック 1/4波長板 700-1000 nm | ¥187,400 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

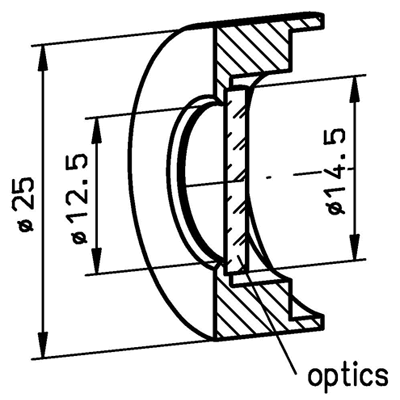

図面
