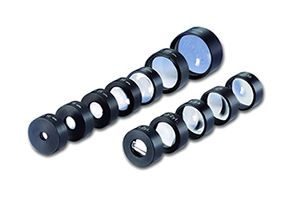

両凹レンズ（マウント付き ・ N-BK7）
仕様
| Part No. | Optic Size (mm) | Length (mm) | Focal Length (mm) | Material | Optic Centering Accuracy | Optic Center Thickness dm (mm) | dm Tolerance (mm) | Optic Edge Thickness (mm) | ⌀ Tolerance (mm) | h, h' (mm) | f'1064 nm (mm) | Outer Diameter (mm) | Radius of Curvature 1 (mm) | Radius of Curvature 2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G052401000 | ⌀10 | 8 | -10 | N-BK7 | 10' | 1 | ±0.15 | 3.5 | -0.09 | 1.24 | -10.36 | 16 | -10.669 | 10.669 |
| G052402000 | ⌀12.7 | 8 | -20 | N-BK7 | 10' | 1.5 | ±0.10 | 3.5 | -0.12 | 0.98 | -20.46 | 16 | -20.983 | 20.983 |
| G052403000 | ⌀12.7 | 8 | -50 | N-BK7 | 10' | 1.5 | ±0.10 | 2.3 | -0.12 | 0.39 | -51.4 | 16 | -52.33 | 52.33 |
| G052404000 | ⌀12.7 | 8 | -100 | N-BK7 | 10' | 1.5 | ±0.10 | 1.9 | -0.12 | 0.19 | -102.8 | 16 | -104.41 | 104.41 |
| G063058000 | ⌀22.4 | 10 | -20 | N-BK7 | 10' | 1.5 | ±0.20 | 7.2 | -0.13 | 3.27 | -20.31 | 25 | -20.833 | 20.833 |
| G063059000 | ⌀22.4 | 10 | -30 | N-BK7 | 10' | 1.5 | ±0.20 | 5.6 | -0.13 | 2.07 | -30.73 | 25 | -31.396 | 31.396 |
| G063060000 | ⌀22.4 | 10 | -40 | N-BK7 | 10' | 1.5 | ±0.20 | 4.5 | -0.13 | 1.53 | -41.07 | 25 | -41.867 | 41.867 |
| G063061000 | ⌀22.4 | 10 | -50 | N-BK7 | 10' | 1.5 | ±0.20 | 3.9 | -0.13 | 1.21 | -51.39 | 25 | -52.33 | 52.33 |
| G063062000 | ⌀22.4 | 10 | -100 | N-BK7 | 10' | 1.5 | ±0.20 | 2.7 | -0.13 | 0.6 | -102.78 | 25 | -104.41 | 104.41 |
| G063063000 | ⌀22.4 | 10 | -150 | N-BK7 | 10' | 1.5 | ±0.20 | 2.3 | -0.13 | 0.4 | -153.91 | 25 | -156.22 | 156.22 |
製品一覧
両凹レンズ（マウント付き ・ N-BK7）の一覧表です。 2行目のフィールドに頭の文字を入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| 型番 | 製品名 | コーティングなし 型番末尾 xxx=000 |
ARB2-VIS 型番末尾 xxx=322 |
ARB2-NIR 型番末尾 xxx=525 |
ARHS-YAG 型番末尾 xxx=329 |
RAL(AL) 型番末尾 xxx=331 |
RAGV 型番末尾 xxx=400 |
|---|---|---|---|---|---|---|---|
| G052401xxx | Biconcave lens; N-BK 7; D=10; F=-10; mounted | ¥21,000 | ¥23,900 | ¥30,900 | ¥23,900 | ¥23,000 | ¥23,000 |
| G052402xxx | Biconcave lens; N-BK 7; D=12.7; F=-20; mounted | ¥17,800 | ¥20,800 | ¥27,800 | ¥20,800 | ¥19,900 | ¥19,900 |
| G052403xxx | Biconcave lens; N-BK 7; D=12.7; F=-50; mounted | ¥17,800 | ¥20,800 | ¥27,800 | ¥20,800 | ¥19,900 | ¥19,900 |
| G052404xxx | Biconcave lens; N-BK 7; D=12.7; F=-100; mounted | ¥17,800 | ¥20,800 | ¥27,800 | ¥20,800 | ¥19,900 | ¥19,900 |
| G063058xxx | Biconcave lens; N-BK 7; D=22.4; F=-20; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
| G063059xxx | Biconcave lens; N-BK 7; D=22.4; F=-30; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
| G063060xxx | Biconcave lens; N-BK 7; D=22.4; F=-40; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
| G063061xxx | Biconcave lens; N-BK 7; D=22.4; F=-50; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
| G063062xxx | Biconcave lens; N-BK 7; D=22.4; F=-100; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
| G063063xxx | Biconcave lens; N-BK 7; D=22.4; F=-150; mounted | ¥15,600 | ¥18,900 | ¥26,800 | ¥18,900 | ¥18,000 | ¥18,000 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

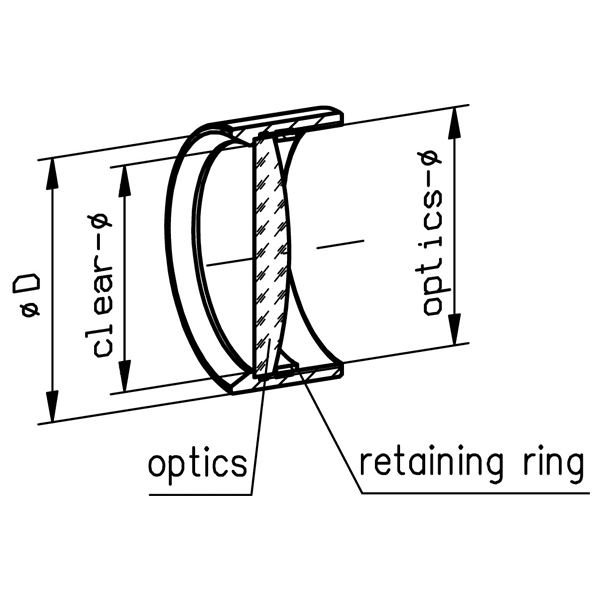

図面

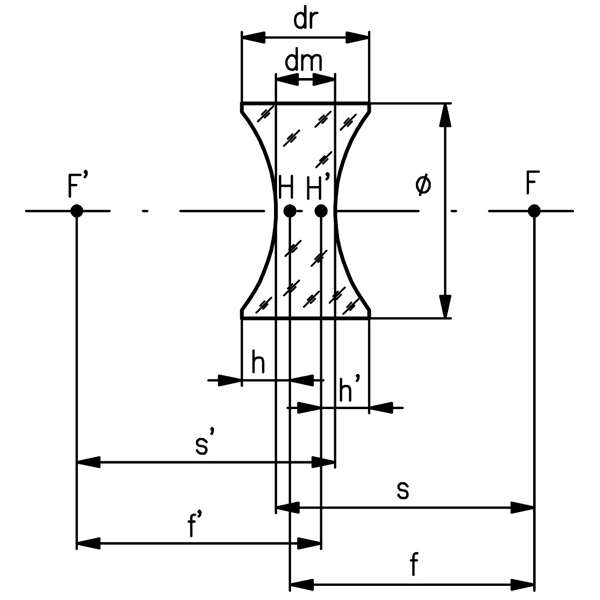

Mounted symmetric-concave lenses
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex
h': sagittal height secondary vertex
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%
