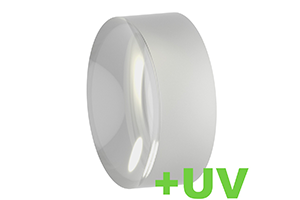

両凹レンズ（マウントなし・石英ガラス）

ご相談・お問合せ

仕様
製品一覧
図面

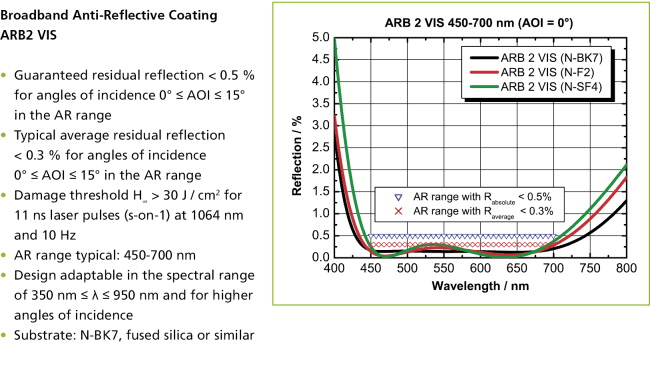

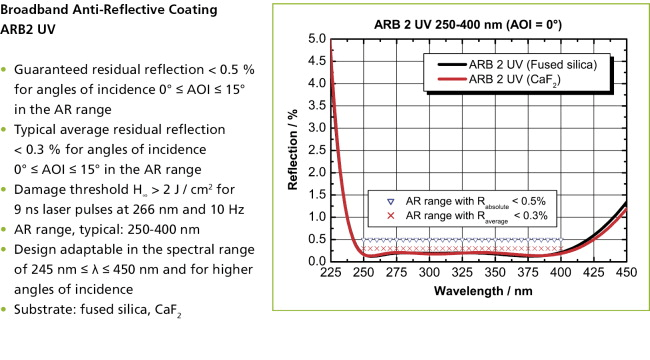

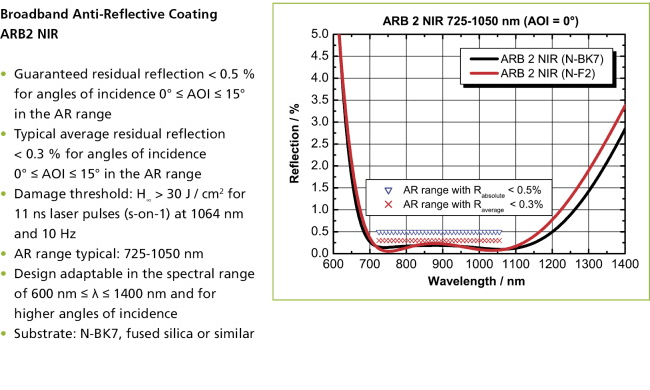

コーティング

仕様

Part No.	Optic Size (mm)	Focal Length (mm)	Material	Optic Centering Accuracy	Surface Quality	Optic Center Thickness dm (mm)	dm Tolerance (mm)	Optic Edge Thickness (mm)	⌀ Tolerance (mm)	h, h' (mm)	f'1064 nm (mm)	Radius of Curvature 1 (mm)	Radius of Curvature 2 (mm)
G313330000	⌀22.4	-20	Fused Silica	4'	3x0.16	1.5	±0.2	8.1	-0.13	3.3	-22.59	-20.535	20.535
G313331000	⌀22.4	-30	Fused Silica	4'	3x0.16	1.5	±0.2	5.7	-0.13	2.1	-33.43	-30.287	30.287
G313332000	⌀22.4	-40	Fused Silica	4'	3x0.16	1.5	±0.2	4.7	-0.13	1.6	-44.67	-40.388	40.388
G313333000	⌀22.4	-50	Fused Silica	4'	3x0.16	1.5	±0.2	4.1	-0.13	1.3	-55.89	-50.481	50.481

製品一覧

両凹レンズ（マウントなし・石英ガラス）の一覧表です。 2行目のフィールドに頭の文字を入力すると絞り込めます（例：「1」と入力すると、1から始まるデータの行のみが表示されます）。

型番	製品名	コーティングなし型番末尾 xxx=000	ARB2-VIS 型番末尾 xxx=322	ARB2-NIR 型番末尾 xxx=525	ARHS-YAG 型番末尾 xxx=329	RAL(AL) 型番末尾 xxx=331	RAGV 型番末尾 xxx=400
G313330xxx	Biconcave lens; Fused silica; D=22.4; F=-20	¥24,100	¥27,400	¥35,300	¥27,400	¥26,600	¥26,600
G313331xxx	Biconcave lens; Fused silica; D=22.4; F=-30	¥21,400	¥24,700	¥32,600	¥24,700	¥23,900	¥23,900
G313332xxx	Biconcave lens; Fused silica; D=22.4; F=-40	¥21,400	¥24,700	¥32,600	¥24,700	¥23,900	¥23,900
G313333xxx	Biconcave lens; Fused silica; D=22.4; F=-50	¥21,400	¥24,700	¥32,600	¥24,700	¥23,900	¥23,900

※

表示価格に消費税は含まれておりません。
※

為替レートの変動により予告なく価格を変更する場合があります。
※

ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

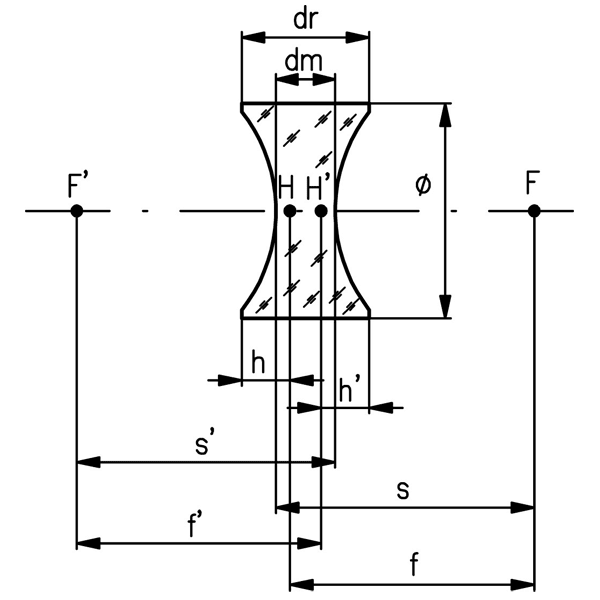

図面

Dimensions f: focal length (object side)
^f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex
h': sagittal height secondary vertex
F, F': focal points
H, H': principal points

Tolerances:
Focal length ^f': ±2%
Image distance s': ±2%
