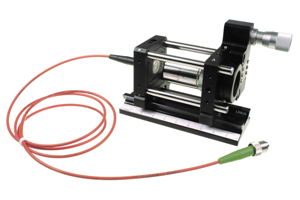

Q-Set 光ファイバー入射用キット
光ファイバー入射用キットはコンパクトな設計で、長期間の安定性とアライメントの柔軟性をあわせ持ちます。
レンズを保持するZ軸の微調整ユニットは1µmの分解能で1mmの移動を、遊びや傾きがほとんどない状態で実現します。
FSMAファイバーレセプタクルの保持とアライメントは、一体構造でX,Y 2軸が分離した調整のfle.Xプレートによって行われます。
それぞれの調整範囲は+/-0.25mmです。
調整はプレートの張力と圧力ネジによるもので、ロックした位置を長期間安定して保持します。
Q-Setは組み立てキットの状態で出荷されます。
光ファイバーはキットに含まれません。
マウント例
(Fibers are not included in the Q-Set.)
(Fibers are not included in the Q-Set.)
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G060408000 | Q-Set 光ファイバー入射用キット | ¥364,800 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
セット内容
| 4 | G061209000 | ロッド 75 mm |
| 1 | G061061000 | Z軸精密調整マウント M |
| 1 | G038771000 | 顕微鏡対物レンズ 10x / 0.25 |
| 1 | G067032000 | fle.X プレート |
| 1 | G067024000 | ファイバオプティックアダプタ N12.5 FSMA |
| 2 | G061371000 | キャリア FLR 40-10 |
| 1 | G061352000 | フラットレール FLS 40-100 |
| 1 | G061111000 | ねじセット M2.3x5, (200pcs.) |
| 1 | G061011000 | ねじセット M2.3x3 mm (150 pcs.) |
| 1 | G061621000 | リデューサ, W0.8"x1/36" |
| 1 | G061090000 | スクリュードライバ 1.8 mm |
Z軸精密調整マウントM:
- バックラッシュなし
- 高い軸精度（ほぼ傾きなし）
- 0.25ｍｍスピンドルピッチのマイクロメーター付き
- 移動レンジ 1.5mm
- 精度 1µm
Fle.X プレート:
- 板ばね式の一体構造型の調整
- 調整軸は分離
- 位置をロック可能
- 熱ドリフトほぼなしのため長時間の安定性の優れる
- 1回転ごとに 0.1mmピッチ
