位置調整用部品
製品一覧 A
製品画像 ・ 図面 ・ 特長 ・ 仕様

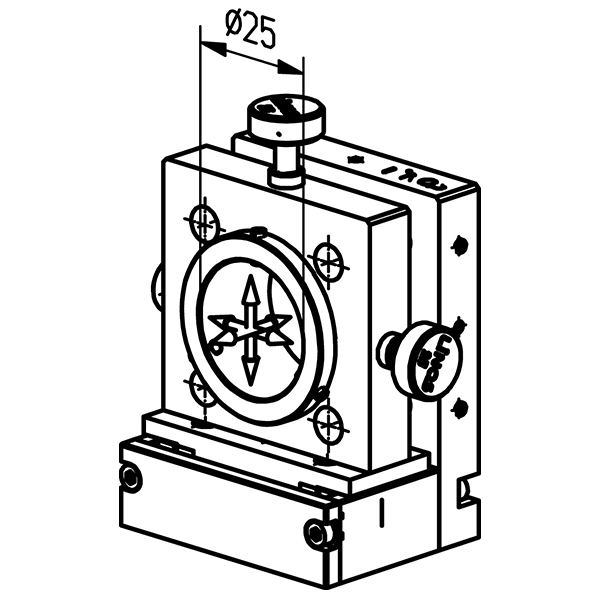

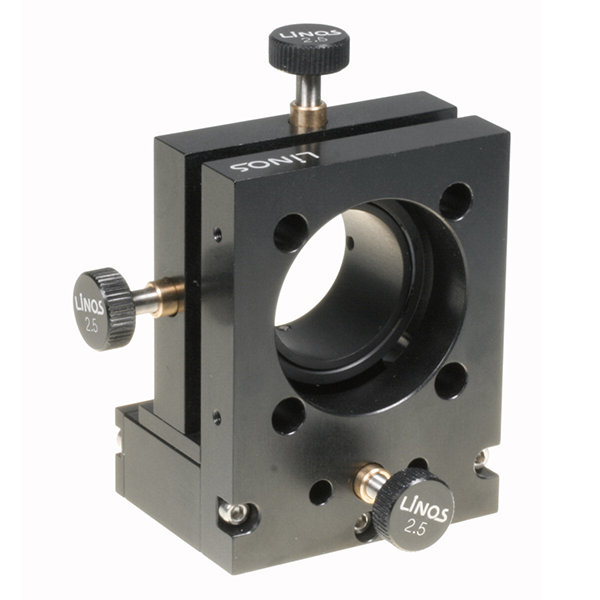

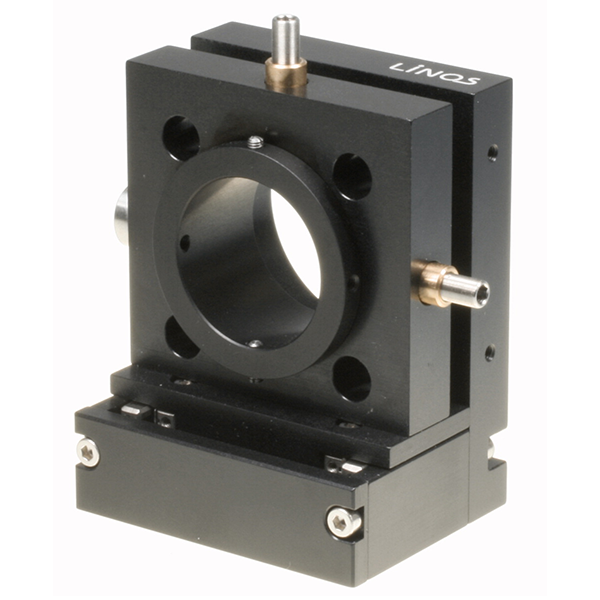

- XYZ 軸微調整ユニットは、内径：25mm のマウント付きオプティクスや、ファイバーコネクタ、ピンホールのような部品の正確な調整を可能にします。
- XY 軸方向への移動量は ±1mm、光軸方向の移動量は5mmです。
- XYZ 軸微調整ユニットは、0.25mm ピッチのステンレススチール製微調整ネジを 3つ備えています。
- 0.25mm ピッチ（100TPI）の 3つの微調整ネジ
- 移動量：XY 軸；±1 mm、Z 軸；5 mm、分解能：1µm
製品一覧 B
製品画像 ・ 図面 ・ 特長 ・ 仕様

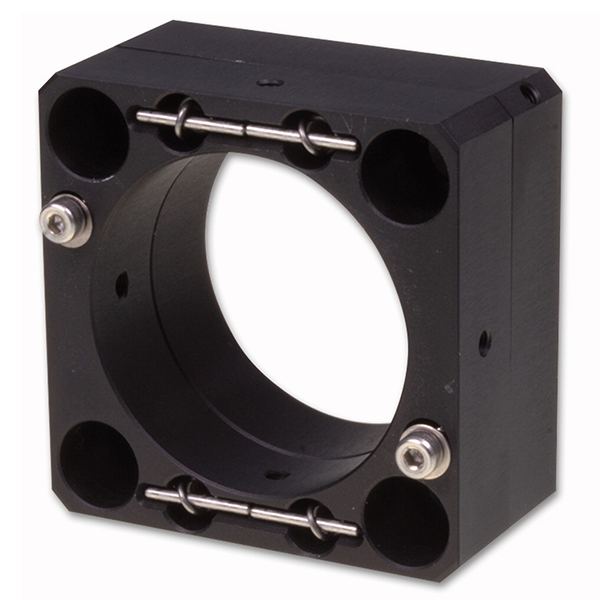

G06 1037 000
G06 1027 000

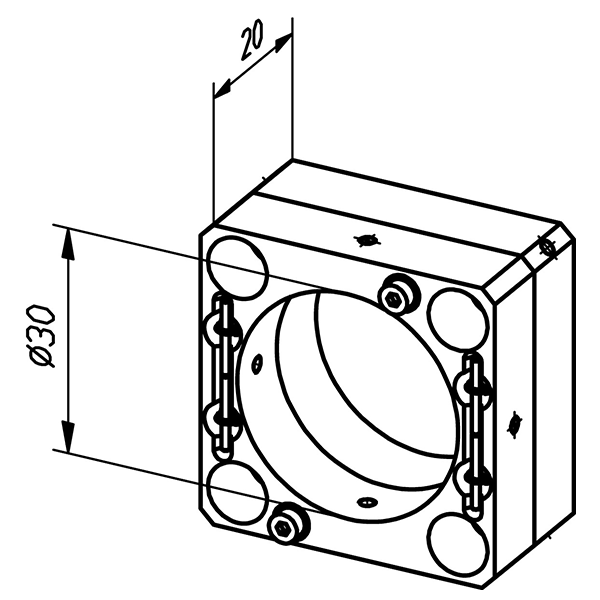

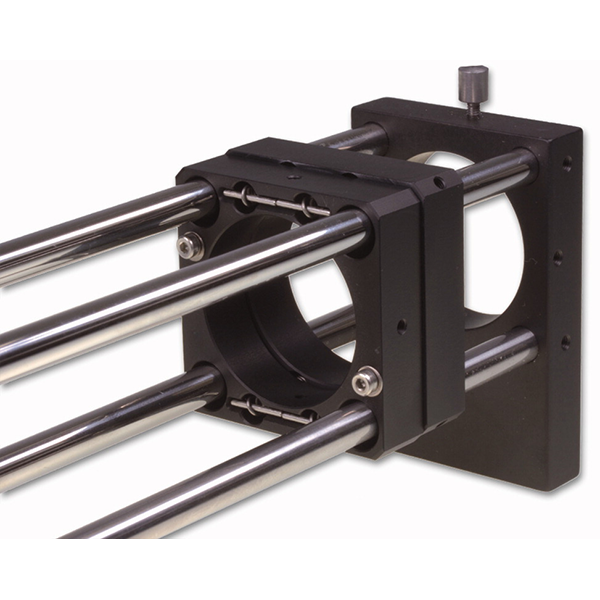

- マウント付きオプティクスの簡単な XY 軸の調整が可能
- ばねで 2枚のプレートを接続
- ⌀25、30mm の部品のマウントが可能
- ロック可能
- ±1mm の調整
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|

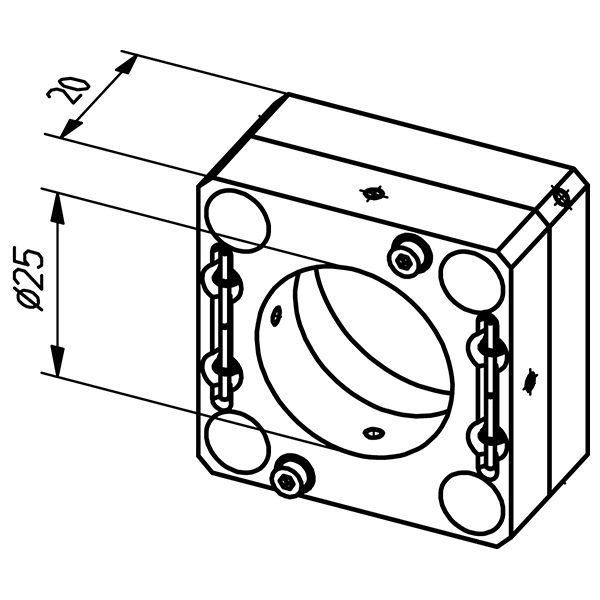

| スリッププレート ポジショナ 30 |
G061027000 | ¥22,600 | |
| スリッププレート ポジショナ 25 |
G061037000 | ¥22,600 |
製品一覧 C
製品画像 ・ 図面 ・ 特長 ・ 仕様
G061025000
G061026000

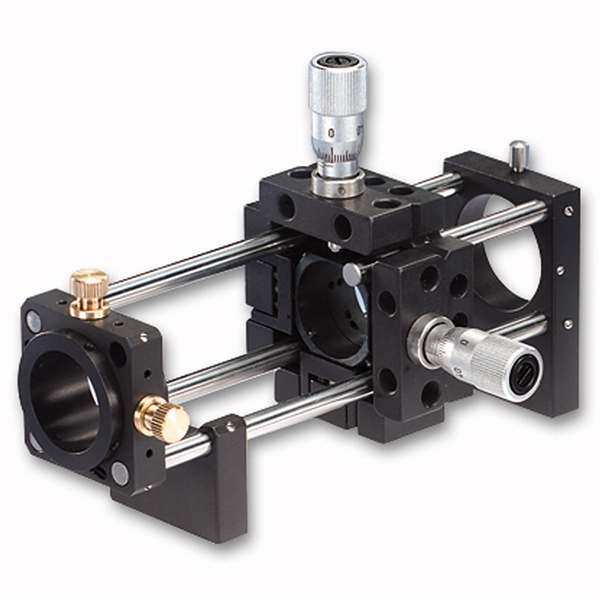

Mounting example

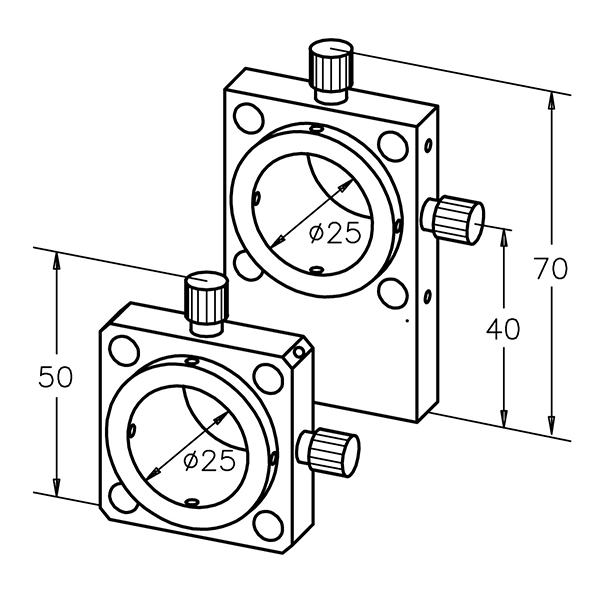

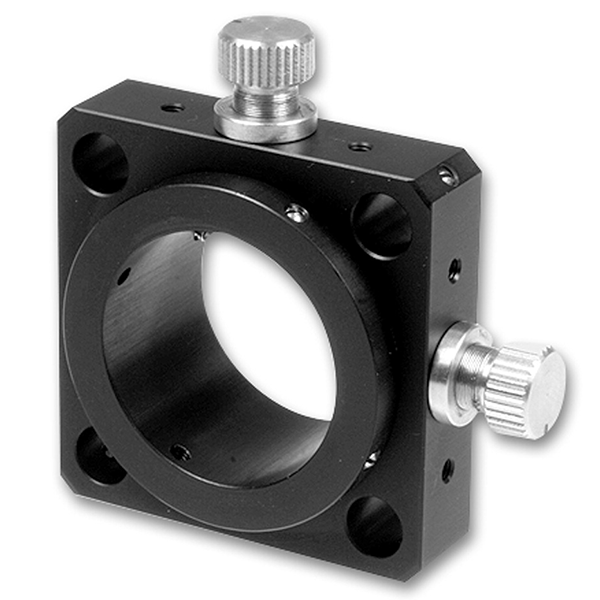

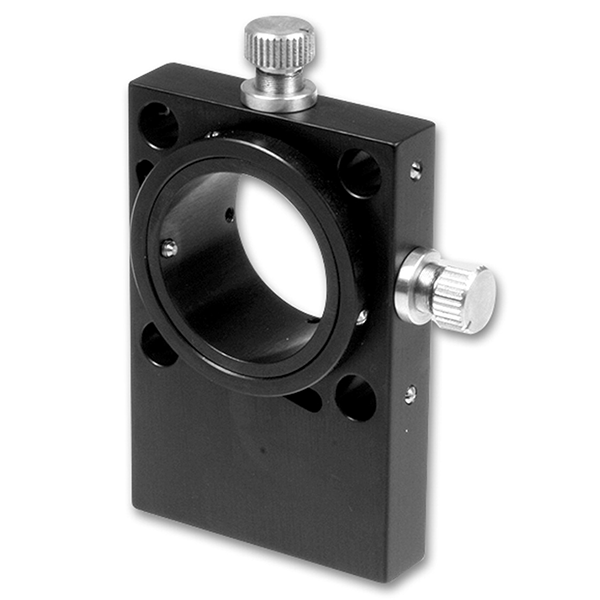

- ⌀25mm の部品を組込むことが可能
- 2つの微調整ネジで芯出しします。
- センタリング調整可能
- 高精度の微調整（0.25mm ネジピッチ）
- リングは回転可能
- 移動量：±1mm
- M2.3 ネジ付き
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| センタリング マウントプレート 25 |
G061025000 | ¥29,100 | |
| センタリング マウンティングホルダ 25 |
G061026000 | ¥30,900 |
製品一覧 D
製品画像 ・ 図面 ・ 特長 ・ 仕様
G065040000
G065070000
Mounting example

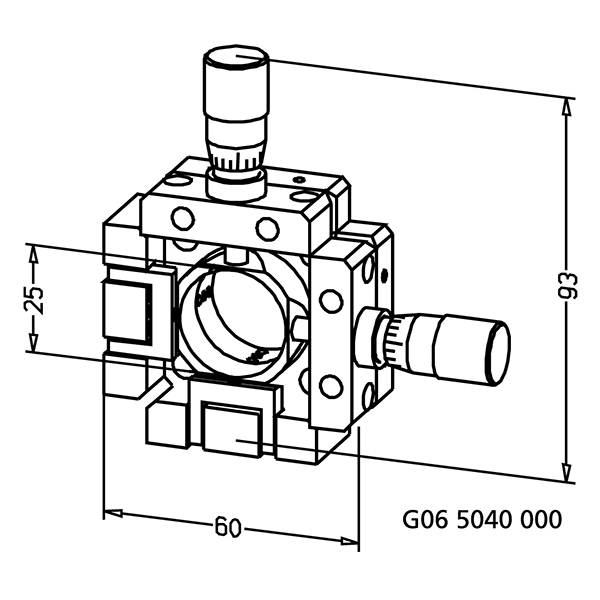

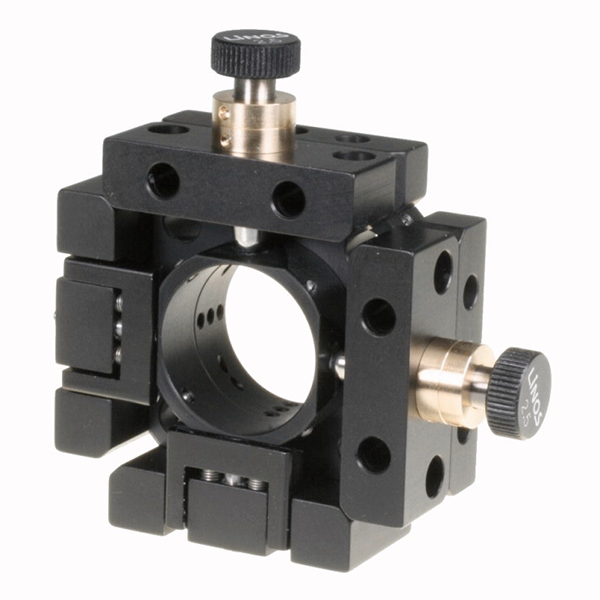

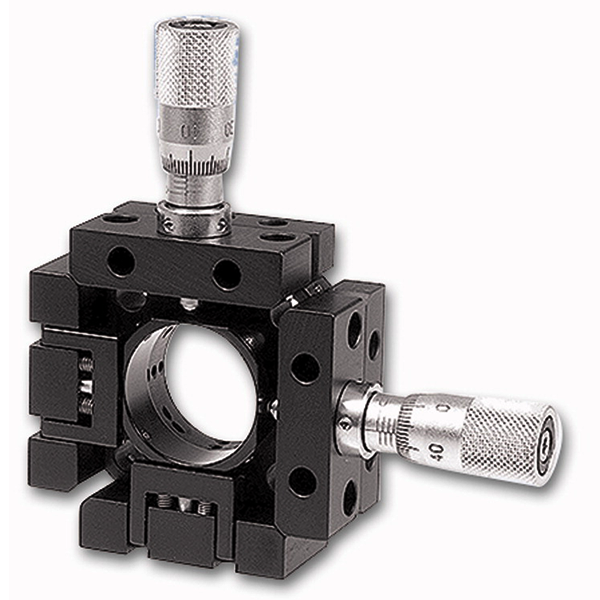

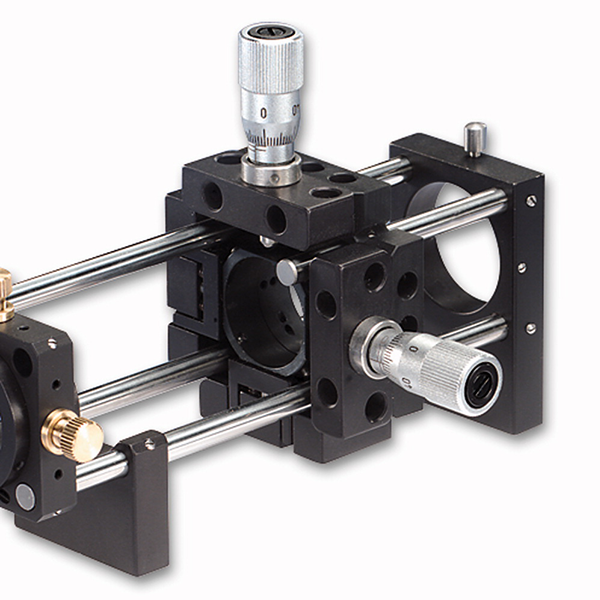

- XY 軸の調整は、マイクロメーターネジまたは微調整ネジの 2バージョンで可能
- ⌀25mm の部品の組込みが可能、XY 軸調整範囲：±１mm
- XY 軸高精度移動ステージ（型番：G065040000)：マイクロメーター （0.01ｍｍ目盛）で調整
- マイクロメーター M10x0.5 のネジと接続
- XY 軸移動ステージ（微調整ネジ付き）（型番：G06 5070 000)：ピッチ 0.5mm の微調整ネジで調整
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| XY 軸高精度移動ステージ （マイクロメーター） |
G065040000 | ¥135,600 | |
| XY 軸移動ステージ （微調整ネジ付き） |
G065070000 | ¥86,500 |
製品一覧 E
製品画像 ・ 図面 ・ 特長 ・ 仕様

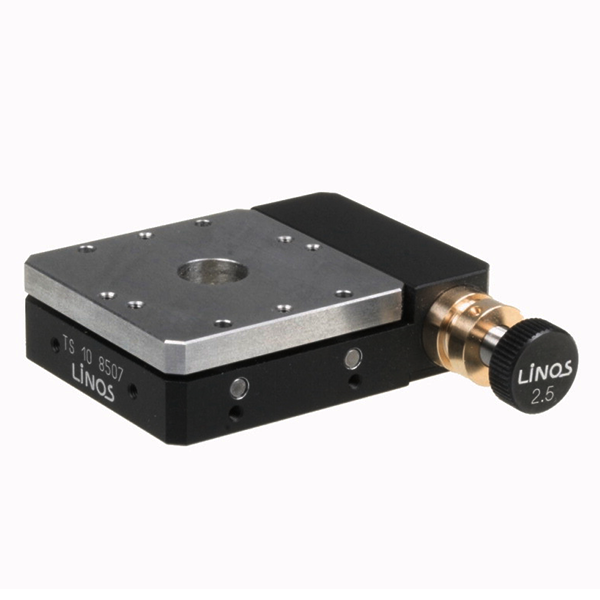

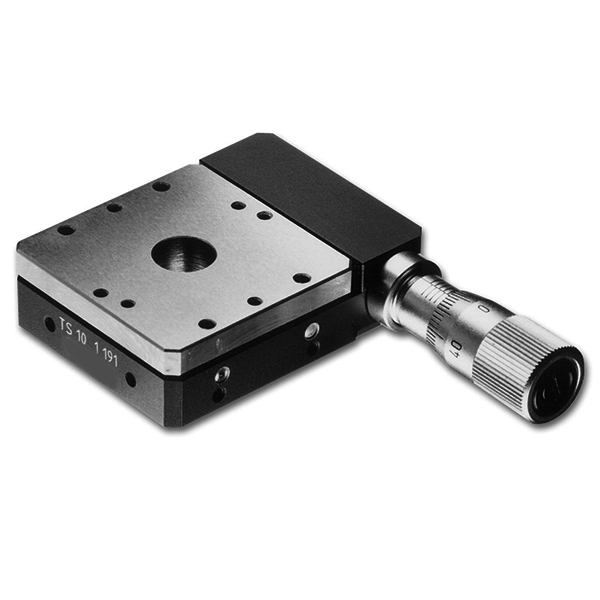

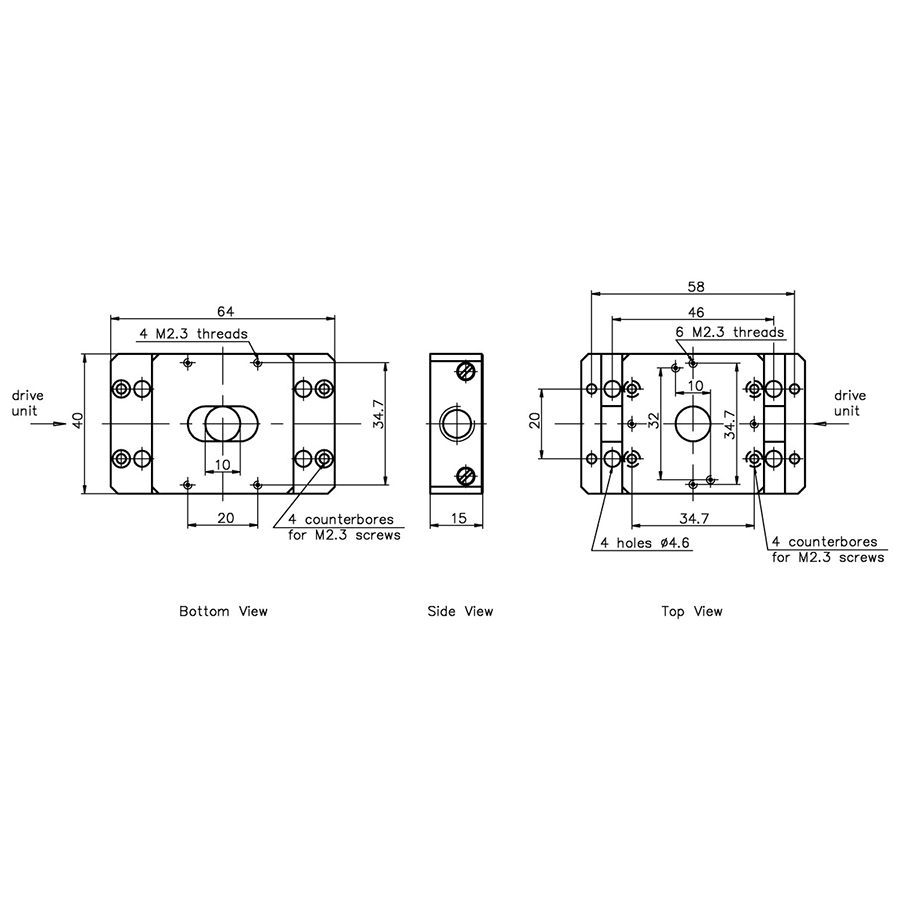

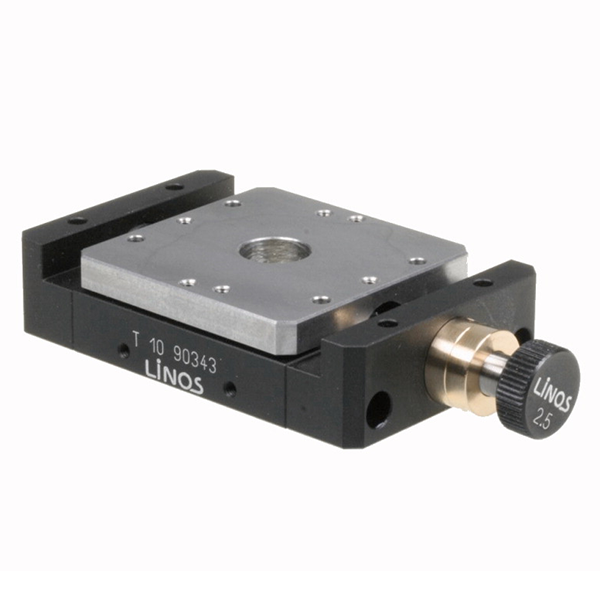

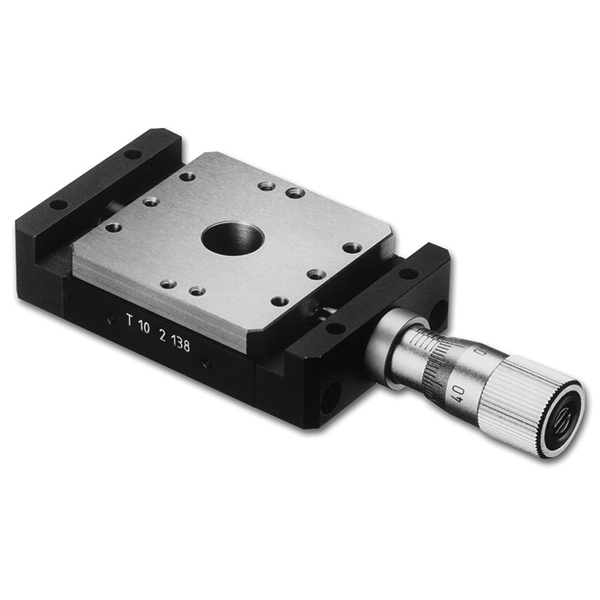

T 10 M
TS 10 M
T 10 F
TS 10 F
T 10
TS 10

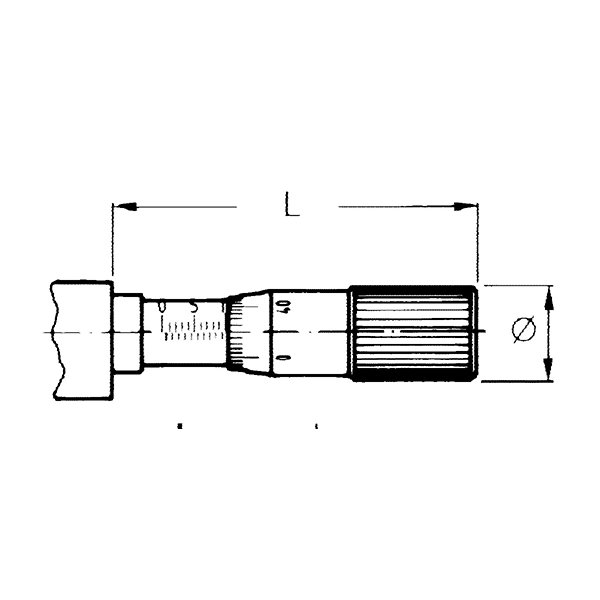

Ø = 14 mm; L = 36 mm in central position

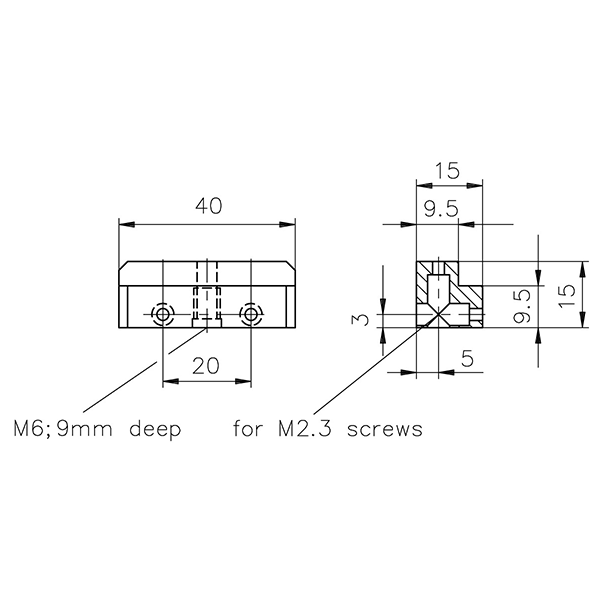

To integrate the T / TS linear stages to the Microbench.; Two Corner connector 40 are necessary for a stable construction.

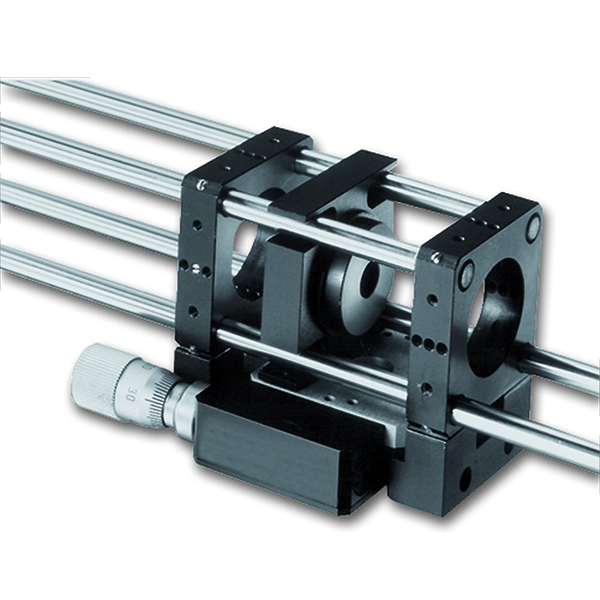

Application example: With the aid of the Linear Stage TS10M, the Mounting Plate 25-T10, two Corner Connectors T and two Mounting Plates, a longitudinal displacement unit for the LINOS Microbench can be realized.
- センタまたはオフセットドライブ、マイクロメーターネジまたは微調整ネジの 4タイプから選択可能
- ステージ T10F・TS10F には、0.25mm ピッチの微調整ネジが付属。軸には六角ソケットが付いており、ノブ差し込むことで操作可能。六角ソケットの取り外しが不要な場合は、つまみを接着することが可能
- 移動量：10mm、マイクロメーター分解能：10µm
- 中心移動 (T) またはオフセット移動 (TS) が選択可能
- 取り付けるために、別途コーナーコネクタ T（型番：G061113000）が各２個必要
- マイクロベンチへ組込み用の移動ステージ

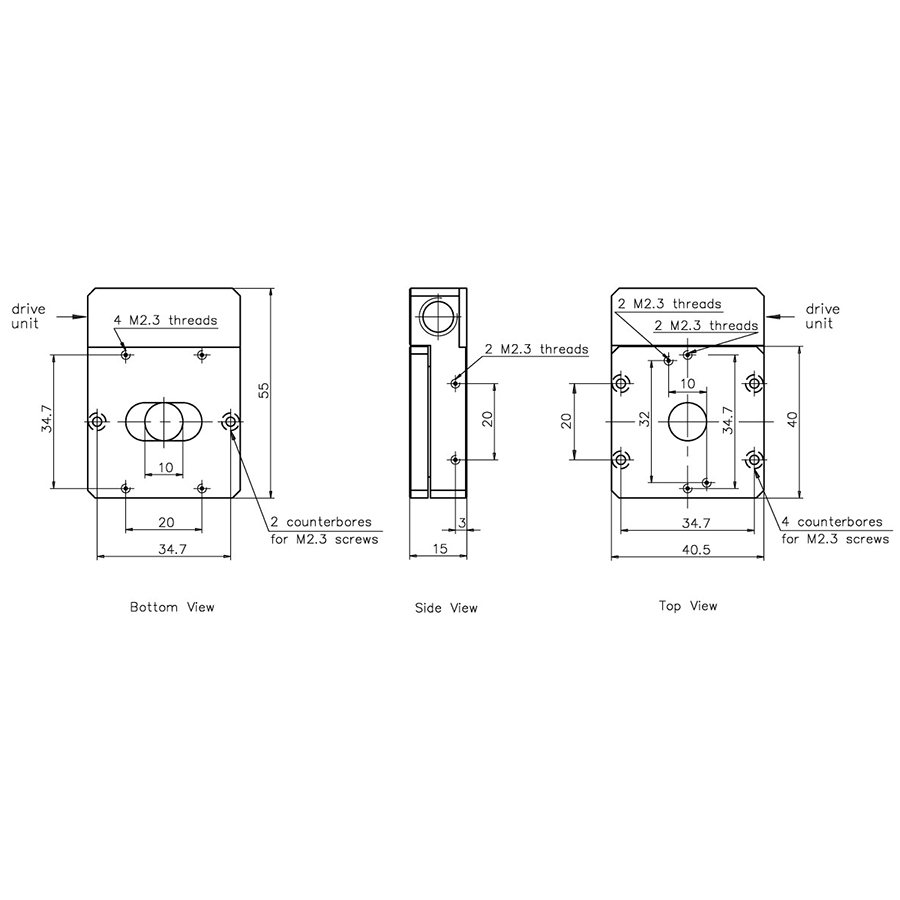

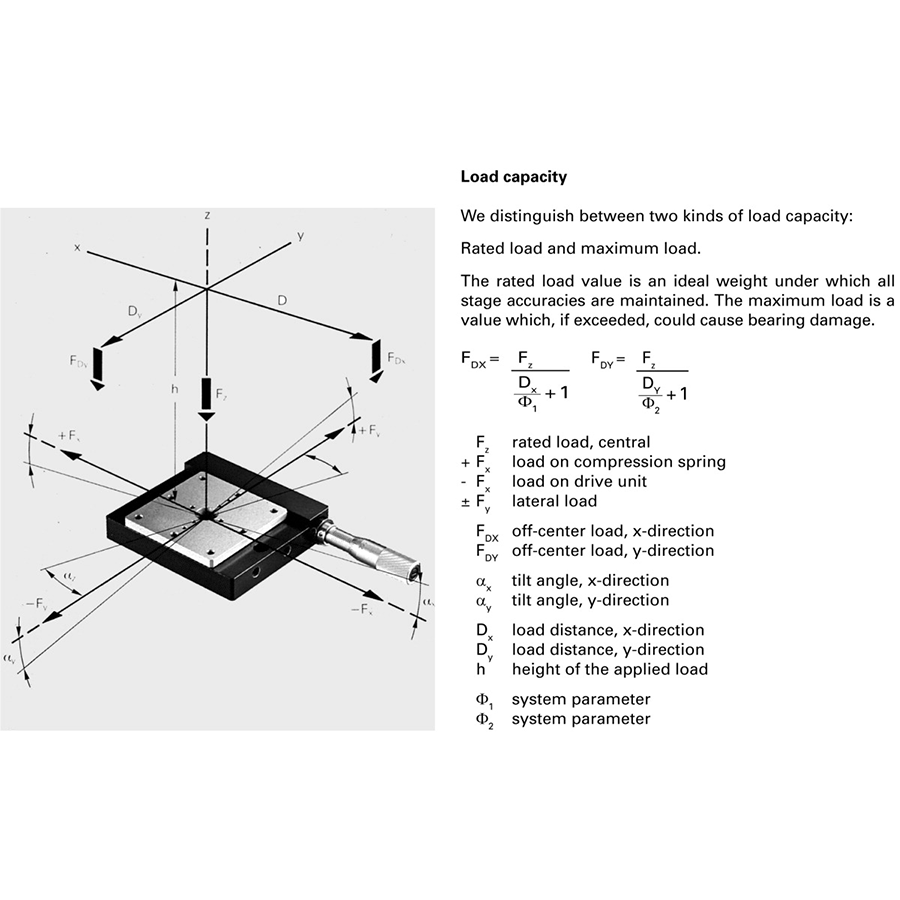

- リニアステージの図面と技術データについては、「位置決めシステム」をご参照ください。
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| 移動ステージ T10M | G080111000 | ¥163,200 | |
| 移動ステージ TS10M | G080211000 | ¥152,800 | |
| 移動ステージ TS10F | G080212000 | ¥129,700 | — |
| 移動ステージ T10F | G080113000 | ¥128,900 | — |
製品一覧 F
製品画像 ・ 図面 ・ 特長 ・ 仕様

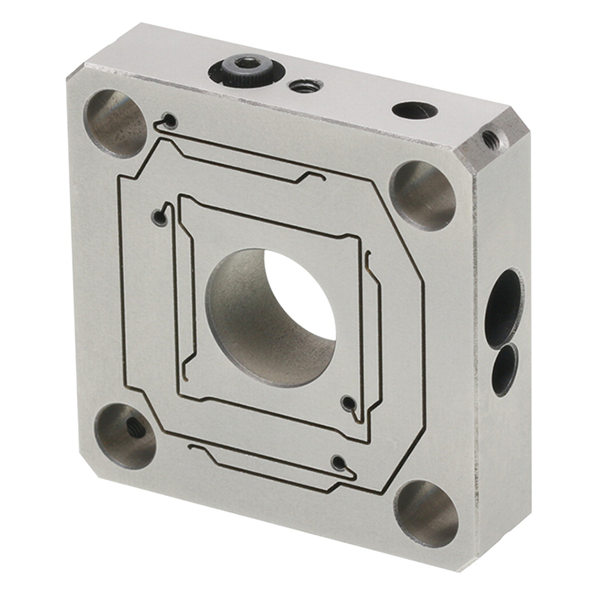

fle.X-plate XY Steel
fle.X-plate XY Al
fle.X-plate XY Diff

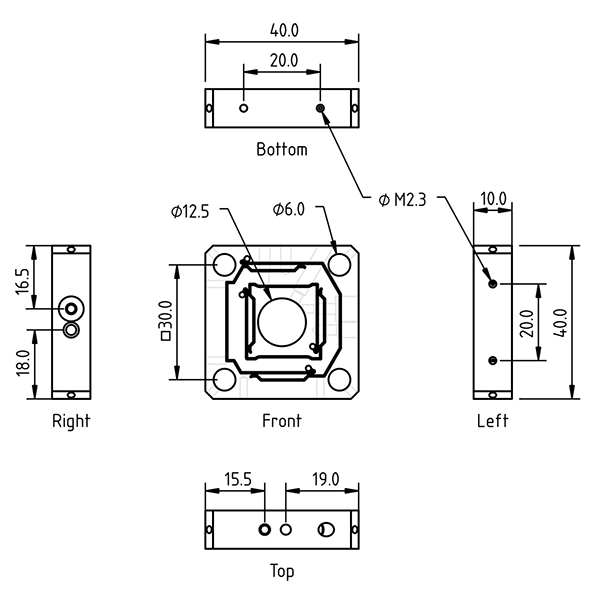

Technical drawing of fle.X-plate XY

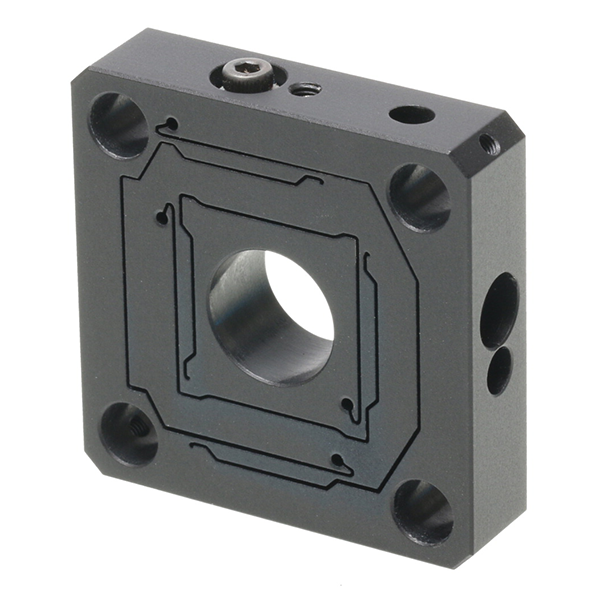

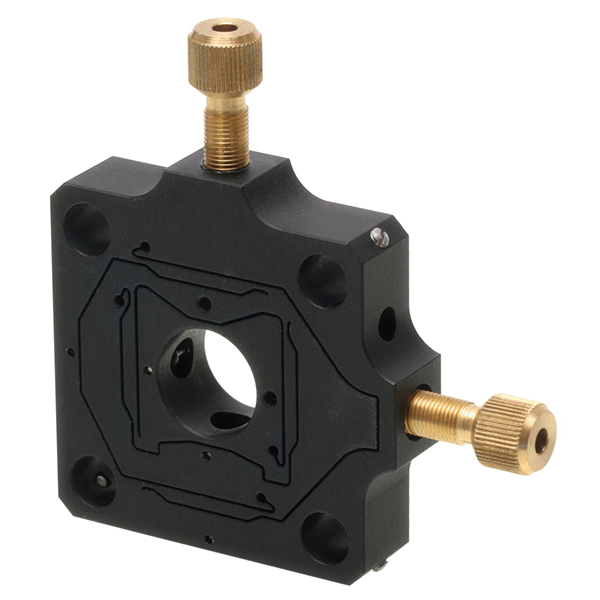

- モノリシック構造の調整ユニット
-
fle.X プレート XY Al、fle.X プレート XY Steel
調整レンジ：±0.25mm、調整は圧力ネジを使って行われます。
優れた長期安定性を守るためにロックナットで固定 -
fle.Xプレート XY Diff
2軸上に差動ネジあり。ツマミ付きのネジなので手で簡単に回せます。
材質：黒色アルマイト - ピッチ：0.1 mm / 回転、アパーチャ：12.5mm、調整用ネジ付属
- ファイバーオプティクス、空間フィルター、ピンホール用
- マイクロベンチへの固定用ネジ：イモネジセット M2.3 x 3（150 個セット)（型番：G06 1011 000）
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| fle.X プレート XY Steel | G067021000 | ¥136,600 | |
| fle.X プレート XY Al | G067032000 | ¥112,100 | — |
| fle.X プレート XY Diff | G067033000 | ¥127,000 | — |
製品一覧 G
製品画像 ・ 図面 ・ 特長 ・ 仕様

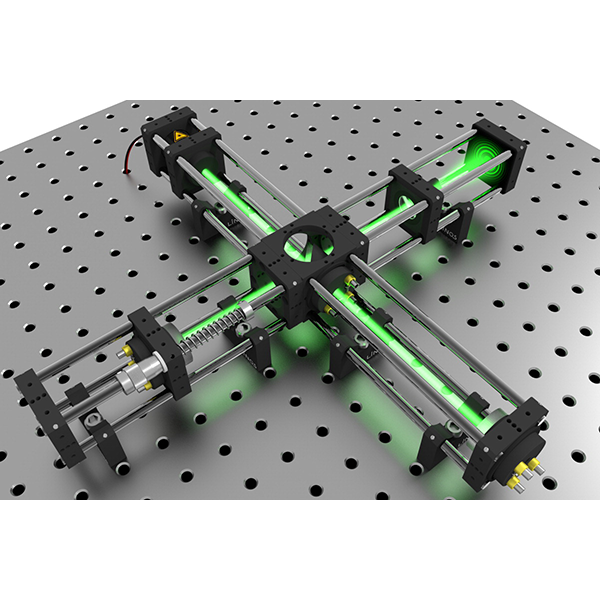

Application Example: Michelson interferometer consisting of LINOS Microbench components.

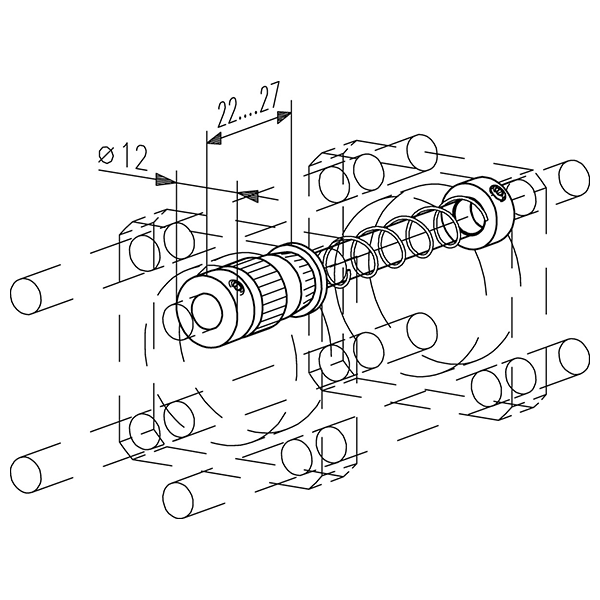

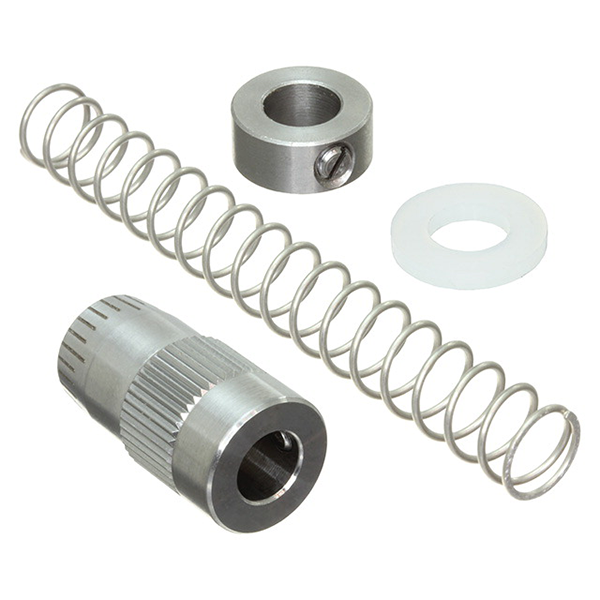

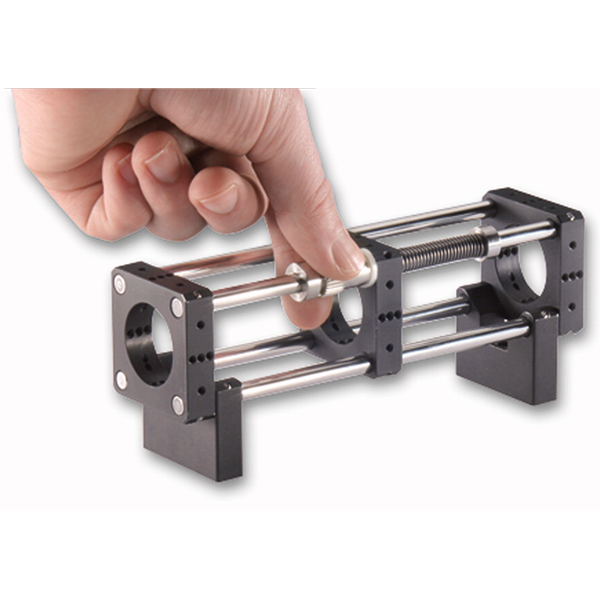

- 移動範囲 5mm の高精度微調整ネジ。微調整ネジ、圧縮コイルばね、 カラーで構成
- オプティクス、ピンホール、ファイバープラグなどのクリアランスフリー調整
- コンパクト
- 後から組込み可能
製品一覧 H
製品画像 ・ 図面 ・ 特長 ・ 仕様

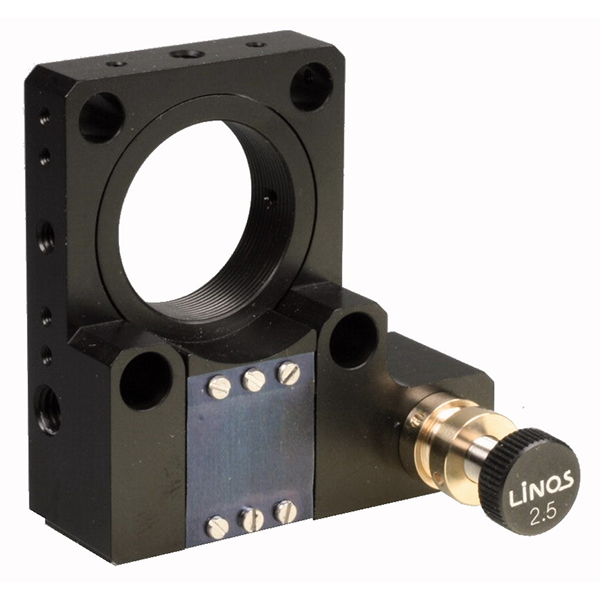

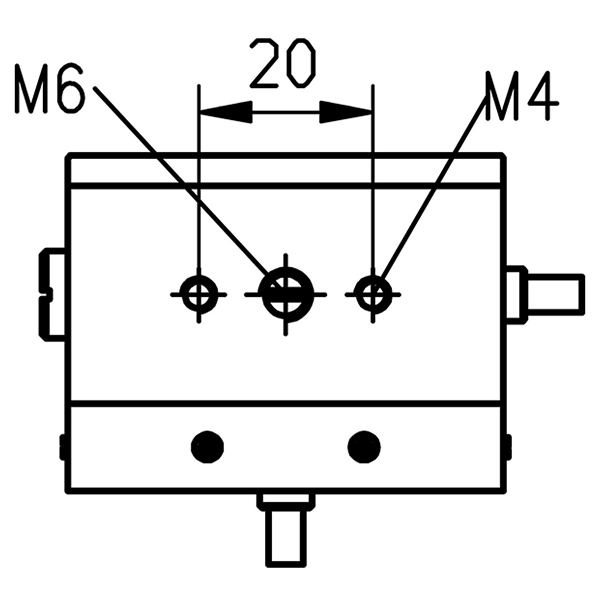

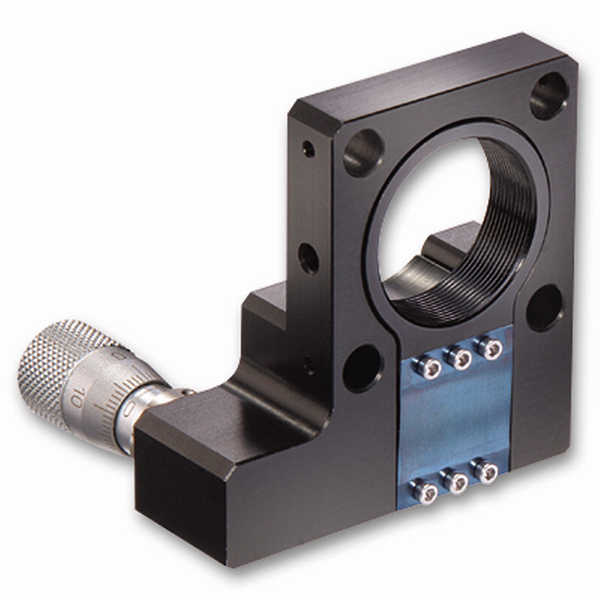

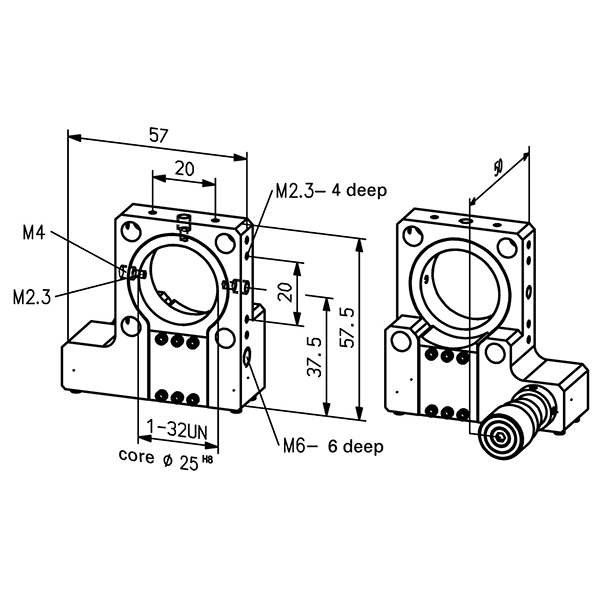

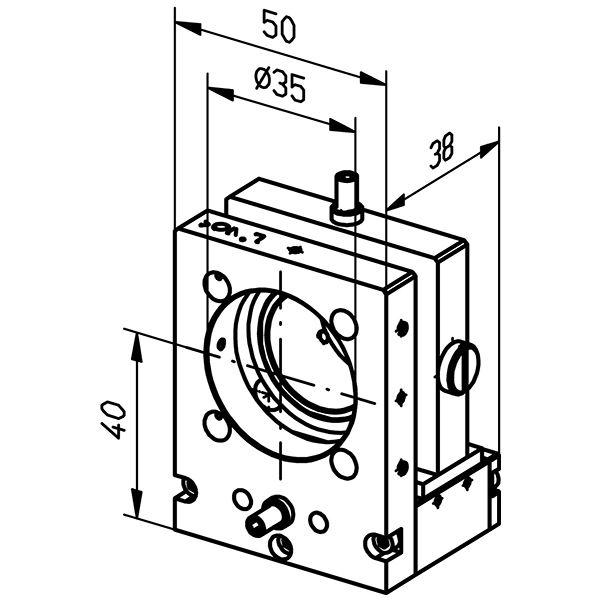

- ⌀25mm 用のマイクロベンチ部品の中で、最も正確な Z 軸微調整用部品。ピッチ 0.25mm の微調整ネジが付いており、移動量は 1µm の精度で 1.5mm
- マウント内部のネジ溝 1-32UN（C-マウント）によって、チューブ マウンティングシステム C へ取り付けることが可能。傾斜がない正確なセンタリングが可能なため、ファイバーのアライメント用に最適
- マイクロメーター、または微調整ネジの二種類から選択することが可能。 六角ソケットが不要な場合は、つまみを接着固定することが可能
- 卓越したパフォーマンス、正確なセンタリング、コンパクト オプティクス、ピンホール、ファイバープラグなどのクリアランスフリー調整
- スピンドルピッチ 0.25mm のマイクロメーターネジ、精度：1µm
- M10 x 0.5 マイクロメーターのイモネジと接続
- ⌀25 mm の部品用、内部のネジ（C-マウント)、1-32UN 付属
-
※マイクロメーターについては「位置決めシステム」をご参照ください。
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| Z 軸精密調整マウント M （マイクロメーターネジ付き） |
G061061000 | ¥61,900 | |
| Z 軸精密調整マウント M （微調整ネジ付き） |
G061063000 | ¥52,200 | — |
製品一覧 Ⅰ
製品画像 ・ 図面 ・ 特長 ・ 仕様

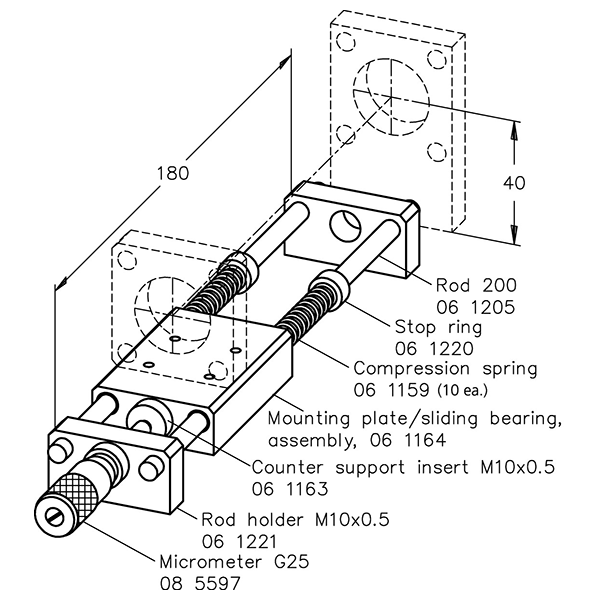

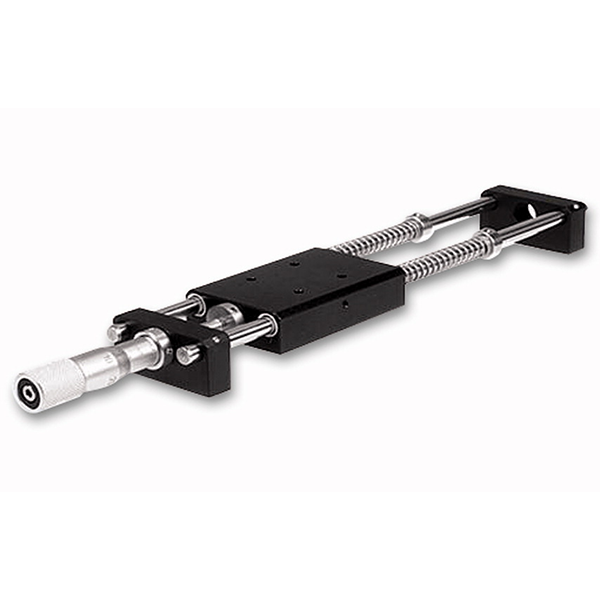

- マイクロメーター付きマイクロベンチ用の手動移動ステージ
- 光軸の高さ：40mm
- アダプタプレートを組み込み可能
- マウントプレートへマウント可能
- マイクロメーター付き、0.01mm 目盛
- マイクロメーター M10 x 0.5 のネジで接続、移動量：25mm
製品一覧 J
製品画像 ・ 図面 ・ 特長 ・ 仕様

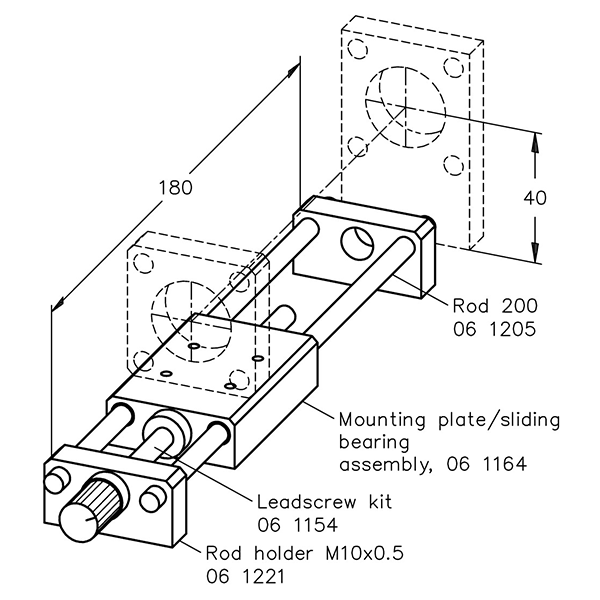

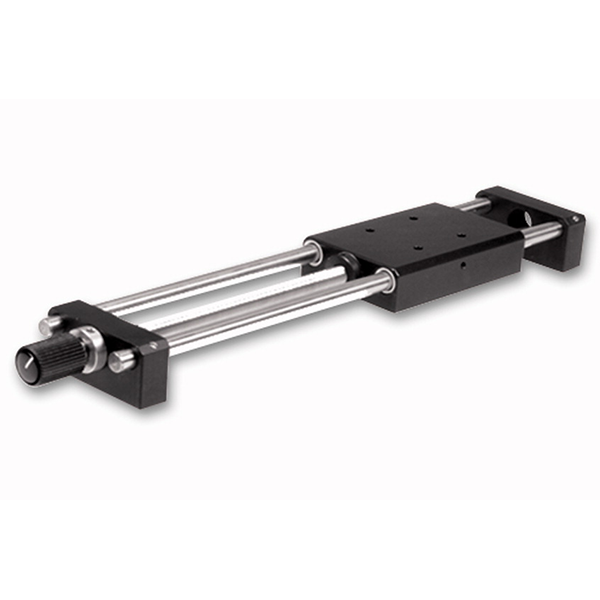

- マイクロメーター付きマイクロベンチ用の手動移動ステージ
- 光軸高さ：40mm
- アダプタプレートを組み込み可能
- マウントプレートへマウント可能
- 手動で 0.5mm ネジピッチで調整、移動量：105mm
製品一覧 K
製品画像 ・ 図面 ・ 特長 ・ 仕様

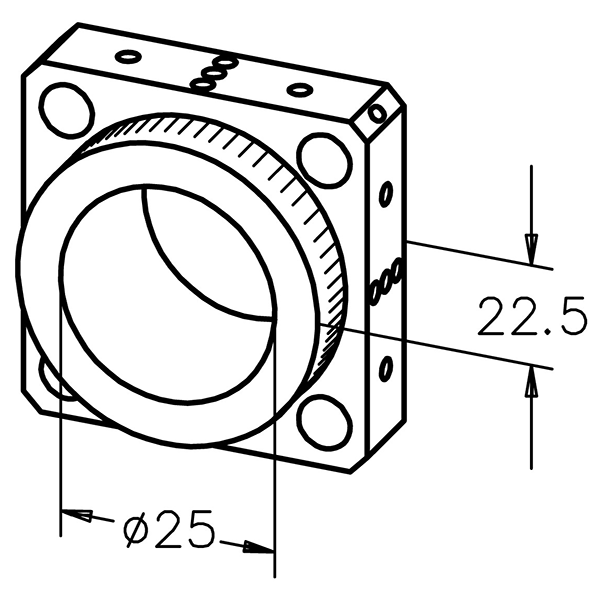

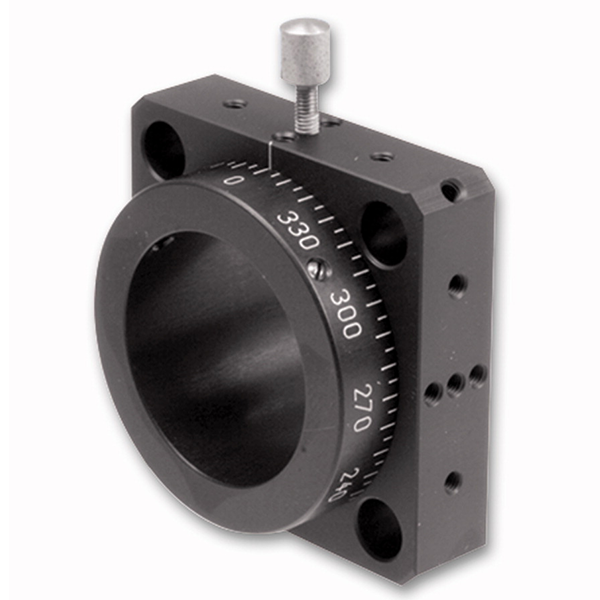

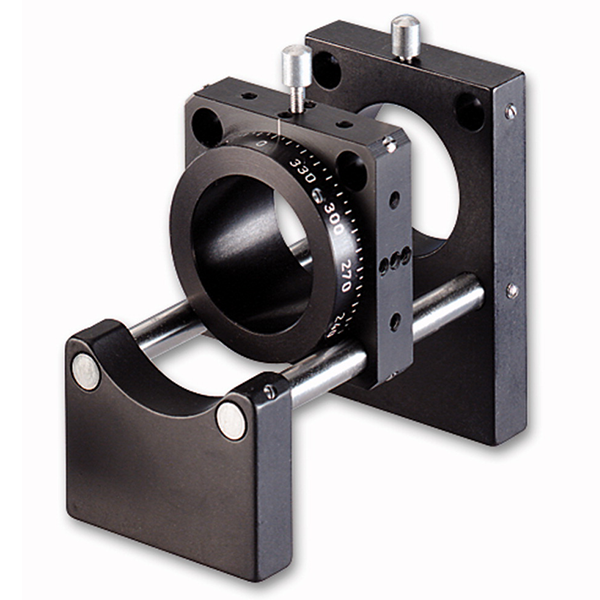

- 回転調整を必要とするスリット、レチクル、ポラライザ、 プリズムなどの光学部品のマウント用
- 角度位置の固定可
- ５°毎の角度スケール
製品一覧 L
製品画像 ・ 図面 ・ 特長 ・ 仕様

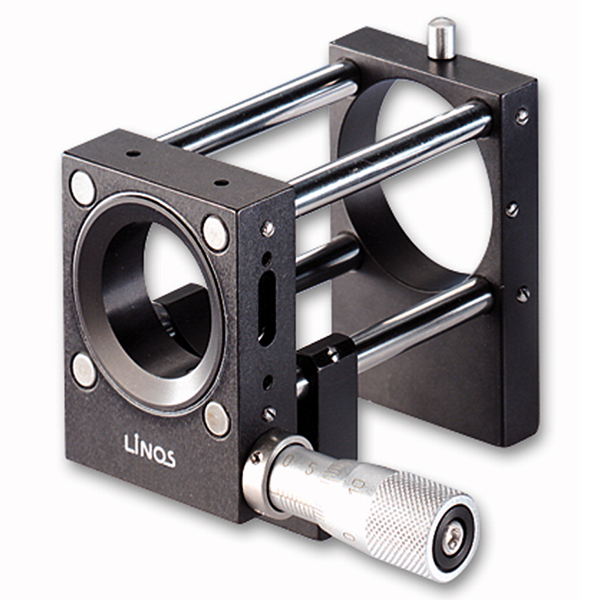

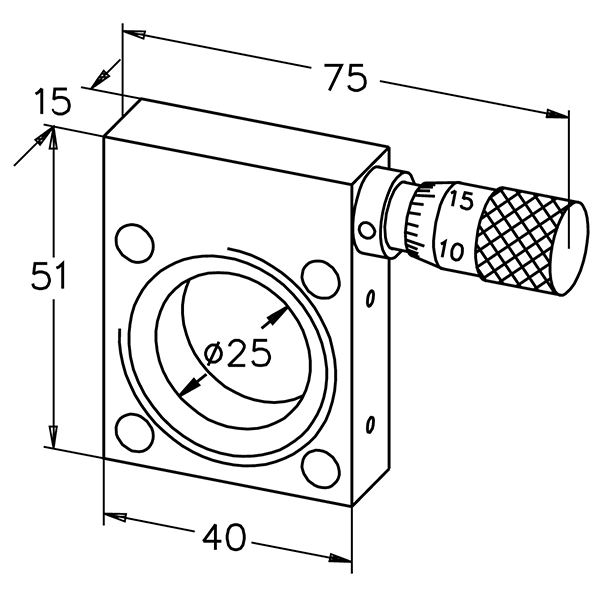

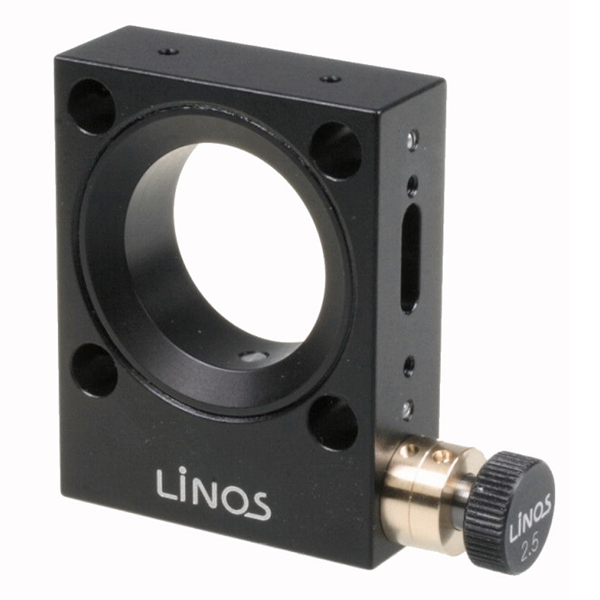

- マイクロメーターネジまたは微調整ネジのタイプの 2種類をご用意
- ピッチ 0.25mm の微調整ネジには、六角ソケット使用。六角ソケットの取り外しが不要な場合は、ノブに接着することが可能
- レーザー用偏光子や複屈折フィルターのマウント用
- ±10°の角度調整範囲、10” 角度解像度
- 有効径：⌀25mm
- M10×0.5 のマイクロメーターねじで接続、マイクロメーター G10 を装備
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| 回転サポート 20° （微調整ネジ付き） |
G061064000 | ¥66,900 | |
| 回転サポート 20° （マイクロメーターネジ付き） |
G065088000 | ¥85,200 | — |
製品一覧 M
製品画像 ・ 図面 ・ 特長 ・ 仕様

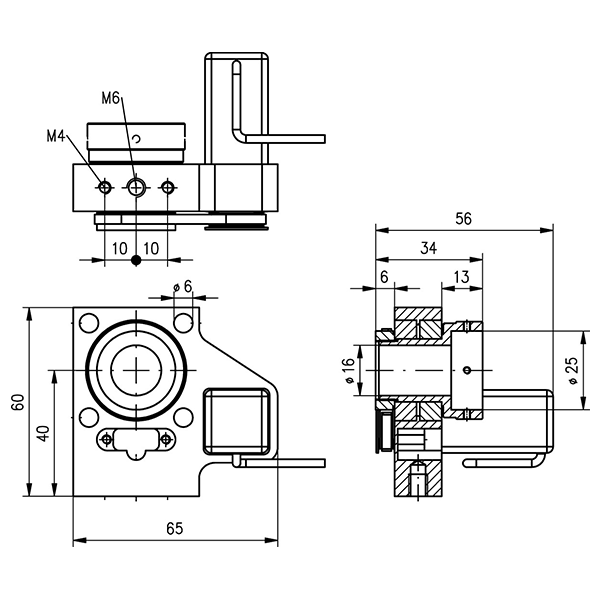

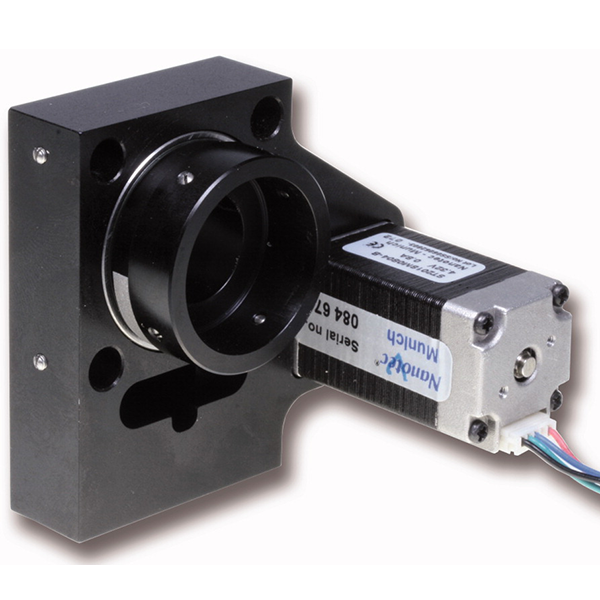

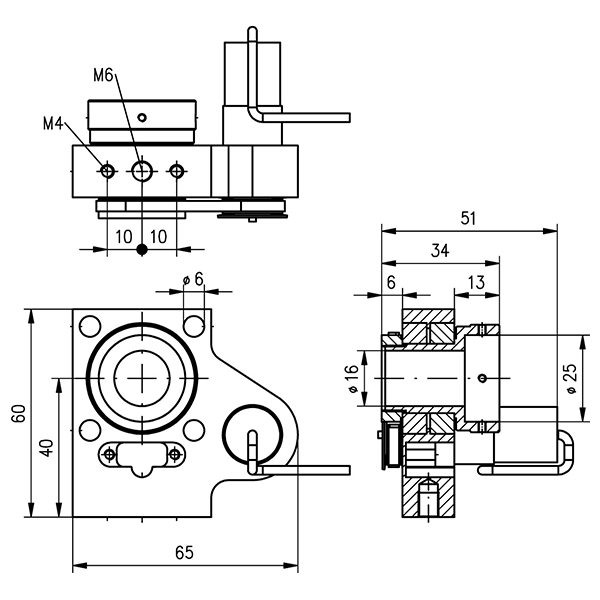

Rotation mount with steppermotor

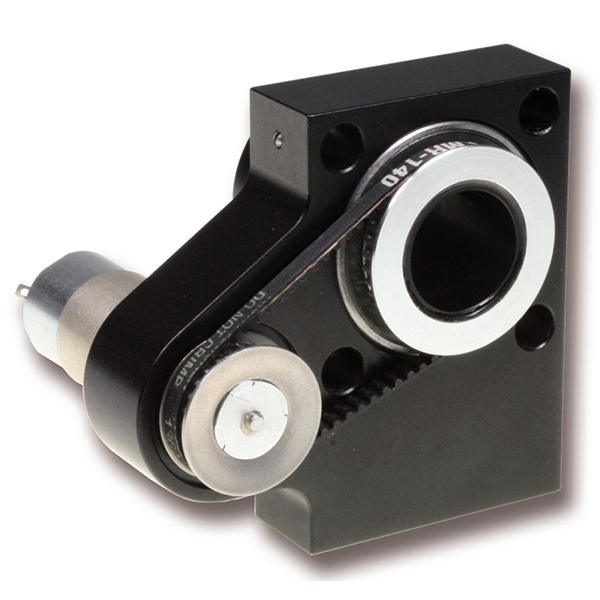

Rotation mount with servomotor
Rotation mount with steppermoto
Rotation mount with servomotor
- 偏光子などのオプティクスの高速回転が可能で、サーボモータ・ステッパモータの2種類をご用意
- フォトセンサーを使用することで、回転速度の測定も可能
- 高速自動回転、偏光板に最適
- ⌀25mm の部品用
- 最大 400rpm
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|
| モータ式回転マウント （サーボモータ付き） |
G065117000 | ¥123,500 | |
| フォトセンサー | G065117901 | ¥11,800 | — |
| モータ式回転マウント （ステッパモータ付き） |
G065118000 | ¥102,500 |
製品一覧 N
製品画像 ・ 図面 ・ 特長 ・ 仕様
In front: Holder for Micrometer

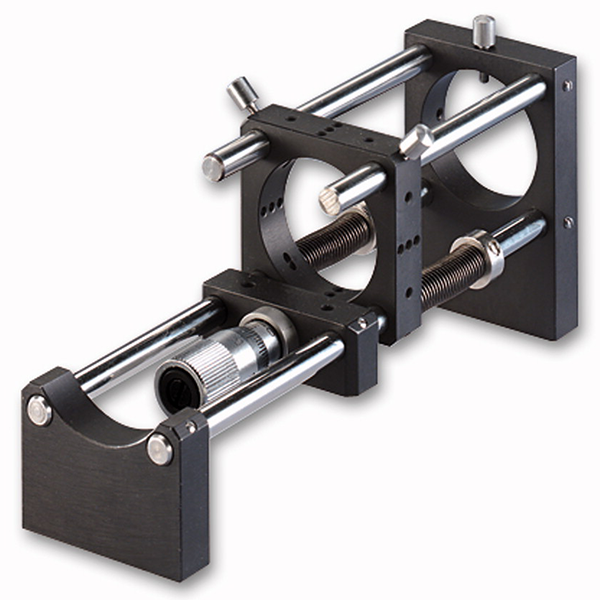

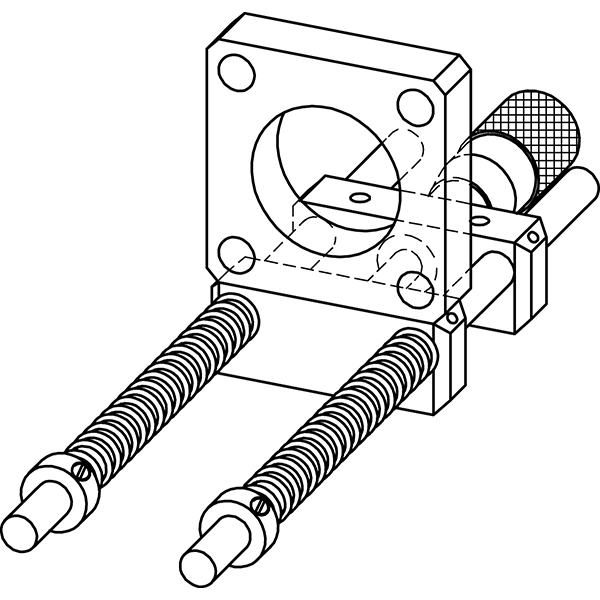

Example for a Z-translation with Holder for Micrometer, Micrometer G 10, Counter support, Compression springs and stop rings
- マイクロメーター G10 用ホルダ（型番：G06 1160 000）と併用
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|

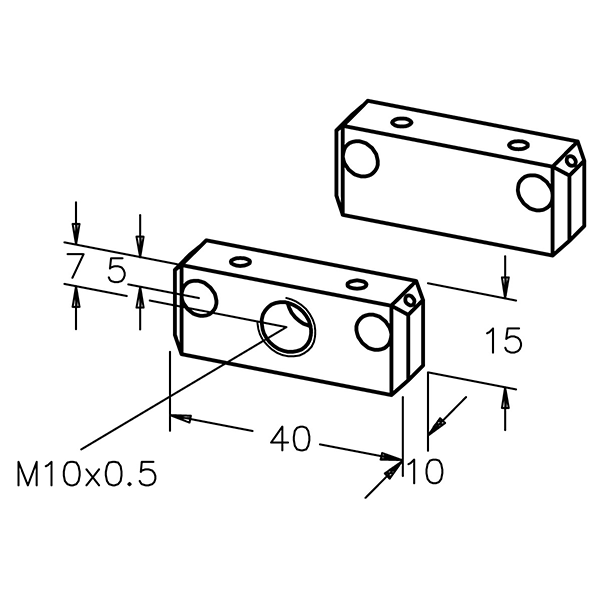

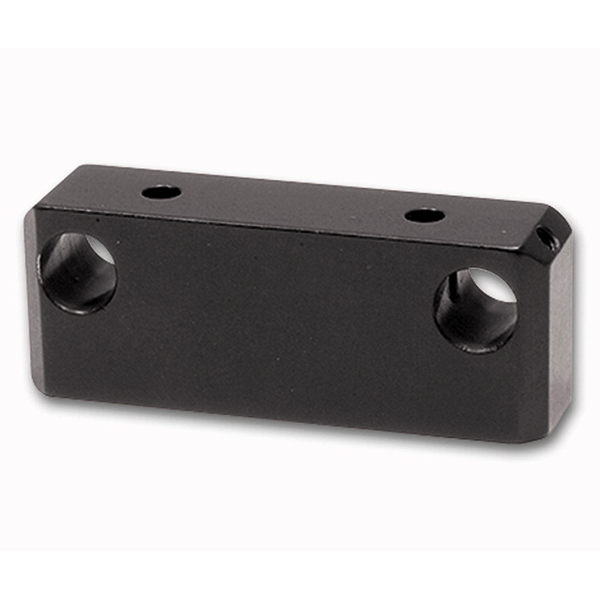

| カウンターサポート | G061161000 | ¥4,300 | — |
製品一覧 O
製品画像 ・ 図面 ・ 特長 ・ 仕様
Example for a Z-translation with Holder for Micrometer, Micrometer G 10, Counter support, Compression springs and stop rings

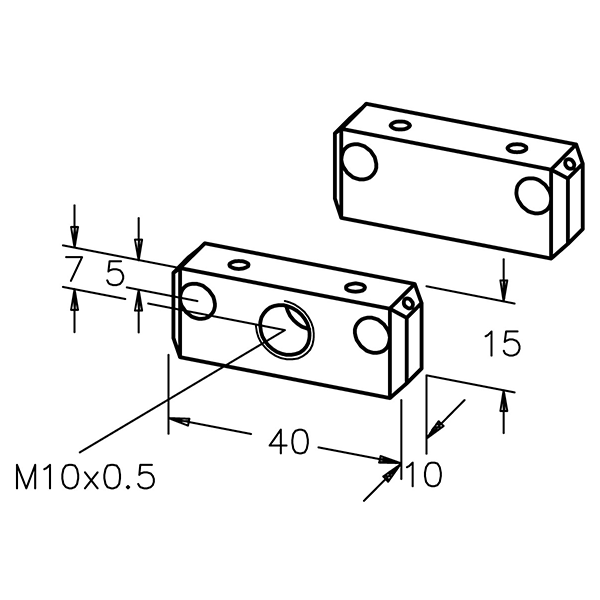

In front: Holder for Micrometer
- M10 x 0.5 付きマイクロメーター用
- ロッド上にマウント・マウントプレートと併用
- マイクロメーターのネジについては「位置決めシステム」をご参照ください。
製品一覧 P
製品画像 ・ 図面 ・ 特長 ・ 仕様

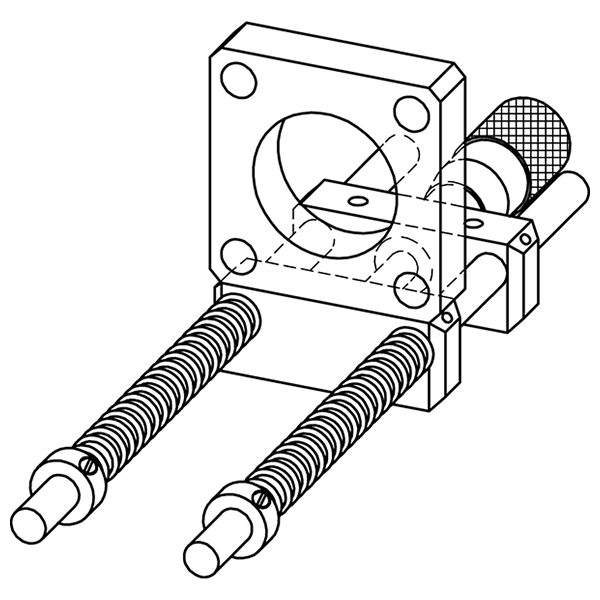

Example for a Z-translation with Holder for Micrometer, Micrometer G 10, Counter support, Compression springs and stop rings

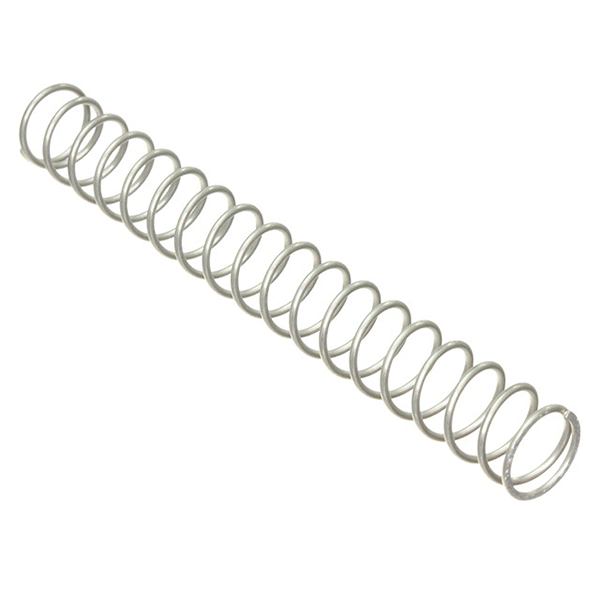

- ⌀６mm ロッドと併用
- Z 軸移動ステージアッセンブリの構築には、スプリング金具が 2 個必要
| 製品名 | 型番 | 価格（税別） | 技術資料 |
|---|---|---|---|

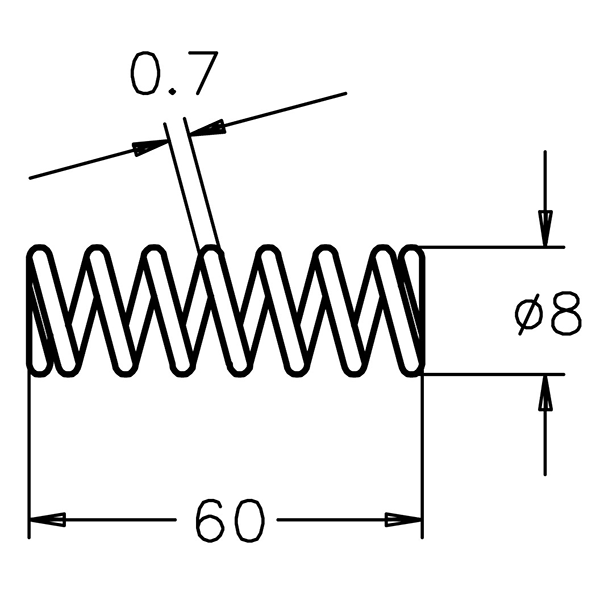

| スプリング金具 60x8x0.7 |
G061159000 | ¥1,400 |
-
