位置決めシステム
製品ラインアップ
手動ステージ
-

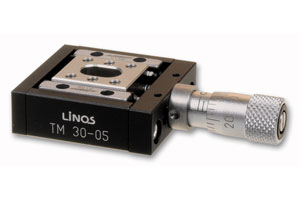

リニアポジショナ TM/TMS
リニアステージの本体は、アルミニウム製（TM) とステンレス製（TMS) の2種類あります。
スライディングキャリッジは、クロスローラベアリング用に精密研削表面加工されたステンレス製でできています。
クロスローラベアリングは高い分解能での動作と高負荷容量を提供します。
このポジショナは水平、垂直両方向でお使いいただけます。 -

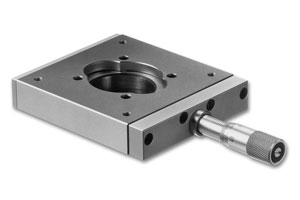

リニアステージ TB
TBポジショナシリーズは小型で高負荷容量が特長です。
ボールベアリングガイドは、ステンレス製のベース構造に直接敷き詰められ、異例な精度を保っています。
圧縮バネはバックラッシュを最小限に抑えています。
このポジショナは、ねじ付コネクターでふたつ合わせてXYでの使用ができます。 -

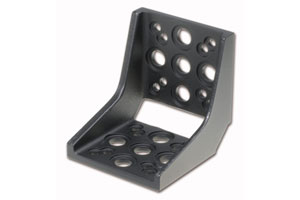

マウンティングブラケット WM 50-1 / 80-1（リニアステージ TB用）
TB 50とTB 80リニアステージの外部マウントに
-

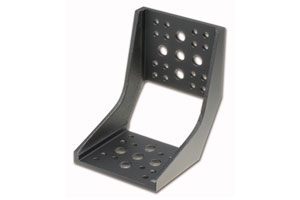

マウンティングブラケット WM 50-2 / 80-2（リニアステージ TB用）
TB 50とTB 80リニアステージの内部マウントに
-

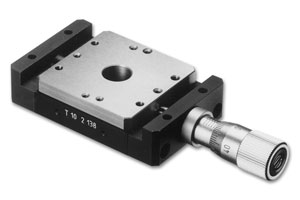

リニアステージ T10M / TS10M
リニアステージは、セントラル、オフセットドライブ、マイクロメーターネジ付、微調ネジ付の4つのバージョンがあります。
ステージ T 10 FとTS 10 Fは0.25mmピッチの微調ねじが付いています。
軸受けには六角穴があり、付属の六角ノブで駆動できます。
六角穴が必要ない場合は、ノブは接着できます。 -

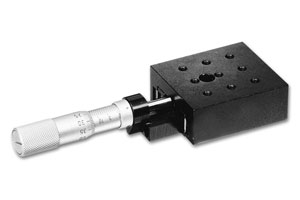

リニアステージ TL45/TL65
・プリロード・ボールベアリングガイド
・高負荷容量
・長寿命
・マイクロメーター分解能 10µm
・感度 1µm -

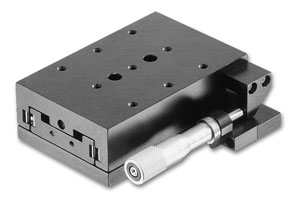

リニアステージ TL65（サイドドライブ付き）
・プリロード・ボールベアリングガイド
・高負荷容量
・長寿命
・マイクロメーター分解能 10µm
・マイクロメーター感度 1µm -

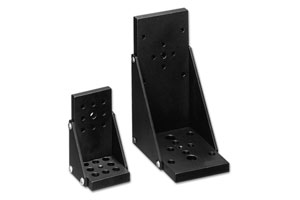

ステージマウント用部品
・リニアステージ TLのXZ組み合わせ用
・ほぼすべての手動ポジショナと互換性あり -

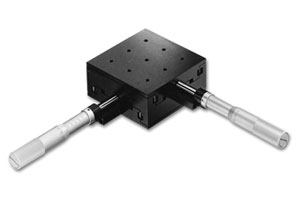

X-Yステージ XY60 / XY85
・プリロード・ボールベアリングガイド
・長寿命
・10µm 読み取り刻み
・1µm 感度 -

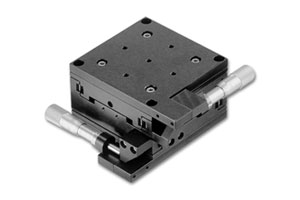

サイドドライブ付き X-Yステージ XY85
・マイクロメーター分解能 10µm
・マイクロメーター感度 1µm
・プリロード・ボールベアリングガイド
・長寿命 -

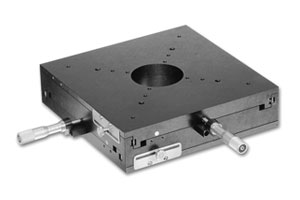

XYステージ XY200
・側面にマウントされたドライブ（バージョンS）搭載により、全体が小型化 60mm 中心穴
・プリロード・ボールベアリングガイド
・5桁 LCD ディスプレイ簡単、正確な読み取り
・ミリ、またはインチ表示
・可変ゼロ位置設定 -
ステージ用クランプセット
・ステージの位置固定用
・サイドドライブ付リニアステージ TL65とXYステージ 85 に最適
・最大 50mm移動範囲
・XYステージ用には2セット必要 -

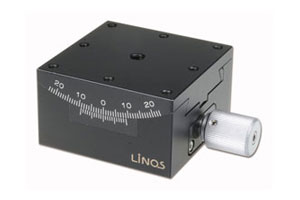

ゴニオメーター ステージ 60-60/60-80
ゴニオメーターステージは、ポジショナの取付面上を中心とした、固定回転ポイント周辺の精密角度調節をおこないます。
この時、回転ポイントまでの距離を決定するために半径を選択することができます。
つまり、LINOSのゴニオメーターステージは、単一回転ポイントをもつ2軸の調節範囲を作成するために積み重ねて使うことも可能です。 -

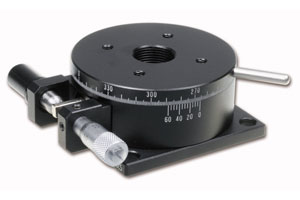

回転ステージ RT60/RT90/RT120
この小型回転ステージは、粗調整と微調整の両方で高性能位置決めをおこないます。
粗調整はロッキングネジを緩めてから回転プレートを回転させることでおこないます。
円周上の副尺付きスケールで、高精度の値の読み取りが可能です。
微調節は、横方向にあるマイクロメーターネジをつかっておこないます。
回転ステージはリニアポジショナと一緒にお使いいただけます。 -

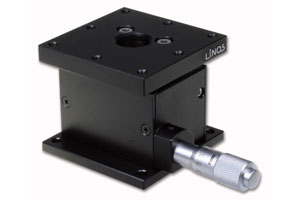

Z軸ステージ HT60-5/90-5/120-10
高精度垂直移動ステージは、光学部品や類似した構造エレメント用の、マイクロメートル以内での正確な垂直位置決めをおこないます。
マイクロメーターネジは、可読性 10µm、感度 1µmです。
決めた位置は、移動ステージの側面にマウントされているクランプネジを締めることで固定できます。垂直移動ステージは3つのサイズがあります。 -

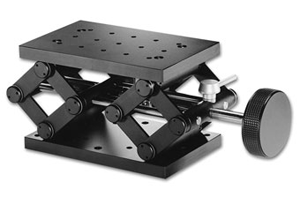

ラボジャッキ HT 100-40
・大きな移動範囲
・バックラッシュゼロのシザーズジャッキ
・ネジはボールベアリング上にあります。
・ロッキング構造
・高負荷容量 -

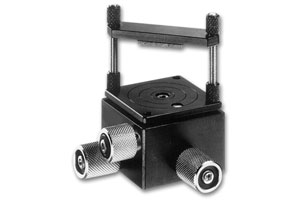

プリズムステージ 40S / 60S
プリズムステージは3軸にそって調節をおこないます。
これはプリズムやビームスプリッタキューブのような光学部品の調整に最適です。
この時、光学部品はマウントプラットフォームに緩やかに締め付けられる状態です。
接着剤は必要ありません。
そして共通の回転中心の周りを3度以内の範囲で調節できます。
微調整ネジ & マイクロメーターネジ
-

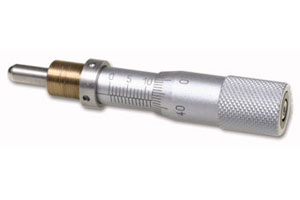

マイクロメーター G
・マイクロメーターホルダーまたはロッドホルダー G06 1229 000に、フィットします（マイクロベンチ章をご覧ください）。
・ゼロ位置調整用ロック（Locking collar)
・10µm 分解能 -

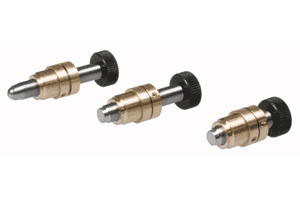

ネジ溝軸受け付き精密調整ネジ Ｇ
精密調整ネジ Gは、真鍮ブッシュにステンレス製のスピンドルが入った構成です。これにより滑らかな動きになります。
ネジピッチは0.25mmです。ネジは先端がボール状とフラットの2種あります。
スピンドルは六角のソケットを持ち、付属のローレット六角ノブで回すことができます。
六角ソケットが必要ない場合は、ノブは接着することができます。 -

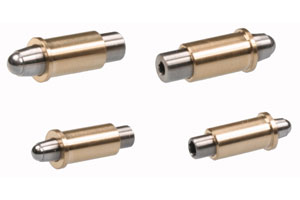

調整ネジ
精密調整ネジは、真鍮ブッシュにステンレス製のスピンドルが入った構造です。これにより滑らかな動きになります。
ネジピッチは0.15または0.25 mmです。
ネジの先端はボール状です。
スピンドルには六角ソケットがあります。
