Z軸ステージ HT60-5/90-5/120-10
高精度垂直移動ステージは、光学部品や類似した構造エレメント用の、マイクロメートル以内での正確な垂直位置決めをおこないます。マイクロメーターネジは、可読性 10µm、感度 1µmです。決めた位置は、移動ステージの側面にマウントされているクランプネジを締めることで固定できます。垂直移動ステージは3つのサイズがあります。
- 小型構造
- 高精度ボールベアリング
- マイクロメーター 位置固定用ロック付き
- 移動距離各 ±5mm、HT120-10は ±10mm
- 感度 1µm

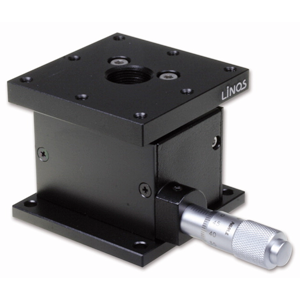

HT 60-5

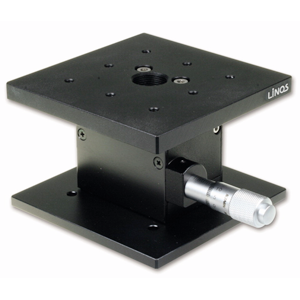

HT 90-5

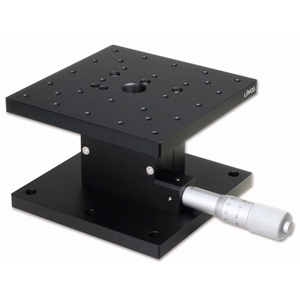

HT 120-10
仕様
| Part No. | Travel (mm) |
Load Capacity (N) |
Parallelism of motion upper to lower side (µm) |
Resolution (nm) |
Straightness of motion in Z-direction (µm) |
Weight (kg) |
|---|---|---|---|---|---|---|
| G402181000 | 10 | 50 | 30 | 10 | 5 | 1 |
| G402182000 | 10 | 50 | 30 | 10 | 5 | 1.5 |
| G402183000 | 20 | 70 | 30 | 10 | 5 | 3 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G402181000 | Vertical translation stage HT 60-5 | ¥149,500 |
| G402182000 | Vertical translation stage HT 90-5 | ¥220,600 |
| G402183000 | Vertical translation stage HT 120-10 | ¥341,700 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G402181000 (dxf) / 2D
- CAD file for G402181000 (step) / 3D
- CAD file for G402182000 (dxf) / 2D
- CAD file for G402182000 (step) / 3D
- CAD file for G402183000 (dxf) / 2D
- CAD file for G402183000 (step) / 3D
- 3D PDF file for G402181000
- 3D PDF file for G402182000
- 3D PDF file for G402183000
図面

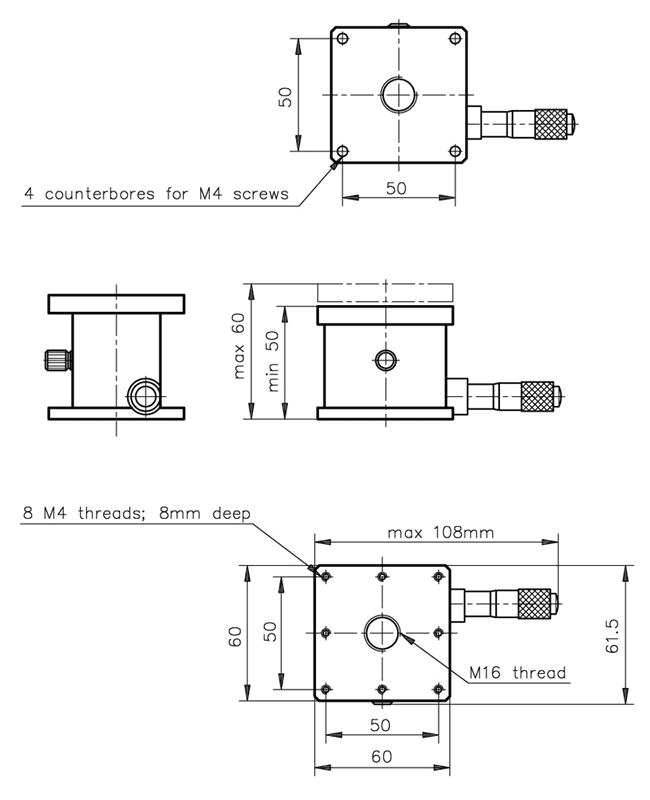

HT 60-5

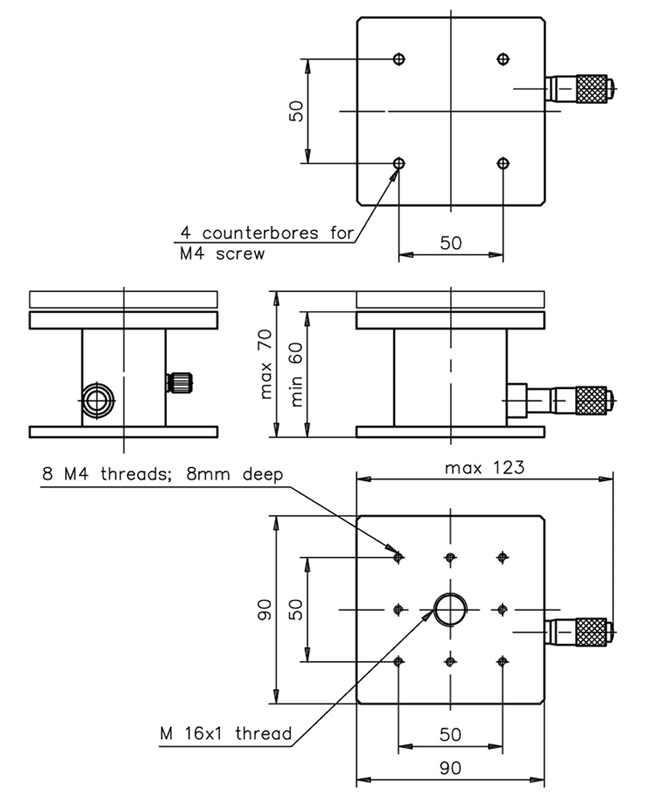

HT 90-5

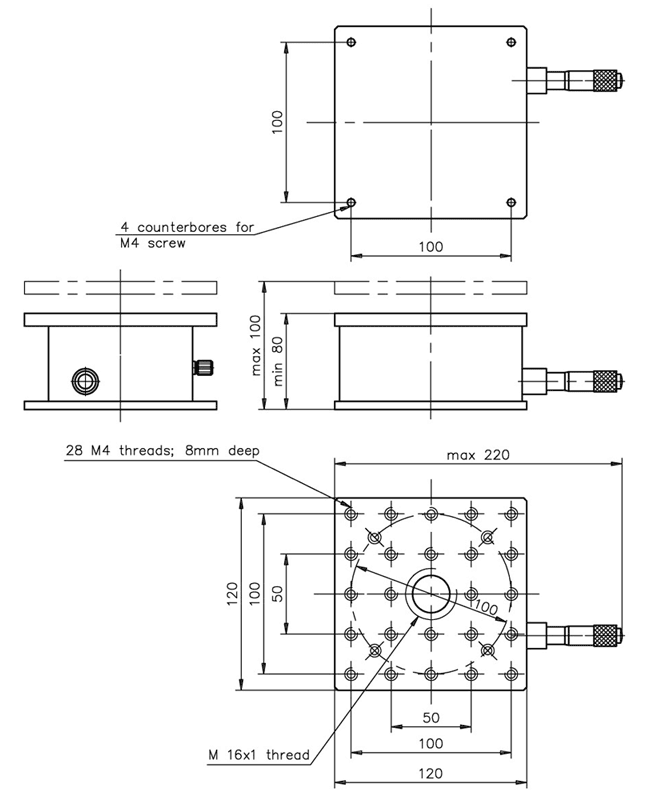

HT 120-10
