ゴニオメーター ステージ 60-60/60-80

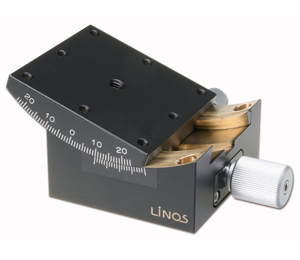

ゴニオメータステージは、ポジショナの取付面上を中心とした、固定回転ポイント周辺の精密角度調節をおこないます。
この時、回転ポイントまでの距離を決定するために半径を選択することができます。つまり、LINOSのゴニオメータステージは、単一回転ポイントをもつ2軸の調節範囲を作成するために積み重ねて使うことも可能です。

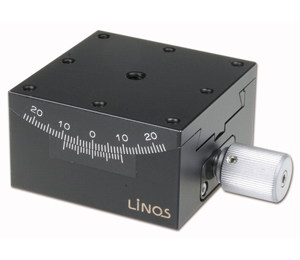

このゴニオメータステージは、つや消し黒塗りされた真鍮の表面と、最高精度を保つためのダブテイルスライド、微調ネジでつくられています。角度の読みとり用の副尺付きスケールがあり、調節ネジで角度固定も可能です。 他のポジショナ、LINOSシステムとの互換性はボアホールパターンで保障されています。
- 副尺付きスケール
- 水平、垂直での使用 ステージのロッキングねじ
- 全調節は側面から
- 外部ポイント周辺に真の直行回転をさせるためのステージ積み重ねも可能
仕様
| Part No. | Load Capacity (N) |
Sensitivity (min) |
Range (°) |
Scale graduation (°) |
Height A (mm) |
Distance B (center of rotation) (mm) |
Vernier reading (min) |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|
| G402188000 | 60 | 1 | ±20 | 1 | 34 | 50 | 5 | 0.6 |
| G402189000 | 60 | 1 | ±15 | 1 | 31 | 84 | 5 | 0.6 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G402188000 | Goniometer 60-60 | ¥224,800 |
| G402189000 | Goniometer Stages 60-60/60-80 | ¥224,800 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G402188000 (step) / 3D
- 3D PDF file for G402188000
- CAD file for G402189000 (step) / 3D
- 3D PDF file for G402189000

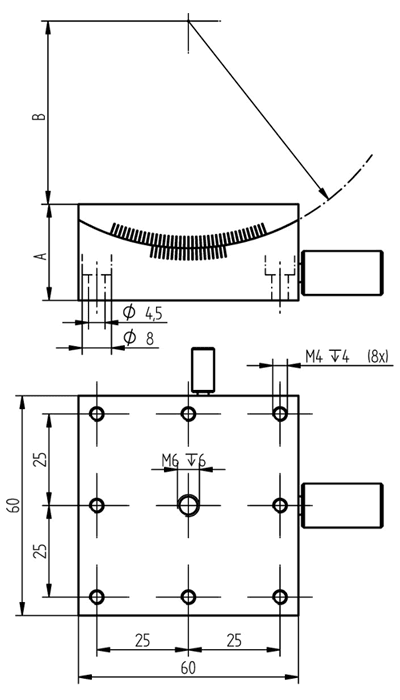

図面
