パルス電流ジェネレーター
9710シリーズ

9710 パルス電流ジェネレータは、エアバッグのスクイブ、雷管、火工品試験に理想的な製品です。本製品は、最大25Aまでの調整可能な電流信号を供給します。また、2つまたは4つのデジタル制御の耐負荷独立出力が付属しています。出力パルス幅と遅延は各チャネルに固有で、200 nsステップで0.1～100 msまで正確に制御できます。9710 パルス電流ジェネレータは、T0へのTTL同期出力も備えており、カメラやその他の機器の基準ソース／トリガとして特に便利です。

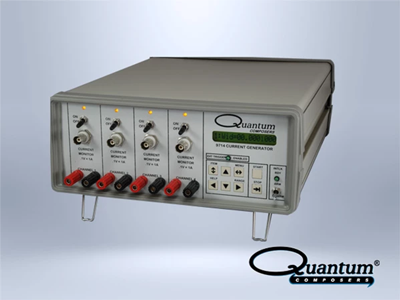

9710シリーズ　パルス電流ジェネレータ

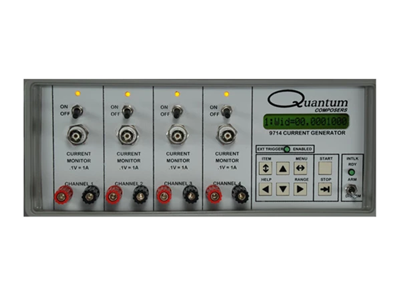

正面

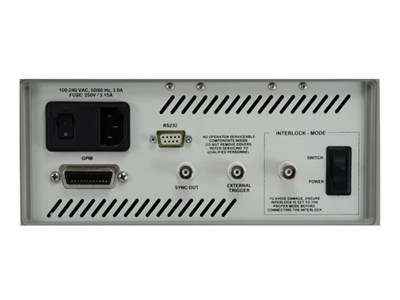

背面

ご相談・お問合せ

標準仕様
仕様

標準仕様

200 ns Timing Resolution
Up to 25 amps per Channel*
2 or 4 Channel Outputs
Benchtop Design
Easy Programming Interface
TTL Sync output to T0
Safety Interlock

仕様

9712 - 2 independent channel outputs	Standard Communications: RS232
9714 - 4 independent channel outputs	Memory Storage: 12 slots

DELAYS

channels	independent outputs, with digitally controlled delay and
pulsewidth.
current	0 to 25 A (bank voltage 44 V minimum) ※
resolution	10 mA
accuracy	50 mA
delay	0 to 99.9999998 s
resolution	200 ns
pulse width	100 µs to 100 ms ※
resolution	200 ns
accuracy	100 ns + .0001 x delay
timebase	5 MHz, 25 PPM crystal oscillator
RMS jitter	100 ns
trig delay	ext trig to T0, 10 µs

EXTERNAL TRIGGER INPUTS

rate	DC to 1/ (75 ms + largest delay + period)
threshold	3 VDC (3 mA into optoisolator)
impedance	1000

EXTERNAL TRIGGER

rate	DC to 1/ (75 ms + largest delay + period)
threshold	3 VDC (3 mA into optoisolator)
impedance	1000

INTERNAL RATE GENERATOR

modes	single shot, external trigger
RMS jitter	100 ns

RISE TIMES

rising edge - inductive	4 us (1 ohm, 50’ cable, 6 A) varies with load
rising edge - resistive	550 ns (1 ohm, 2” cable, 6 A) varies with load

OUTPUTS (T1,T2)

impedance	1.405
slew rate	> 2.5 A/µs
overshoot	< 100 mA + 10% of pulse amplitude
amplitude	0 - 25 A (loads 1 - 10 ohm)
peak current	25 A per channel
DC current limit	150 mA (each channel)

GENERAL

weight	10 lbs.
power	< 100 W @ 120 or 220 VAC
communications	RS232

OPTIONS

G - GPIB Interface

※

Contact us for other options for amperage and pulse widths.
