反射防止 および 低吸収コーティング
当社の反射防止コーティングは、特定の波長または波長範囲に最適化されています。
それらは、特定の波長に対して、レーザー光の透過率を高くし、レンズでのエネルギーの吸収を少なくします。
低吸収コーティングは、熱効果を最小限に抑えるため、平均パワーが高いレーザーに使用することが推奨されます。
これらのコーティングは、溶融石英レンズでのみ使用できます。
標準コーティングの他に、カスタマイズされたコーティングも提供しています。
| コーティング | タイプ | 仕様 |
|---|---|---|
| /008 | anti-reflective | 1500 - 1600 nm, R < 0.25% |
| /065 | anti-reflective + broadband | 400 - 900 nm, R < 0,5% avg. |
| /075 | anti-reflective | 355 nm, R < 0.2% |
| /081 | anti-reflective + Duo | 532 nm, R < 0.25% + 1064nm, R < 0.25% |
| /094 | anti-reflective | 800 - 980 nm, R < 0.25% |
| /121 | anti-reflective | 532 nm, R < 0.2% |
| /123 | anti-reflective | 633 nm, R < 0.2% |
| /126 | anti-reflective | 1064 nm, R < 0.2% |
| /159 | anti-reflective | 1850 - 1980 nm, R < 0.25% |
| /173 | anti-reflective | 400 - 410 nm, R < 0.2% |
| /199 | anti-reflective | 255 - 266 nm, R < 0.2% |
| /292 | anti-reflective + low-absorption | 515 - 545 nm, R < 0.2% |
| /328 | anti-reflective + low-absorption | 1030 - 1090 nm, R < 0.2% |
| /373 | anti-reflective + low-absorption | 420 - 480 nm, R < 0.2% |
| /449 | anti-reflective + low-absorption | 900 - 1070 nm, R < 0.25% |
| /450 | anti-reflective | 1000-1100nm R<0.25% |
| /574 | anti-reflective + low-absorption | 343 - 355 nm, R < 0.2% |

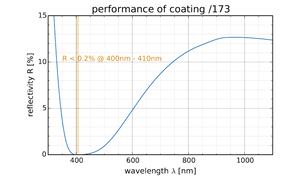

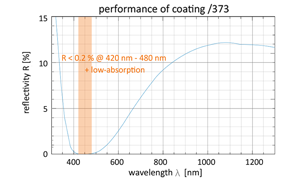

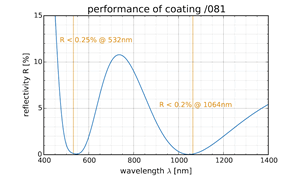

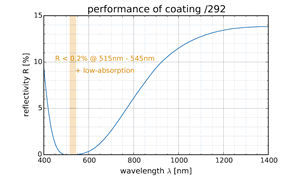

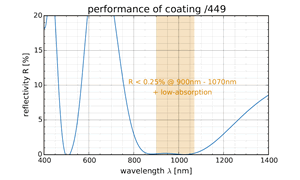

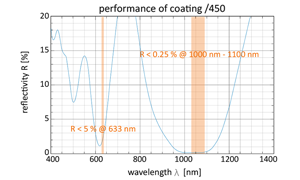

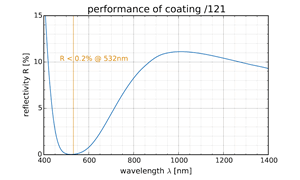

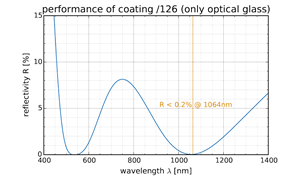

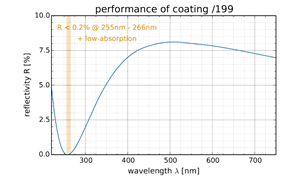

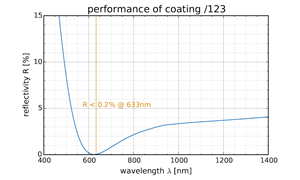

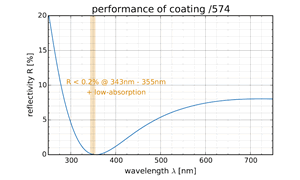

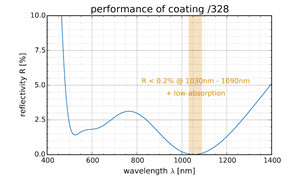

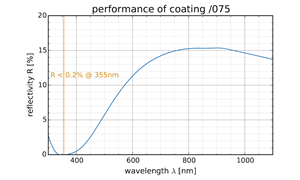

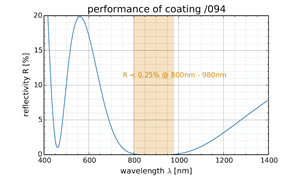

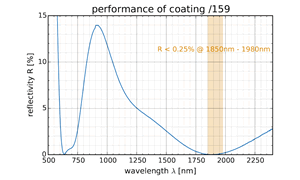

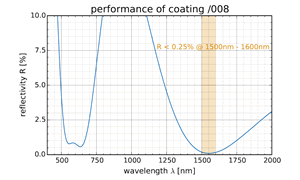

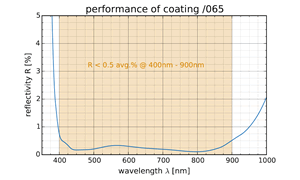

以下のコーティング曲線は、当社の代表的なコーティングの表面あたりの反射率の測定値を示しています。
レンズ全体の透過率に関心がある場合、特定の波長での反射率は、レンズ素子数の2倍（各素子には２つの面があります）を掛け合わせ、100% から差し引きます。
レンズ素子の数はデータシートに記載されています。
熱収差対策
高出力レーザーにより、一般的な光学ガラスではコートや硝材の吸収により熱収差が生じます。
熱収差により焦点位置のシフトやビーム品質低下によりプロセス品質の低下が生じます。
これに対し、Sill ではレンズ要素材料として合成石英を多く用いています。
合成石英は光学ガラスに比べて吸収係数が非常に低い、熱抵抗性の高いガラス材料で、熱の影響を最小限に抑えます。
また、Sill は特殊な低吸収コーティングを使用して、熱効果を最小限に抑え、損傷閾値を高めています。
LIDT (Laser Induced Damage Threshold：レーザー誘起損傷閾値）
高パルスエネルギーレーザーをレンズに当てるとレンズ材料やコーティングに永続的な損傷を受けることがあります。
この損傷の閾値を示すのが LIDT で一般にフルエンス F (J/cm2)で定義されます。
Sillのレンズでは多くのコーティングで LIDT が明確化されているため高パルスエネルギーレーザーにも対応可能です。
LIDTの換算方法

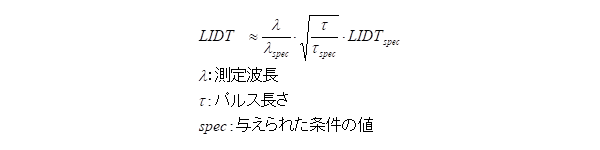

あるコートで、ある波長・パルス長さ（時間）での LIDT がわかっている場合、それを別の波長・パルス長さに変換する換算式は次のようになります。
波長が長く、パルス長さが長くなればLIDTは大きくなります。
コーティングの LIDT
次の表に、レーザー誘起損傷閾値の測定結果を示します。
これらは、アセトンで洗浄したサンプルを使用して、クリーンなラボ環境で行われました。
コーティングプロセスのばらつき、レンズエレメントの形状、および特別なテスト環境により、実際の LIDT 値ははるかに低くなる可能性があることに注意してください（目安は 1/5～1/10 倍です）。
したがって、これらの値はテスト結果であり、仕様ではありません。
| 拡張子 | タイプ | 波長 | 仕様 | 損傷閾値 (LIDT はこの1/5～1/10倍) |
テスト波長 | パルス周波数 | パルス長さ |
|---|---|---|---|---|---|---|---|
| /075 | anti-refl ective | 355 nm | R < 0.2 % | 0.05 J/cm2 | 343 nm | 100 Hz | 1 ps |
| /081 | anti-refl ective | 1064 nm 532 nm |
R < 0.2 % R < 0.25 % |
14.1 J/cm2 | 1064 nm | 100 Hz | 12 ns |
| /126 | anti-refl ective | 1064 nm | R < 0.2 % | 14.1 J/cm2 | 1064 nm | 100 Hz | 12 ns |
| /292 | low-absorption | 515 nm - 532 nm | R < 0.2 % | 4.41 J/cm2 0.28 J/cm2 0.14 J/cm2 |
532 nm 515 nm 531 nm |
100 Hz 100 Hz 1 kHz |
10 ns 1 ps 60 fs |
| /328 | low-absorption | 1030 nm - 1064 nm | R < 0.2 % | 17.58 J/cm2 0.57 J/cm2 0.26 J/cm2 |
1064 nm 1030 nm 1029 nm |
100 Hz 100 Hz 1 kHz |
12 ns 1.2 ps 54 fs |
| /449 | low-absorption | 900 nm - 1070 nm | R < 0.25 % | ～ 5 J/cm2 0.51 J/cm2 0.38 J/cm2 |
1064 nm 1030 nm 1029 nm |
50 Hz 100 Hz 1 kHz |
1 ns 1.2 ps 54 fs |
| /574 | low-absorption | 343 nm - 355 nm | R < 0.2 % | ～ 1 J/cm2 0.18 J/cm2 |
355 nm 343 nm |
50 Hz 100 Hz |
1 ns 1 ps |
正しいレンズの取り扱いとクリーニング
光学部品の良好な性能と長い寿命を保証するには、レンズの適切な取り扱いと洗浄が重要です。
ほこり、水、処理残余物などの汚染物質は、散乱光と光吸収を増加させ、欠陥につながる可能性があります。
したがって、光学系は納品されたパッケージに保管し、清潔な環境でのみ開封する必要があります。
光学面の指紋や、皮脂によるレンズの損傷を防ぐために、手袋を着用する必要があります。
小さなレンズをより扱いやすくするために、レンズマウントはピンセットで固定できます。
レンズ表面に傷を付けないように特に注意してください。
光学系のフロントレンズや単レンズに汚れが見える場合は、この汚れを簡単なクリーニング方法で取り除くことができます。
ダストは、不活性ダストガスまたはブロワーバルブを使用して除去できます。
それでも表面にほこりが残っている場合は、特殊なレンズティッシュを使用して清掃してください。
必要に応じて、レンズのティッシュにアセトンを含ませることで、高い洗浄効果とストリエーションを防止できます。
汚染が激しい場合は、まず表面を蒸留水で洗浄し、必要に応じてアセトンで洗浄する必要があります。
レンズの独立した取り外しは保証の期限切れにつながるため、製造業者のみが行います。
