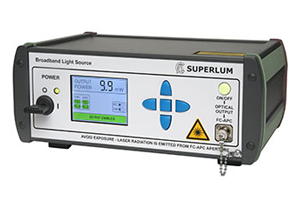

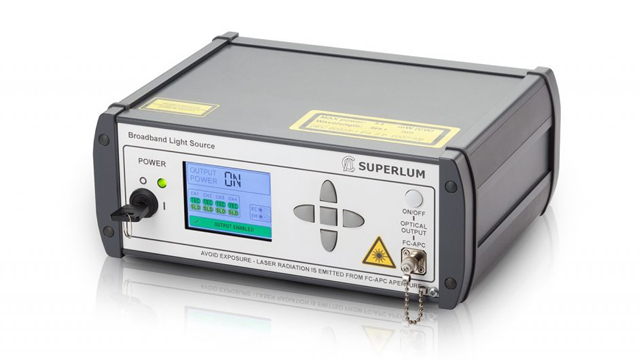

SLD光源（広帯域）
ベンチトップ（ターンキー）型
SLD光源（広帯域）ベンチトップ（ターンキー）型は、高分解能OCT装置向けの光源です。
M-Dシリーズの各モデルは、中心波長と出力に異なるバリエーションを持っています。
例えば、M-D-810-HPは810±10 nmの中心波長で、最小値10.0 mW、典型値12.0 mWの出力を提供します。
特長
- 発振帯域 300nm 以上のスペクトル幅
- 15mW の高い出力
- 数ミクロン m コヒーレンス長
- アイソレータ内蔵モデル有
- USB もしくは TTL による外部制御
- 供給電源：100～240V 対応
- 2年保証
製品一覧
型番をクリックしますと、 データシート（PDF）がご覧になれます。
M-Dシリーズ
| 型番 | 中心波長 (nm) |
半値幅 (nm) 最小値 |
半値幅 (nm) 典型値 |
シングルモードファイバ端出力 (mW) 最小値 |
シングルモードファイバ端出力 (mW) 典型値 |
|---|---|---|---|---|---|
| 810 ± 10 | 90 | 100 | 10.0 | 12.0 | |
| 840 ± 10 | 90 | 100 | 12.0 | 15.0 | |
| 840 ± 10 | 90 | 100 | 9.0 | 10.0 | |
| 880 ± 10 | 190 | 200 | 1.0 | 1.5 | |
| 880 ± 10 | 90 | 100 | 8.0 | 10.0 | |
| 880 ± 10 | 90 | 100 | 6.0 | 8.0 | |
| 890 ± 10 | 140 | 150 | 5.0 | 6.0 | |
| 980 ± 10 | 180 | 200 | 4.0 | 6.0 |
-
※型番に「I」が付随している製品はアイソレータ内蔵モデルとなります。
-25dB 以上の戻り光にはさらさないでください。
劣化、短寿命の原因となる上、SLD チップ自体にダメージを与えます。
M-T、M-Qシリーズ
| 型番 | 中心波長 (nm) |
半値幅 (nm) 最小値 |
半値幅 (nm) 典型値 |
シングルモードファイバ端出力 (mW) 最小値 |
シングルモードファイバ端出力 (mW) 典型値 |
|---|---|---|---|---|---|
| 850 ± 10 | 155 | 165 | 5.0 | 6.0 | |
| 850 ± 10 | 155 | 165 | 12.0 | 15.0 | |
| 850 ± 10 | 155 | 165 | 8.0 | 10.0 | |
| 860 ± 10 | 125 | 135 | 12.0 | 15.0 | |
| 860 ± 10 | 125 | 135 | 8.0 | 10.0 | |
| 870 ± 10 | 190 | 200 | 5.0 | 7.0 | |
| 875 ± 10 | 170 | 180 | 6.0 | 7.0 | |
| 920 ± 10 | 275 | 300 | 3.0 | 4.0 |
-
※型番に「I」が付随している製品はアイソレータ内蔵モデルとなります。
-25dB 以上の戻り光にはさらさないでください。
劣化、短寿命の原因となる上、SLD チップ自体にダメージを与えます。
アプリケーション
- 高分解能 OCT 装置向け
