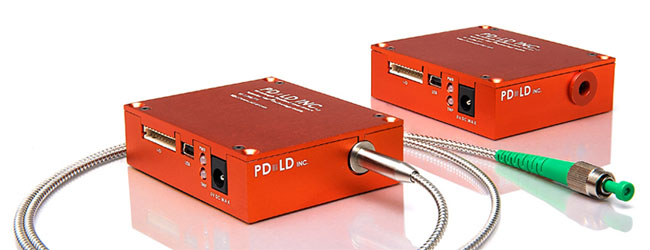

狭線幅632nm 半導体レーザーモジュール
SLM シリーズ

各種計測機器向けに開発された半導体レーザーモジュールです。
中心波長 632.8 ± 0.5nm、線幅は<1kHz(typ) です。
SMF/PMF出力(1~25mW)、フリースペース出力(5~50mW) がお選びいただけます。
He-Neレーザーの代替光源として最適です。
71×58×19.80mm の小型ハウジングで重量は約135g です。

※出力は固定となります。

特長

  • Locked-onVBG stabilized 632nm wavelength
  • Power stable to
  • 低電力
  • コンパクトなワンボックス設計
  • フリースペースと ファイバーアウトプット(4.3µm MFD SMF, 3µm MFD PMF)より選択可能

用途

  • He-Neレーザーからの置き換え
  • フローサイトメトリ
  • 共焦点顕微鏡
  • 蛍光励起用光源
  • ラマン分光
  • 干渉計
  • パーティクルカウンタ

仕様

Operating Specifications

Outputpower *1 20~50 mW
Spectral linewidth (typical) < 1 kHz
Wavelength stability (over8hours) +/- 2 pm
ASE suppression (typical) *2 40 dB
Optical power stability (over8hours) *3 +/- 1 %rms
Noise (10Hz~100MHz) 0.2 %rms
  • *1
    Factory set to user specified power output (See Ordering Information Table for options)
  • *2
    High suppression to 100dB available
  • *3
    A+ +/- 3℃

Free Space Optical Specifications

Beam quality (m2 typical) vertical 1.2
Beam quality (m2 typical) horizontal 1.1
Beam diameter vertical 1.6 mm
Beam diameter hortizontal 0.8 mm
Beam aspect ratio 1.5~2
Beam divergence-Xvertical 0.8 mrad
Beam divergence-Xhorizontal 1.3 mrad
Beam pointing stability (over 8 hours) <50 」grad
Polarization ratio 100:1 linear

Electrical Specifications

DC input (max) 2A @ 3.3 V
Warm-up time (typical) 2 min
Power consumption (typical/max) 5 W
Interface.USB & 10-pin I/O connectors
Case temperature *1 15~40 °C
Humidity (non-condensing)  5~95 %
  • *1
    Must be operated on a heat sink
