対物レンズフォーカス用
リニアサーボモーター式
Z軸アクチュエーター
DOF-5
本製品、DOF-5は「ショート・トラベルレンジ」と「圧電鳴音」という従来のピエゾZ軸アクチュエーターの制限から、顕微鏡ユーザー開放します。
スピードや分解能など、ピエゾにおけるすべての利点を低価格で提供します。
本製品に対応した対応したATFセンサーと、通信コントローラーにより、ATF & DOFパッケージは、顕微鏡システムへ簡単に組み込むことができます。
電源およびデジタルI/O用のコネクタキットを含む、すべてのケーブルを供給します。
単一のソフトウェアライブラリおよびコンソールは、ATFおよびDOFの両方の動作を簡単にします。
特長
- 10 ミリ秒以内、100nm (±10nm) の高速移動で、5mmを超える移動量
- 連続平衡力により、対物レンズの衝突を防止し、360 グラムまでの対物レンズをサポート
- WDI の ATF センサーと互換性のある、内部高性能サーボ駆動・制御
低コスト
ATF & DOF の組み合わせは、システムを簡易化します。
非常に効率的で低コストな設計により、時間や余計なエレクトロニクスをかけずに、完全なオートフォーカスシステムを実現することができます。
トラッキングオートフォーカス
ATF & DOF の組み合わせは、最適な焦点位置を迅速に決定し、自動的に移動します。
これにより、サンプルは、高速移動の間、焦点が合った状態に留まることが可能になり、サンプルを素早く、正確に走査することができます。
適合性
調節可能なハードストップ、光学的オフセット、カスタマイズ可能な対物レンズマウント、および高度な焦点アルゴリズムなどの特徴は、ATF & DOF をロバストにし、最も要求の厳しい画像アプリケーションに適応することができます。
デザイン
ピエゾアクチュエーターは、高 NA 顕微鏡画像化用途において一般的であります。
しかし、それらは、制限された全移動、振動、高コスト、および複雑な制御など、多くの制限があります。
WDI 社の ATF & DOF パッケージは、これらの問題を、より低い全体コストで、優れた性能および信頼性を提供します。
インテグレーション
対物レンズインサートを有する DOF Z 軸ステージ、用途に適した ATF センサーと、通信コントローラーにより、ATF & DOF パッケージは、簡単に組み込むことができます。
電源およびデジタル I/O 用のコネクタキットを含む、すべてのケーブルを供給します。
単一のソフトウェアライブラリおよびコンソールは、ATF および DOF の両方の動作を簡単にします。
ナノポジショニング顕微鏡の利点
ATF & DOF の組み合わせは、DNA シークエンシングのような単一高 NA 顕微像のための完全な解です。
速度および分解能の点で、従来のピエゾベースの利点も提供しますが、短い移動範囲や長い整定時間の制限はありません。
仕様
| 総 移 動 量 | 5 mm |
|---|---|
| 最大加速度 | 15000mm/s ² |
| 分解能 | 5 nm |
| 双方向繰返精度 | 10 nm |

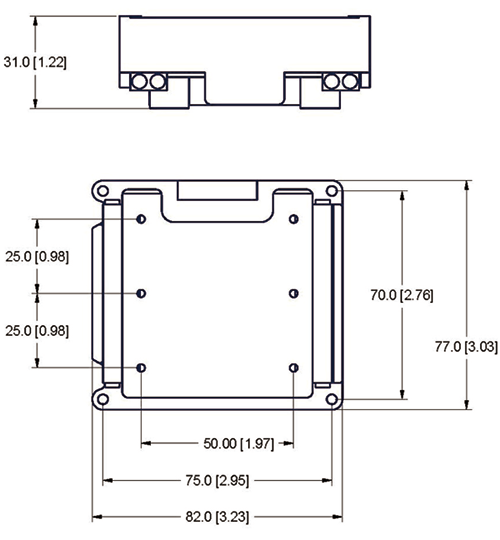

寸法図
技術資料
