LCR メーター VS インピーダンスアナライザ
MFIA 5MHz インピーダンスアナライザ / 高精度 LCRメーター
MFIA は両方の機器の機能を提供しているため、LCR メーターとインピーダンスアナライザの違いについてよく聞かれます。
LCR メーターとインピーダンスアナライザは、容量、インダクタンス、抵抗などのインピーダンスパラメーターを測定するという点で基本的に似ています。位相感度のある電圧対電流比を測定することによってこれを実現します。この比率は、インピーダンスの実数部と虚数部とともに、絶対インピーダンスや位相などの基本インピーダンス値を示します。
これらの基本測定値から、ユーザー定義のなど価回路モデルを基本値に適用することによって、インピーダンスパラメーターを導き出すことができます。これらのパラメーターには、静電容量、インダクタンス、および抵抗が含まれます（したがって、LCR メーターという名前）。加えて、ｑファクター、散逸およびコンダクタンスを含むさらなるパラメーターもまた導き出すことができます。
インピーダンスアナライザにはこの機能が含まれていますが、周波数を掃引して取得したインピーダンスパラメーターをグラフィカルに表示する機能もあります。これは、固定周波数で取得する LCR メーターとは対照的です。とはいえ、LCR メーターの中にはさまざまな固定周波数で集録するものがあるため、追加の手順でデータからインピーダンスパラメーターを補間できます。

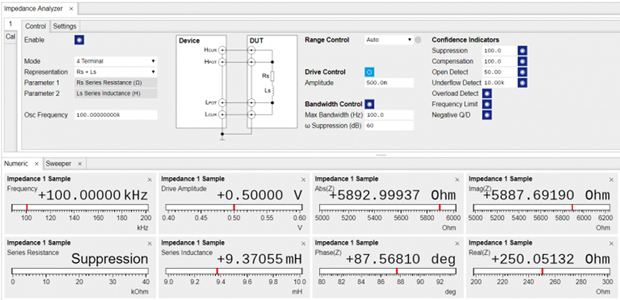

図1：MFIA数値タブを示すLabOneのスクリーンショット。 被試験デバイスは10 mH SMD です。
テスト信号は 0.5 V、テスト周波数は 100 kHz です。
MFIA の LCR メーター機能にアクセスするには、図1 に示すように数値タブを選択します。ここでは、固定測定周波数と取得したインピーダンスパラメーターを表示することができます。 数値タブは実験に関連するパラメーターを表示するように自由に設定することができ、任意の固定周波数は 1 MHz から 5 MHz の間で選択できます。 オプションの MF-MD オプションを使用すると、2つの異なる周波数で同時に測定することもできます。 数値タブに表示される値は、図2 に示すように、プロッタタブを使用して時間領域にプロットすることもできます。プロッタは、時間の関数として複数のパラメーターを表示し、ベクトルグラフィックまたはさらなる分析のために csv 形式のデータで表示をエクスポートできます。

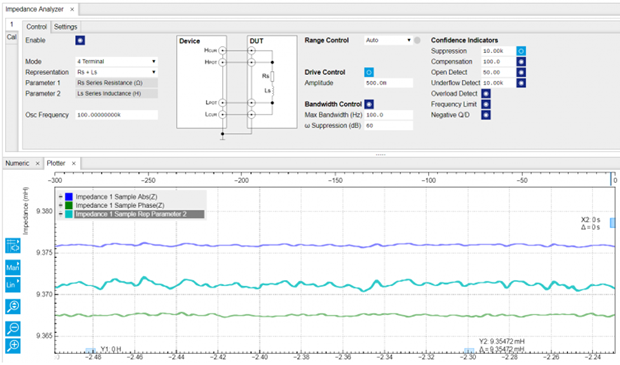

図2：プロッタタブを表示した LabOne のスクリーンショット。プロッタは選択されたインピーダンスパラメーターを時間の関数として表示します。この場合は abs（Z）、位相およびインダクタンスです。 横軸は測定開始後の時間（秒）です。
MFIA をインピーダンスアナライザとして使用するには、図3 に示す[スイーパー]タブを開きます。スイーパーを使用すると、測定周波数（またはオフセットバイアスなどの他のパラメーター）を掃引し、周波数の関数としてインピーダンスパラメーターを取得できます。 スイーパーのオートレンジ機能は、1 MHz から 5 MHz まで連続的に掃引できることを意味し、すべてのレンジ変更は自動的に処理されます。
![図3：MFIA の [スイーパー] タブを示す LabOne のスクリーンショット](/our-vendors/zhinst/MFIA/MFIA-app/o87jut0000002vne-img/LCR_meter-img3.png)

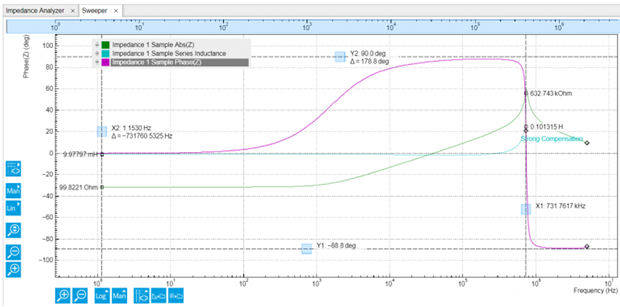

図3：MFIA の [スイーパー] タブを示す LabOne のスクリーンショット。1 Hz から 5 MHz までの10 mH インダクタのabs（Z）、位相、およびインダクタンスの連続掃引を示します。
MFIA は高精度 LCR メーターとインピーダンスアナライザの両方であり、ユーザーはこれらの機能を切り替えることができます。 さらに、複数のタブを同時に操作できる強力な LabOne ソフトウェアのおかげで、ユーザーは MFIA で両方の機能を同時に使用できます。 つまり、LCR メーターとインピーダンスアナライザーのどちらかを選択する必要がなくなり、両方を1つの機器にまとめることができます。
