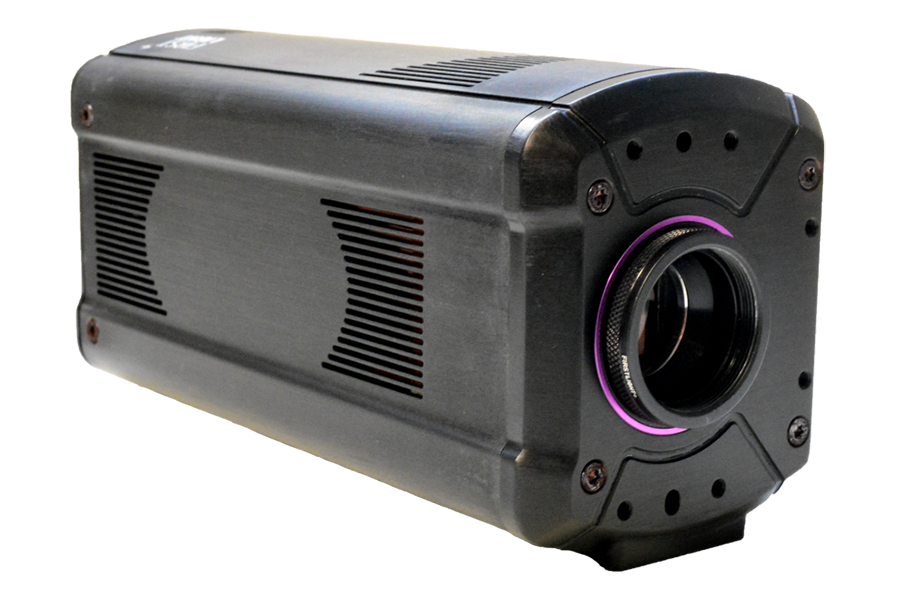

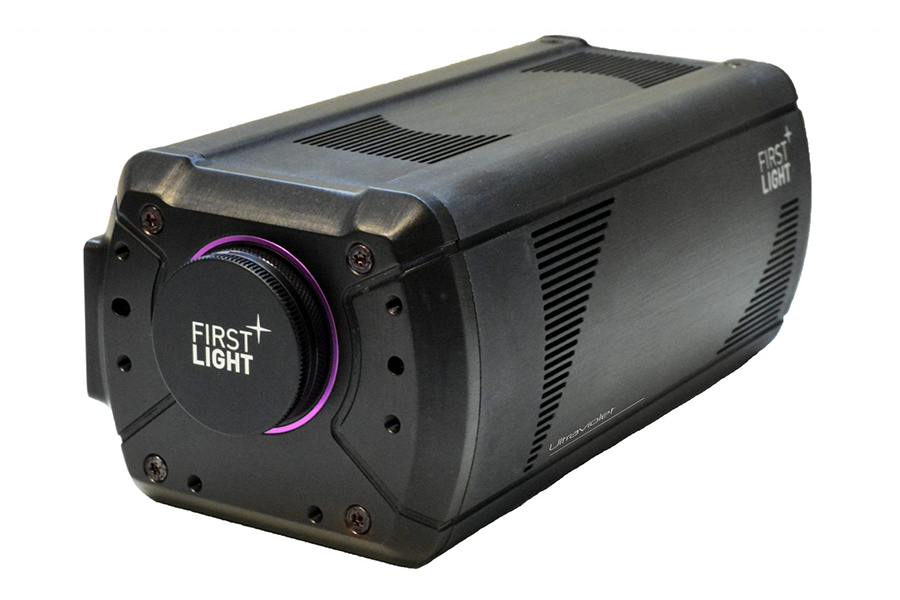

UV波長拡張 グローバルシャッター搭載
高速sCMOSカメラ C-BLUE One UV
2024年秋以降発売予定
産業用途で利用される紫外線に最適化された科学用カメラです。 200～1000nmまでの広い波長範囲を撮影可能で、高速CMOSイメージングの新しい可能性を開きます。
8.1MP（2856 x 2848ピクセル、2.74µmピッチ）の高解像度を持つモノクロCMOSグローバルシャッターセンサーは、 200～400nmの波長域に最適化されており、300nmで50%以上、220nmで30%の量子効率を実現しています。 C-BLUE One UVは GigE Vision カメラであり、GenICam規格に対応しています。
主な特長
- 2848 x 2848 px｜8.13MP sCMOS
- 画素ピッチ2.74 µm
- 読み出しノイズ1.31 e- MED read noise
-
170 fps（8 bits Full frame）｜121 fps（12 bits Full frame）
グローバルシャッター
- UV-Visible Optimized for 200 - 400 nm
- HDR 80 dB｜true 16 bit イメージ
- High speed interface options
- 高速インターフェース オプション有
仕様
| Sensor Specifications | C-BLUE One UV |
|---|---|
| Sensor type | Back Illuminated Scientific CMOS | Type 2/3 Monochrome CMOS |
| Active pixels (W x H) | 2848 x 2848 (8.13 Megapixel) |
| Sensor size | 2856 x 2912 | 16.6 x 14.0 mm |11.2 mm diagonal |
| Shutter architecture | Global shutter |
| Maximum Quantum Efficiency | > 70% |

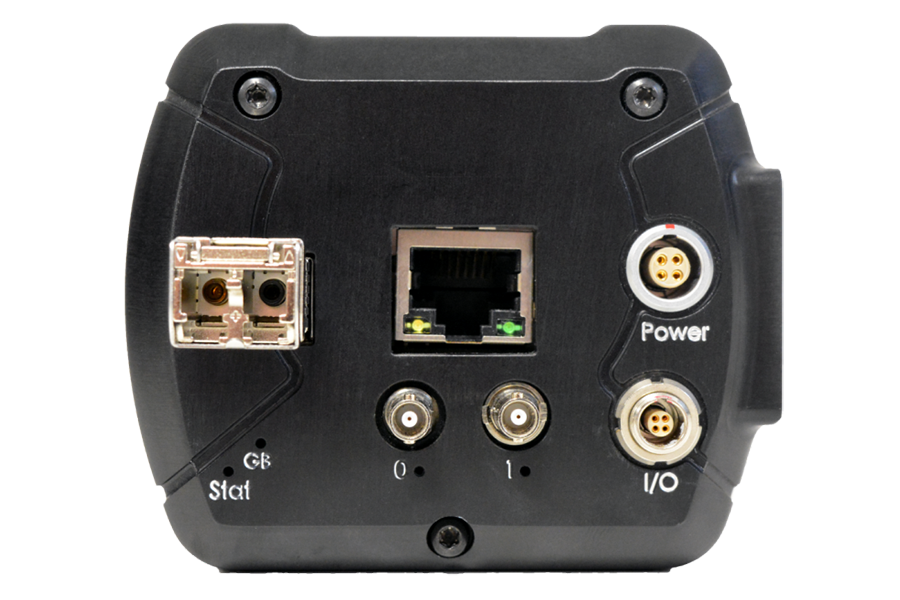

| Interface options | CoaXPress 2.0 (CXP-12) | High speed SFP+ 10 GigE interface with Ethernet or Fibre GigE Vision GenICam compatible |

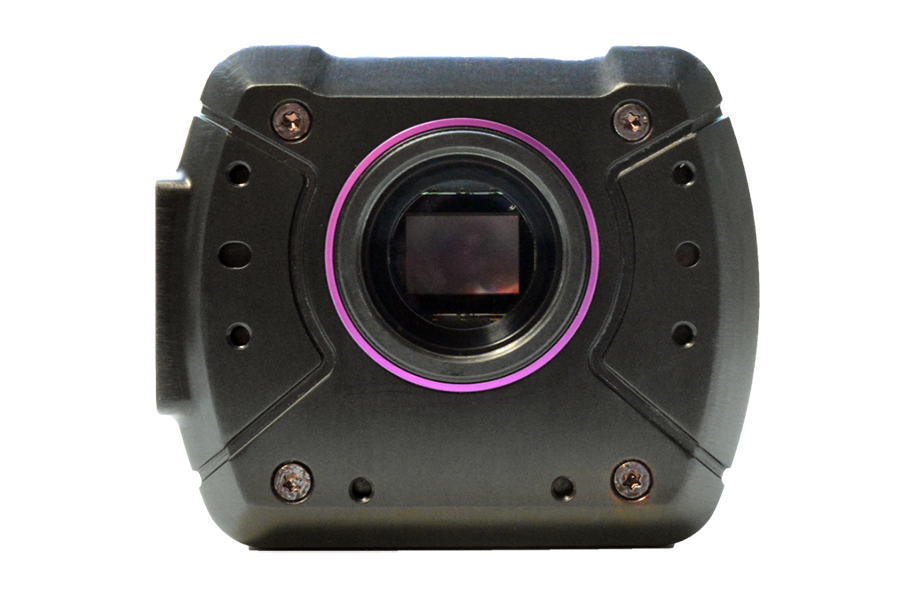

| Optical interface | C-Mount / CS-Mount |
| Camera Specifications | C-BLUE One UV CoaXPress |
C-BLUE One UV GigE Vision |
|---|---|---|
| Analog gain | 0 to 24 dB | 0 to 24 dB |
| Quantization A/D | 8, 12 bits | 8, 12 bits |
| Quantization with HDR (High Dynamic Range) | 16 bits | 16 bits |
| Readout Noise (24 dB, @ 50µs) | 1.31 e-MED (typical) | 1.40 e-RMS (typical) | 1.31 e-MED (typical) | 1.40 e-RMS (typical) |
| Dark Current at 10°C sensor temperature | 0.017 e-/p/s (typical) | 0.017 e-/p/s (typical) |
| Full well capacity (0 dB) | 9.2 ke- | 9.2 ke- |
| Maximum speed Full Frame | 170 fps (8 bit) 121 fps (12 bit) NA (16 bits (HDR)) |
To be measured (8 bit) To be measured (12 bit) NA (16 bits (HDR)) |
| Maximum speed in 2x2 binning full frame | 516 fps (8 bit) 392 fps (12 bit) NA (16 bits (HDR)) |
To be measured (8 bit) To be measured (12 bit) NA (16 bits (HDR)) |
| Minimum integration time | 4.34 µs (8 bit) 5.15 µs (12 bit) 5.15 µs (16 bits (HDR)) |
4.72 µs (8 bit) 6.97 µs (12 bit) | 5.84 µs (12 bit packed) 5.22 µs (16 bits (HDR)) |
| Additional Features | C-BLUE One UV |
|---|---|

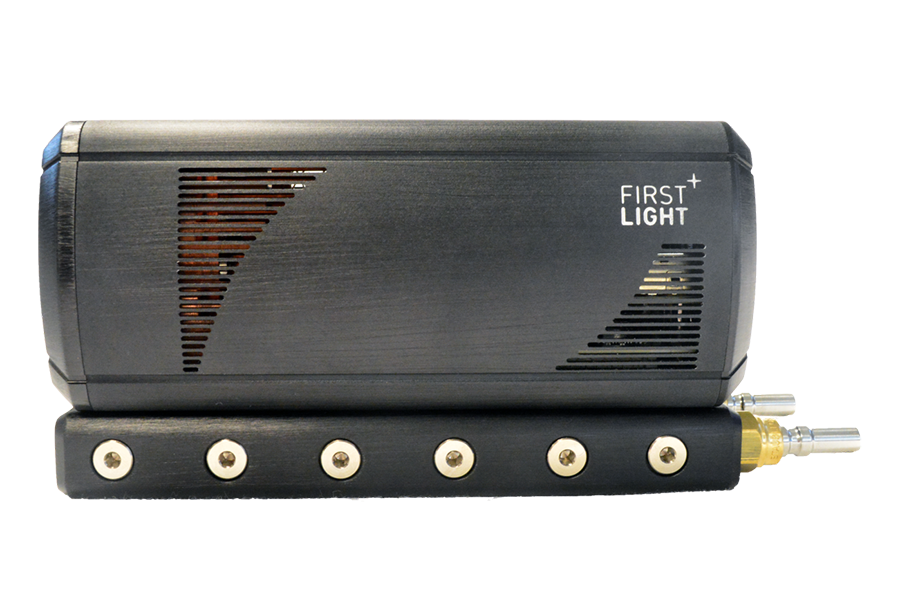

| Operating temperature | -10°C to 50°C Stabilization with ΔT° of 25°C between case and sensor (typ. 0°C for 25°C environment) Optional liquid cooling plate |
| Software | Graphical User Interface: First Light Vision Software Development Kit: (C, C++, C#, Python, MatLab) / LabVIEW / µManager |
Frame rate table
| Lines | 8 bits CXP |
8 bits GigE |
12 bits CXP |
12 bits GigE |
16 bits (HDR) CXP |
16 bits (HDR) GigE |
12 Packed (GigE Vision only) |
|---|---|---|---|---|---|---|---|
| 16 | 1867 | 1867 | 1573 | 1534 | 1174 | 1146 | 1534 |
| 54 | 1597 | 1597 | 1307 | 1275 | 901 | 879 | 1275 |
| 256 | 1012 | 1012 | 779 | 674 | 466 | 455 | 760 |
| 1024 | 410 | 361 | 298 | 188 | 159 | 155 | 250 |
| 2848 | 170 | 141 | 121 | 72 | 62 | 60 | 96 |
技術資料
- C-BLUE One UV UV領域拡張型グローバルシャッターサイエンティフィックCMOSカメラ：日本語版データシート
- C-BLUE One UV UV領域拡張型グローバルシャッターサイエンティフィックCMOSカメラ：英語版データシート
活躍が期待される分野
- 天文
- ライフサイエンス・研究
- 産業
- 監視・保安
