XY走査スリット型 ビームプロファイラー
Beam'R2
Beam'R2 回転スキャンタイプのビームプロファイラーです。
ディテクターは以下の２つのいずれかから選ぶことが可能です。
- Si（190～1150nm）
- InGaAs（650～1800nm）
本ビームプロファイラーのユニークな特長として、Si とInGaAs 両方のディテクターを搭載し、１台で幅広い波長帯に対応することも可能です。
また、ディテクターを２つ搭載した場合に限り、InGaAs（extended）ディテクターを搭載可能で、最長で～2,500nmまで測定可能です。
特長
-
幅広い波長に対応
190 ～ 1150nm、Silicon ディテクター
650 ～ 1800nm、InGaAs ディテクター
1000 ～ 2300 または 2500nm、InGaAs（extended）ディテクター - ビーム径 5µm ～ 4mmまでのレーザーに対応（Siディテクター、Knife Edgeモード 1µm設定時）
- 0.1µm の測定分解能
- Linear & log X-Y profiles, centroid
- プロファイルズーム & スリット幅補正 機能あり
- CW; パルスレーザー、Φµm ≥ [500/(PRR in kHz)]
- USB2.0、バスパワー駆動
- M² 測定オプションあり（ビーム伝播、広がり角、フォーカスの解析に）
アプリケーション
- レーザープリンティング及びマーキング用のレーザーの測定
- 医療用レーザーの測定
- 半導体レーザーシステムの測定
- 通信用ファイバーオプティクの組立焦点合わせ（要LensPlate2™ オプション）
- レーザーの開発、及びレーザーシステムの点検、修理

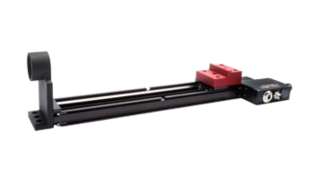

- M²の測定（要 M2DUステージ）
仕様
| Wavelength | Si detector: 190 to 1150 nm InGaAs detector: 650 to 1800 nm Si + InGaAs detectors: 190 to 1800 nm Si + InGaAs (extended) detectors: 190 to 2300 or 2500 nm |
|---|---|
| Scanned Beam Diameters | Si detector: 5 µm to 4 mm‚ to 1 µm in Knife-Edge mode InGaAs detector: 10 µm to 3 mm‚ to 1 µm in Knife-Edge mode InGaAs (extended) detector: 10 µm to 2 mm‚ to 1 µm in Knife-Edge mode |
| Beam Waist Diameter Measurement | Second moment (4s) diameter to ISO 11146 Fitted Gaussian & TopHat 1/e² (13.5%) width User selectable % of peak Knife-Edge mode for very small beam |
| Measured Sources | CW; Pulsed lasers‚ Φ µm ≥ [500/(PRR in kHz)] |
| Resolution Accuracy | 0.1 µm or 0.05% of scan range ± < 2% ± = 0.5 µm |
| Maximum Power & Irradiance | 1 W Total & 0.5 mW/µm² |
| Gain Range | 1‚000:1 Switched 4‚096:1 ADC range |
| Displayed Graphics | X-Y Position & Profiles‚ Zoom x1 to x16 |
| Update Rate | ～5 Hz |
| Pass/Fail Display | On-screen selectable Pass/Fail colors. Ideal for QA & Production. |
| Averaging | User selectable running average (1 to 8 samples) |
| Statistics | Min.‚ Max.‚ Mean‚ Standard Deviation Log data over extended periods |
| XY Profile & Centroid | Beam Wander display and logging |
| Minimum PC Requirements | Windows, 2 GB RAM, USB 2.0/3.0 port |
-
※製品仕様は改良等により、予告なしに変更となる場合あります。
