APL（位置決めポインター）機能

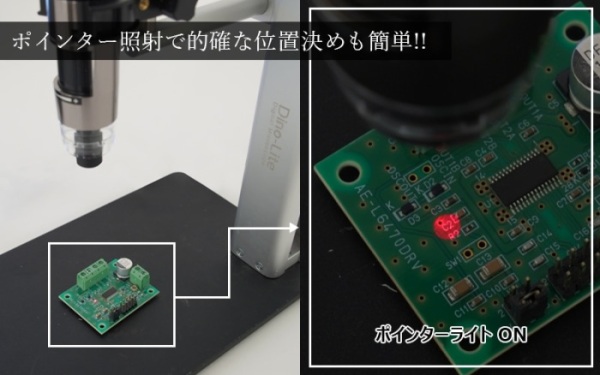

APL（位置決めポインター）は、観察対象物の位置を的確に決めることができる機能です。レンズ内から照射するレーザー光によって、観察範囲の中心点を赤色でピンポイントで示します。これにより、Dino-Liteの設置位置と対象物の置き場所の関係が一目で確認できます。
ポインターライトは ON / OFF どちらの状態でも、観察や撮影が可能です。

従来のモニター画面だけを見ながらの位置を合わせでは、Dino-Liteの倍率が高いほど、また対象物と本体との作動距離が長いほど、位置合わせが難しくなります。APL機能を使うことにより、Dino-Liteの狭い観察範囲にも正確に入れることができ、作業効率がアップします。

使用方法

• ①

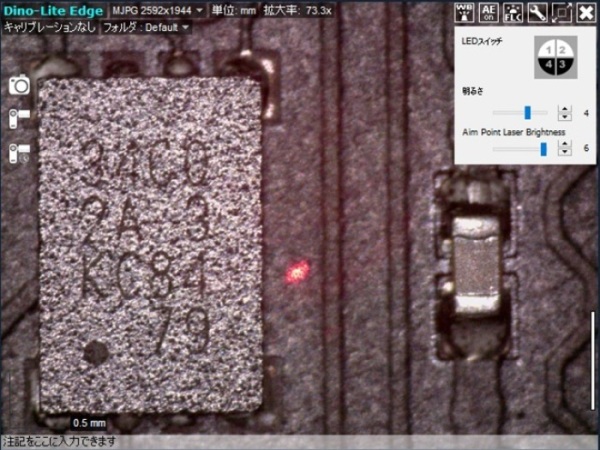

  LEDアイコンで「Aim Point Laser」を ON にします。
• ②
  赤色で示された場所に、観察したい対象物を動かしたり、Dino-Liteの位置を調節します。
• ③
  赤色の範囲が小さくなる所がピントが合う位置です。
• ④
  「Aim Point Laser」を OFF にして、ピントを合わせます。
