作動距離と撮影範囲
作動距離（WD）
作動距離は、「Dino-Lite」から「観察対象物」までの距離です。
Dino-Lite シリーズは、倍率毎に作動距離が決まっているため、倍率を変更したら、最適な作動距離にDino-Lite の位置を調整する必要があります。
必要な作動距離が決まっている場合、作動距離からモデルを絞っていくこともできます。
撮影範囲（FOV＝視野）
撮影範囲は、Dino-Lite で観察できる範囲です。
Dino-Lite シリーズは、倍率毎に固定の視野（FOV）を持っており、倍率を変えることで撮影範囲を拡大・縮小することができます。
対象物のサイズやどれくらの範囲を映し出したいか決まっている場合、撮影範囲の値から必要な倍率を絞ることもできます。
倍率 ・ 作動距離 ・ 撮影範囲 の参考値
- 以下表はおおよその数値を表しており、モデルによって違いがあります。

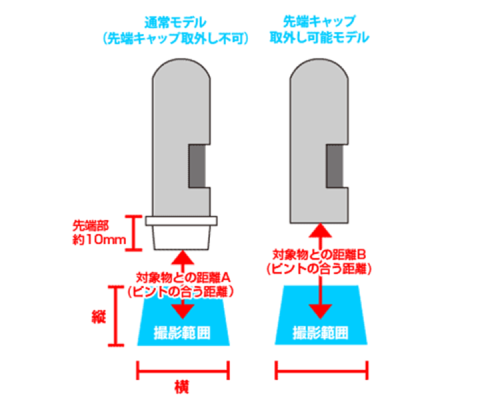

- 作動距離A（キャップ有り）の値が「-（マイナス）」の場合、キャップの内側にピントが合います。
- 先端キャップの長さは約10mmです。先端キャップ取外し可能モデルは、作動距離がプラス 10mm 長くなります。
- 倍率は、本体のダイヤルに表示している倍率とは異なる場合があります。
10 - 140倍 （Edge シリーズ 望遠モデル）
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 10倍 | 227 mm | 235 mm | 40 mm | 30 mm |
| 20倍 | 105 mm | 113 mm | 20 mm | 15 mm |
| 70倍 | 26 mm | 34 mm | 5.6 mm | 4.5 mm |
| 100倍 | 21 mm | 29 mm | 3.9 mm | 3.1 mm |
| 140倍 | 23 mm | 31 mm | 2.8 mm | 2.2 mm |
10 - 90倍 （Premier シリーズ 望遠モデル）
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 20倍 | 151 mm | 161 mm | 20.0 mm | 15.0 mm |
| 40倍 | 77 mm | 87 mm | 10.0 mm | 7.5 mm |
| 60倍 | 56 mm | 66 mm | 6.5 mm | 5.2 mm |
| 80倍 | 48 mm | 58 mm | 5.0 mm | 3.8 mm |
| 90倍 | 47 mm | 57 mm | 4.4 mm | 3.3 mm |
20 - 220倍 （Edge シリーズ 通常倍率モデル）
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 20倍 | 52 mm | 60 mm | 20.0 mm | 15.0 mm |
| 70倍 | 0 mm | 7 mm | 5.6 mm | 4.5 mm |
| 130倍 | -3.5 mm | 5 mm | 3.0 mm | 2.4 mm |
| 180倍 | 0 mm | 8 mm | 2.2 mm | 1.7 mm |
| 220倍 | 4 mm | 12 mm | 1.8 mm | 1.4 mm |
20 - 230倍 （Premier シリーズ 通常倍率モデル）
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 20倍 | 50 mm | 60 mm | 20.0 mm | 15.0 mm |
| 55倍 | 0 mm | 10 mm | 7.2 mm | 5.4 mm |
| 100倍 | -5 mm*1 | 5 mm | 4.0 mm | 3.0 mm |
| 200倍 | 0 mm | 10 mm | 2.0 mm | 1.5 mm |
| 230倍 | 3 mm | 13 mm | 1.7 mm | 1.3 mm |
400 - 470倍 モデル
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 400倍 | 0 mm | ー | 1.0 mm | 0.8 mm |
500倍 モデル
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 500倍 | 0 mm | ー | 0.8 mm | 0.6 mm |
800倍 モデル
| 倍率 | 作動距離A（キャップ有り） | 作動距離B（キャップ無し） | 撮影範囲（横） | 撮影範囲（縦） |
|---|---|---|---|---|
| 800倍 | 0 mm | ー | 0.5 mm | 0.4 mm |
