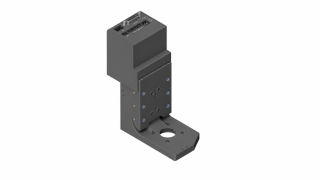

対物レンズフォーカス用ステージ
（リニアサーボモータ式）
DOF-5
従来のピエゾ・フォーカスステージからの置換えに！
高帯域幅を実現する対物レンズフォーカス用ステージ（リニアサーボモータ式）
DOF-5 対物レンズフォーカス用ステージは、従来のピエゾステージに比べ、5 mmの広い移動範囲と225 Hzを超える高い帯域幅を、圧倒的なコストパフォーマンスで提供します。
サーボドライブとモーションコントローラーをステージ内部に組み込むことで、複雑な配線を排除し、システム全体のコストを抑えつつ、同等またはそれ以上の性能を実現しています。
- すべての制御を内部に搭載：外部接続はケーブル1本のみ
- 5 nm RMSの位置安定性：高精度な動作をサポート
- 25 nmの繰り返し精度：一貫した性能を提供
- 試作に最適、量産にもコスト効率が高い
「ショート・トラベルレンジ」と「圧電鳴音」というピエゾの制限から開放し、スピードや分解能など、ピエゾにおけるすべての利点を低価格で提供します。 このDOF-5ステージは、プロトタイプから量産プロジェクトまで幅広いニーズに応え、高精度を求める光学機器の分野で特に効果を発揮します。
仕様
| Travel (mm) | > 5 |
|---|---|
| Payload Mass (g) | 100 – 900 |
| Resolution (nm) | 1.25 or 5 |
| Servo Bandwidth (Hz) | ≥ 225 Hz |
| Stability (nm RMS) | 5 |
| Step & Settle | 100 nm within +/- 15 nm in < 15 ms |
| Bi-Directional Repeatability (nm) (for 500nm moves) | 25 |
| Homing Repeatability (µm) | 1 |
|---|---|
| Overall Size, excluding objective mount (mm) | 77 x 82 x 30 |
| Max Acceleration (m/s/s) with 1 kg | 6 |
| Max Velocity (mm/s) | 125 (with 5 nm resolution) |
| Communications | RS232, RS485 full or half Duplex, CAN2.0B |
| Inputs | Step and direction |
-
※Other resolutions available, for low numerical aperture objective options, contact an applications engineer.
製品詳細
DOF-5 オブジェクティブフォーカシングステージは、ピエゾ電動モーターを採用したステージと比較し、5 mmの広い移動範囲と225 Hzを超える高い帯域幅を、圧倒的なコストパフォーマンスで提供します。サーボドライブとモーションコントローラーをステージ内部に組み込むことで、複雑な配線を不要にし、全体的なシステムコストを抑えながら、同等またはそれ以上の性能を実現しています。
-
Dover Motion DOF-5 Objective Focusing Stage
幅広い移動量と柔軟性
DOF-5は5 mm以上の移動量を提供し、エンジニアリングの柔軟性を大幅に向上させます。従来のピエゾシステムでは、通常100～300ミクロンという制限があり、性能に妥協が必要でした。移動量を拡張しようとすると、レバー増幅を用いた場合でも、共振周波数や剛性が大幅に低下します。DOF-5はこの問題を解消し、追加の粗位置決め軸が不要となるため、よりシンプルなシステム設計が可能です。また、オートフォーカスシステムとの直接接続にも対応しており、容易な統合を実現します。
DOF-5の特長とメリット
ハードウェアの柔軟性
- コンパクトなモーションステージと小型コントローラーを統合した独自設計
- 電源・通信を一本化したシンプルなケーブル接続
- 最小限のフットプリントで統合が容易、部品数を削減
性能
- 高精度かつ高性能なモーション制御と専用ソフトウェアツールに対応
- 特許取得済みの革新的アーキテクチャで、優れたコストパフォーマンスを実現
- ブラシレスリニアモーター、非接触エンコーダー、クロスローラーリニアベアリングによる長寿命設計
信頼性
- Fortune 500企業に22,000台以上のモーションシステムを納入した実績
- 95%以上の納期遵守率
- 経験豊富なサプライヤーによる高い信頼性
統合型ソリューション
DOF-5は、エンコーダー、補間器、ドライブ、モーションコントローラーをすべてステージ内部に統合しており、高い位置安定性を実現します。外部配線や接地不良などによるノイズエラーを防ぎ、フィードバック信号の精度を向上させます。また、DOF-5はSmartStage XYと連携することで、X、Y、Zステージを統一的に制御できるソリューションを提供し、ソフトウェアアーキテクチャを簡素化します。
高精度リニアモーター
ブラシレスリニアサーボモーターとクロスローラーベアリングを搭載し、DOF-5は光学顕微鏡用途において高いサーボ帯域幅と優れた応答性を提供します。この設計は米国特許10,367,436により保護されています。
DOF-5は、精度と信頼性を求める光学顕微鏡や精密機器のアプリケーションに最適な選択肢です。性能とコスト効率のバランスに優れたこのフォーカシングステージで、システム設計の可能性を広げてみませんか？
各部名称と説明
-
①対物レンズマウントは、ステージの動きと平行になるように高精度にアライメントされています
-
②対物レンズは、通常の顕微鏡では下向きに配置され、倒立顕微鏡では上向きにすることができます
-
③運動軸と光軸のアライメントを迅速、正確、かつ繰り返し行うための高精度なエッジがあります
-
④コンスタントフォースカウンターバランスが搭載されています
-
⑤光学リニアエンコーダとハーフトラベルホーミングベーン（移動範囲の半分で位置を検出し、装置の原点復帰を実現する機構）が搭載された、高性能な内部サーボ駆動・制御が可能です
-
⑥電源、通信、高速オートフォーカスI/O用のシングルロッキングコネクターが備わっています
-
⑦微調整可能な正負方向のエンドオブトラベルストップにより、対物レンズがサンプルに衝突するのを防ぎます
-
⑧強靭なクロスローラベアリングを採用することで、フレクシャステージ特有の平面外の変形や可動性の問題を回避し、高速な移動と安定した位置合わせを実現します
-
⑨前面または背面から取り付けることができる便利な構造です
アプリケーション
DOF-5 オブジェクティブフォーカシングステージは、デジタル顕微鏡の自動化におけるスループット、解像度、安定性の向上要求に応えるために開発されました。現代のバイオメディカル、ライフサイエンス、診断機器は、自動化されたデジタル顕微鏡技術に大きく依存しています。DNAシーケンサーや細胞イメージング機器、デジタル病理スキャナーなどは、デジタル顕微鏡技術を活用する多くのアプリケーションの一例です。
当社は、次のような用途を支えるために、数千台ものオブジェクティブフォーカシングステージを出荷してきました。
主なアプリケーション
- 次世代シーケンシング（NGS）
- デジタル細胞形態解析
- 自動デジタル病理学
- 光学計測機器
- 半導体およびナノテクノロジーイメージング
- デジタル顕微鏡
- ハイコンテントイメージング
- 自動細胞カウント
DOF-5は、これらの分野において求められる高精度と高い信頼性を提供することで、幅広い産業で活用されています。最新の自動化顕微鏡技術を支えるDOF-5ステージで、より高度な研究や製品開発を実現してみませんか？
