ファイバーカップル AOM Fiber-Q®
1060 nm｜6 ns｜300 MHz｜PM
型番：T-M300-0.1C2G-3-F2P

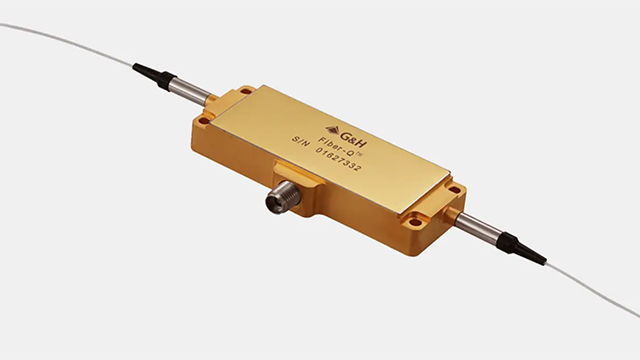

1060 nm で使用するための密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間は 6 ns、動作周波数は 300 MHz で、PM ピグテールで使用します。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
用途
- バイオメディカル
- 光センシング
- パルスピッカー
仕様
| Interacting Material | Tellurium dioxide |
|---|---|
| Wavelength | 1060 nm |
| Frequency | 300 MHz |
| Rise/Fall Time | 6 ns |
| Average optical power handling | Max: 0.5 W |
| Peak Optical Power Handling | Max: 0.25 kW |
| Insertion Loss | Max: 3 dB |
| Polarization Dependent Loss | Max: 0.5 dB |
| Polarization Extinction Ratio※ | Min: 15 dB, Typical: 20 dB |
| Extinction Ratio | Min: 50 dB |
|---|---|
| Return Loss | Min: 40 dB (RF ON/RF OFF) |
| VSWR | Max: 1.5 : 1 |
| Input Impedance | 50 Ω |
| Peak RF Power | 5 W (Max duty cycle 20%; Max pulse-length 1 µs) |
| Fiber Type | Fujikura PM980 or equivalent |
| Fiber Length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber Termination | Bare fiber |
| SM/PM | PM |
