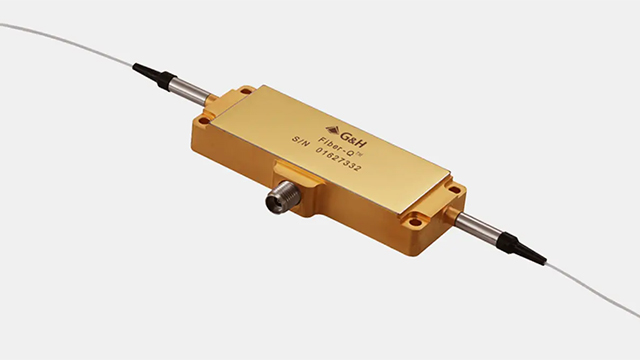

ファイバーカップル AOM Fiber-Q®
1310 nm｜70 ns｜40 MHz｜SM, PM
型番：T-M040-0.5C8H-3-F2S/ T-M040-0.5C8H-3-F2P
1310 nm で使用する密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間は 70 ns、動作周波数は 40 MHz で、SM および PM ピグテールで使用します。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
- カスタム構成可能
用途
- センシング（ヘテロダイン干渉法）
- 強度変調
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1310 nm |
| Average optical power handling | Max: 1 W |
| Peak optical power handling | Max: 1 kW (depending on pulse width) |
| Insertion loss | Max: 3.5 dB |
| Polarization dependent loss | Max: 0.1 dB |
| Polarization extinction ratio※ | Min: 18 dB |
| Extinction ratio | Min: 50 dB |
| Return loss | Min: 40 dB (RF on/off) |
| Rise/Fall Time | 70 ns |
| Frequency | 40 MHz |
|---|---|
| VSWR | Max: 1.5 : 1 |
| Input impedance | 50 Ω |
| RF power | Max: 0.4 W, typ 0.3 W |
| Frequency shift | 40 MHz (upshift) |
| Fiber type | SMF28/Nufern PM1300-XP1※ or equivalent |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber termination | Bare fiber |
| SM/PM | SM, PM※ |
-
※T-M040-0.5C8H-3-F2P
