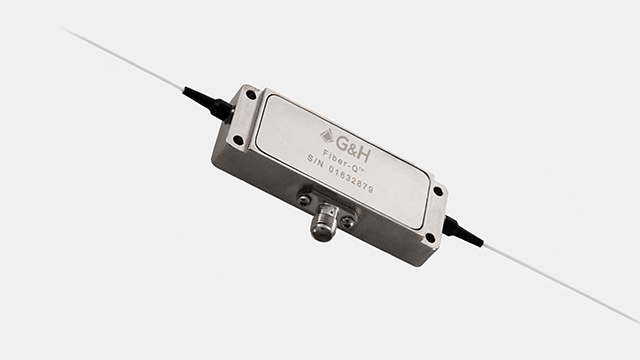

ファイバーカップル AOM Fiber-Q®
1060 nm｜30 ns｜150 MHz｜SM
型番：S-M150-0.4C2G-3-F2S
1060 nm で使用するファイバー結合型音響光学変調器。立ち上がり/立ち下がり時間は 30 ns、動作周波数は 150 MHz で、SM ピグテールで使用します。この製品は IP54 (防塵/防滴、非密閉) で密封されています。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
用途
- ファイバーレーザー
- ファイバーアンプ
- パルスピッカー
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1060 nm |
| Frequency | 150 MHz |
| Rise/Fall Time | 30 ns |
| Average optical power handling | Max: 5 W |
| Peak optical power handling | 30 kW (Dependent on pulse width) |
| Insertion loss | Max: 2 dB, Typical: 1.7 dB |
| Polarization dependent loss | Max: 0.5 dB, Typical: 0.2 dB |
| Extinction ratio | Min: 50 dB |
| Return loss | Min: 30 dB (RF ON/RF OFF) |
|---|---|
| VSWR | Max: 1.3：1 |
| Input impedance | 50 Ω |
| RF power | 2 W (Absolute maximum rating.Higher power will cause damage.) |
| Frequency shift | 150 MHz (Upshift) |
| Fiber type | HI1060 |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber termination | Bare fiber |
| SM/PM | SM |
