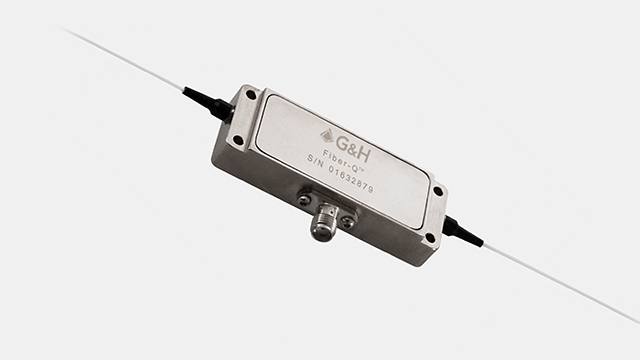

ファイバーカップル AOM Fiber-Q®
1060 nm｜10 ns｜200 MHz｜SM
型番：S-M200-0.1C2G-3-F2P
1060 nm で使用するファイバー結合型音響光学変調器。立ち上がり/立ち下がり時間 10 ns、動作周波数 200 MHz。SM ピグテールで使用します。この製品は IP54 (防塵/防滴、非密閉) で密封されています
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
用途
- ファイバーレーザー
- パルスピッカー
- 光センシング
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1060 nm |
| Frequency | 200 MHz |
| Rise/fall time | 10 ns |
| Average optical power handling | Max: 1 W |
| Peak optical power handling | Max: 1 kW (dependent on pulse width) |
| Insertion loss | Max: 4 dB, Typical: 3.5 dB |
| Polarization extinction ratio | Min: 18 dB |
| Extinction ratio | 45 dB |
| Return loss | Min: 40 dB (RF ON /RF OFF) |
|---|---|
| VSWR | Max: 1.5：1 |
| Input impedance | 50 Ω |
| RF power | Max: 2.5 W (Absolute maximum rating. Higher power will cause damage.) |
| Frequency shift | 200 MHz (Upshift) |
| Fiber type | Fujikura PM980 (SM98-PS- U25A) or equivalent |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber termination | Bare fiber |
| SM/PM | SM |
