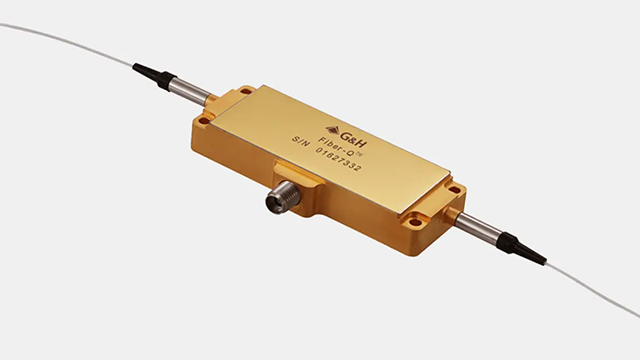

ファイバーカップル AOM Fiber-Q®
1550 nm｜25 ns｜110 MHz｜SM
型番：T-M110-0.2C2J-3-F2S
1550 nm で使用する密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間 25 ns、動作周波数 110 MHz。SM ピグテールで使用します。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 耐久性のある密閉設計
- 安定した性能
- 低消費電力
用途
- センシング（ヘテロダイン干渉法）
- 強度変調
- パルスピッキング
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1550 nm |
| Average optical power handling | Max: 1 W |
| Peak optical power handling | Max: 1 kW (Depending on pulse width) |
| Insertion loss | Max: 3 dB, Typical: 2 dB |
| Polarization dependent loss | Max: 0.3 dB, Typical: 0.2 dB |
| Extinction ratio | Min: 50 dB |
| Return loss | Min: 40 dB (RF ON/RF OFF) |
| Rise/Fall Time | 25 ns |
| Frequency | 110 MHz |
|---|---|
| VSWR | Max: 1.2 : 1 |
| Input impedance | 50 Ω |
| RF power | Max: 3 W (absolute maximum rating. Higher power will cause damage.) |
| Frequency shift | 110 MHz (Upshift) |
| Fiber type | SMF28 |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeve) |
| Fiber termination | Bare fiber |
| SM/PM | SM |
