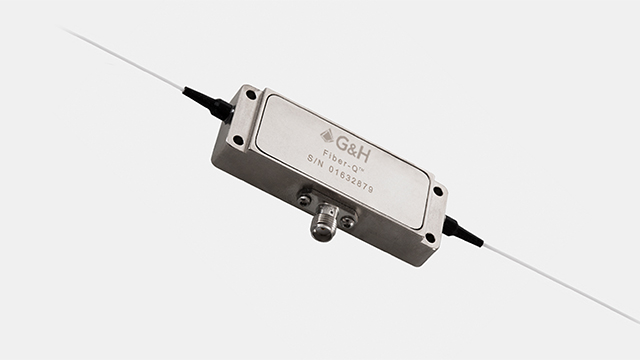

ファイバーカップル AOM Fiber-Q®
633 nm｜25 ns｜200 MHz｜SM, PM
型番：S-M200-0.4C2E-3-F2S/S-M200-0.4C2E-3-F2P
633 nm で使用する密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間 25 ns、動作周波数 200 MHz。SM および PM ピグテールで使用します。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 耐久性のある密閉設計
- 安定した性能
- 低消費電力
用途
- バイオメディカル
- 光学センシング
- パルスピッカー
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 633 nm |
| Optical power handling |
Max: 0.1 W |
| Insertion loss | Max: 3.0 dB, Typical 2.5 dB |
| Polarization dependent loss | Max: 0.5 dB, Typical 0.2 dB |
| Polarization extinction ratio※ | Min: 15 dB |
| Extinction ratio | Min: 50 dB |
| Return loss | Min: 40 dB (RF ON/RF OFF) |
| Rise/Fall Time | 25 ns |
| Operating Frequency | 200 MHz |
|---|---|
| VSWR | Max: 1.3：1 |
| Input impedance | 50 Ω |
| RF power | Max: 1 W (absolute maximum rating, exceeding this will cause damage) |
| Frequency shift | 200 MHz (Upshift) |
| Fiber type | Nufern 630-HP/PM630-HP※ |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber termination | Bare fiber |
| SM/PM | SM, PM※ |
-
※S-M200-0.4C2E-3-F2P
