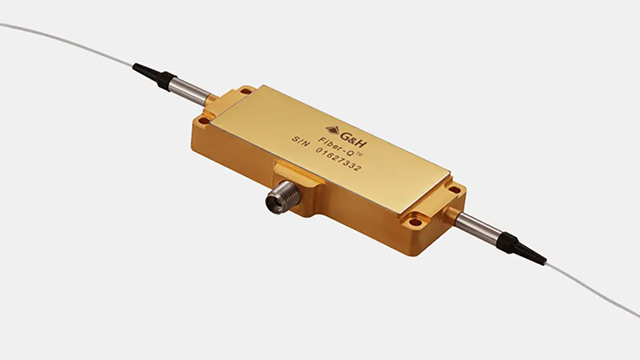

ファイバーカップル AOM Fiber-Q®
1060 nm｜10 ns｜200 MHz｜PM
型番：T-M200-0.1C2G-3-F2P
1060 nm で使用するファイバー結合型音響光学変調器。立ち上がり/立ち下がり時間 10 ns、動作周波数 200 MHz。PM ピグテールで使用します。この製品は IP54 (防塵/防滴、非密閉) で密封されています。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈な密閉設計
- 安定した性能
- 低消費電力
用途
- バイオメディカル
- 光センシング
- パルスピッカー
仕様
| Interacting material | Tellurium dioxide |
|---|---|
| Wavelength | 1060 nm |
| Average optical power handling | Max: 1 W |
| Peak Optical Power Handling | Max: 1 kW (Dependent on Pulse Width) |
| Insertion Loss | Max: 4 dB, Typical 3.5 dB |
| Polarization Extinction Ratio | Min: 18 dB, Typical 20 dB |
| Extinction Ratio | Min: 45 dB |
| Return Loss | Min: 40 dB (RF ON/RF OFF) |
| Rise/Fall Time | Min:10 ns |
| Frequency | 200 MHz |
|---|---|
| VSWR | Max: 1.5 : 1 |
| Input Impedance | 50 Ω |
| RF power | Max: 2.5 W (Absolute Maximum Rating. Higher power will cause damage.) |
| Frequency shift | 200 MHz (Upshift) |
| Fiber type | Fujikura PM980 (SM98-PS- U25A) or equivalent |
| Fiber length | Min: 1.5 m (900 µm PVDF sleeve) |
| Fiber termination | Bare fiber |
| SM/PM | PM |
