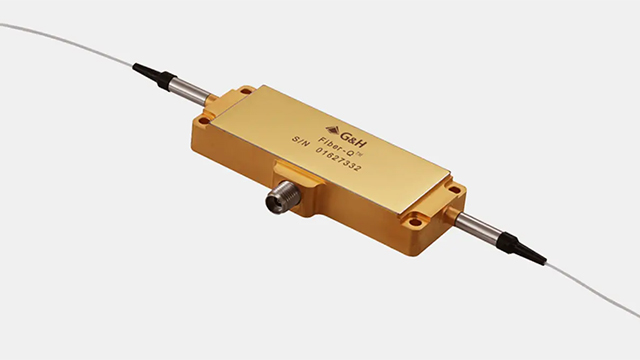

ファイバーカップル AOM Fiber-Q®
2000 nm｜70 ns｜80 MHz｜PM
型番：T-M080-0.3C2Z-3-F2P
2000 nm で使用する密閉型ファイバー結合音響光学変調器。立ち上がり/立ち下がり時間は 70 ns、動作周波数は 80 MHz で、偏波保持 (PM) ピグテールで使用します。
G&H社 は、高出力ファイバー レーザーおよびアンプ システム用の光学コンポーネントの提供を専門としています。結晶材料の選択と配向、切断、研磨、反射防止コーティングからファイバー結合まで、重要な製造プロセスを社内で管理することで、当社のコンポーネントが最高の光学品質であることを保証します。
特長
- 低挿入損失
- コンパクトな低プロファイルパッケージ
- 頑丈なエルメティックデザイン
- 安定した性能
- 低消費電力
用途
- ファイバーレーザー
- パルスピッカー
- 光センシング
仕様
| Interacting Material | Tellurium dioxide |
|---|---|
| Wavelength | 2000 nm |
| Average optical power handling | Max: 1 W |
| Peak optical Power Handling | Max 1 kW (pulse width dependent) |
| Insertion Loss | Max: 3 dB |
| Polarization Dependent Loss※ | Max: 1 dB, Typical 0.7 dB |
| Polarization Extinction Ratio | Min: 15 dB, Typical 20 dB |
| Extinction Ratio | Min: 50 dB |
| Return Loss | Min: 40 dB |
| Rise/Fall Time | 70 ns |
| Frequency | 80 MHz |
|---|---|
| VSWR | Max: 1.5 : 1 |
| Input Impedance | 50 Ω |
| RF Power | Max: 6 W (Duty cycle <10%) |
| Frequency Shift | 80 MHz (Upshift) |
| Fiber type | Nufern PM1950 |
| Fiber Length | Min: 1.5 m (900 µm PVDF sleeving) |
| Fiber Termination | Bare fiber |
| SM/PM | PM |
