低ノイズバタフライ デジタルLDコントローラー
CTL200

変調、温度制御も可能

実績のある、低ノイズバタフライ デジタルLDコントローラー CTL100のデジタルタイプです。

駆動電流 200mA、400mA、600mA の3種類、それぞれに Type1 ・ Type2 のレーザー用を揃えています。

  • CTL200 本体
  • 5.9V 3A 電源

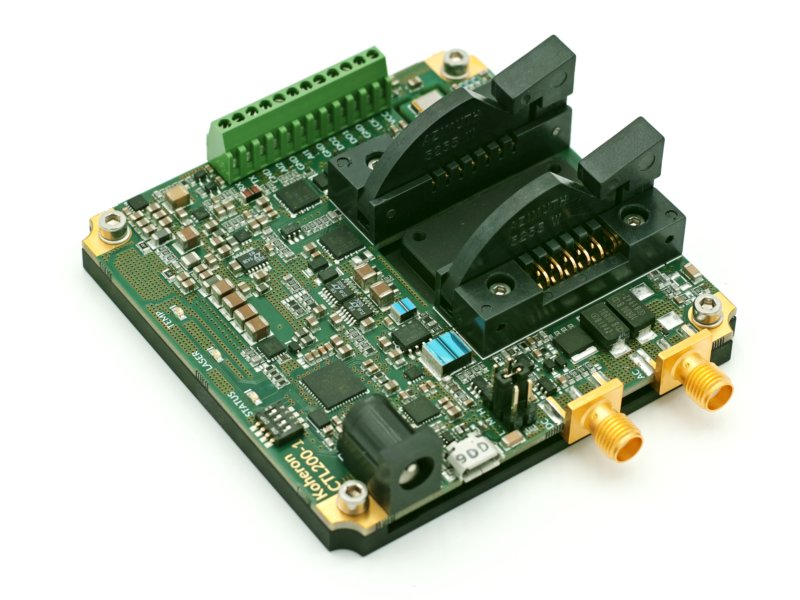

CTL200

仕様

Type 1 レーザー（CTL200-1) 、 Type 2 レーザー（CTL200-2)

電流ドライバ

B-100 B-200 B-400 B-600
駆動電流 3 - 112 mA 5 - 225 mA 10 - 450 mA 15 - 675 mA
駆動電流分解能 2.5 µA 5 µA 10 µA 15 µA
コンプライアンス
電圧（最大電流時） 		3.0 V 3.0 V 3.0 V 2.9 V
RMS ノイズ
（10 Hz - 1 MHz） 		130 nArms 220 nArms 430 nArms 650 nArms
電流ノイズ密度
（1 kHz） 		120 pA/√Hz 230 pA/√Hz 450 pA/√Hz 670 pA/√Hz
温度計数 20 ppm/°C 20 ppm/°C 20 ppm/°C 20 ppm/°C
変調利得 125 µA/V, 1.25 mA/V, 12.5 mA/V 250 µA/V, 2.5 mA/V, 25 mA/V 500 µA/V, 5 mA/V, 50 mA/V 750 µA/V, 7.5 mA/V, 75 mA/V
3 dB 変調帯域 10 MHz 10 MHz 10 MHz 10 MHz
AC 変調カットオフ
周波数 		80 kHz 80 kHz 80 kHz 80 kHz

TEC コントローラー

B-100 B-200 B-400 B-600
最大電流 0.8 A 1.2 A 1.2 A 1.2 A
コンプライアンス
電圧 		±3 V ±3 V ±3 V ±3 V
温度安定性 0.002 °C/°C 0.002 °C/°C 0.002 °C/°C 0.002 °C/°C

LD パワーモニタ

B-100 B-200 B-400 B-600
PD電流 0 - 2.5 mA 0 - 2.5 mA 0 - 2.5 mA 0 - 2.5 mA

その他

B-100 B-200 B-400 B-600
大きさ 75 mm x 85 mm x 27 mm 75 mm x 85 mm x 27 mm 75 mm x 85 mm x 27 mm 75 mm x 85 mm x 27 mm
重さ 104 g 104 g 104 g 104 g
電源電圧 5.7 V to 6.5 V 5.7 V to 6.5 V 5.7 V to 6.5 V 5.7 V to 6.5 V
動作温度 0 - 60 °C 0 - 60 °C 0 - 60 °C 0 - 50 °C
互換性のあるレーザー Floating diodes Floating diodes Floating diodes Floating diodes
