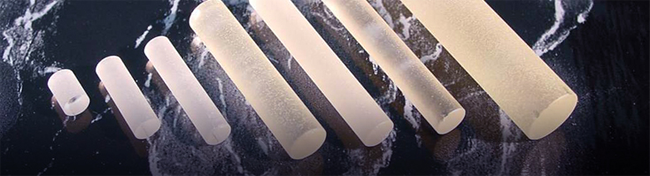

TGG (Terbium Gallium Garnet)

Northrop Grumman Synoptics社のTGG（Terbium Gallium Garnet）は、Faraday RotatorsやIsolatorsに理想的な素材です。
この結晶はテルビウムドープガラスに比べて倍以上のVerdet定数を持ち、光学損失が少なく、熱伝導率が高いため、より優れた性能を発揮します。
特に、赤外波長において効果的な応用が可能であり、高度な光学実験や物理学研究に使用されています。

ご相談・お問合せ

仕様
技術資料

仕様

Applications

Faraday Rotators and Isolators

Advantages

TGG has twice the Verdet constant of a terbium-doped glass.
Thermal conductivity is an order of magnitude greater than typical glass.
Optical losses are lower for TGG than Tb-doped glasses.

Material Properties

Formula	Tb₃Ga₅O₁₂
Crystal Structure	[111]
Extinction Ratio (over 2/3 clear aperture)	30 dB
Verdet Constant (632 nm)	-134 RadT-1m-1
Verdet Constant (1064 nm)	-40 RadT-1m-1
Thermal Conductivity	7.4 W cm-1 K-1
Refractive Index	1.95
Nonlinear Index, n₂	8.0
Figure of Merit, V/a	27
Figure of Merit, V/n₂	5
