光コネクター端面 三次元形状測定システム
MAX / WIZシリーズ
光コネクタの安定した正しい接続を実現するには、接触する端面同士が適切な形状になっている必要があるため、端面形状の精密測定は必須となっています。
光コネクタ端面三次元形状測定システム MAX+/WIZ+シリーズは、単心・多心コネクタの端面形状を自動測定する、IEC国際規格に準拠した非接触の干渉型顕微鏡です。
測定精度の高さや扱いやすさはもとより、コンパクトな筐体とスピーディな測定で、光コネクタ製造現場における作業品質の向上を可能にします。
特長

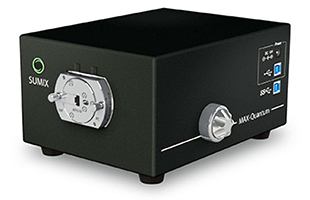

コンパクトで軽量な筐体
筐体はB4ノートよりも小さいスペースに設置できるコンパクト設計で、重さも4kg未満※のため持ち運びも簡単です。
-
※MAX-Quantumのみ重さ4.8kg
汎用PCで測定可能
一般的なWindows PCに測定用ソフトウェアとドライバーをインストールするだけで、すぐに測定を始めることができます。
鮮明な画像をスピーディに表示
広視野角、かつ高解像度を誇る高性能イメージセンサーの採用により、画素の欠落がない高精度な画像測定を実現しています。
豊富なマウント治具
マウント治具が交換式のため、SC・LC・FCといった標準的な光コネクターはもちろん、E2000やMIL-STなどの特殊な光コネクターも測定可能です。 またワンタッチで装着できるため、セッティングもよりスムーズになりました。
AF（オートフォーカス）機能
MAX+およびWIZ+シリーズはAF機能が内蔵されており、測定毎に手動で焦点を合わせる必要がないため、作業が効率的です。

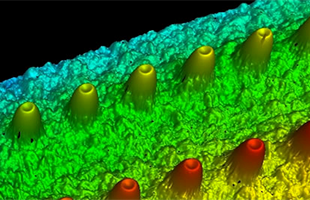

多心測定での高再現性を実現

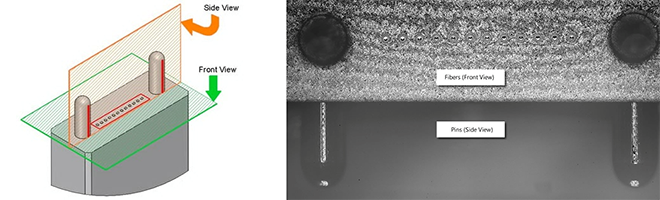

Sumix社独自の最新テクノロジ SideView （ガイドピンの角度をサイドから測定）により、さらに高精度かつ再現性の高い測定が可能となりました。また、コネクターの抑えがなく、突き当ての挿入のみでコネクターの固定が可能なため、自動化ラインへの組み込みも容易です。
セッティング不要
精密研磨加工されたマウント治具の採用により、面倒なキャリブレーションなどの調整作業はほとんど必要ありません。
除振台不要
筐体は入念な除振対策が施されているため、除振台などは必要なく、設置場所を選びません。
ラインアップ・仕様

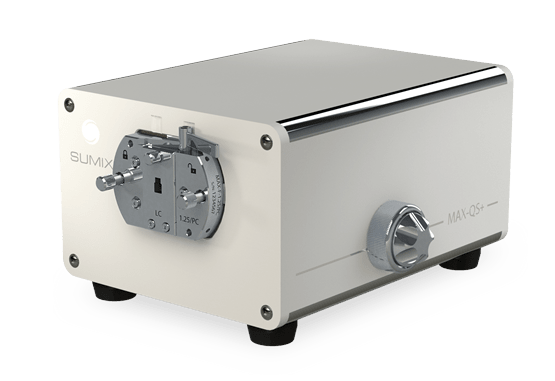

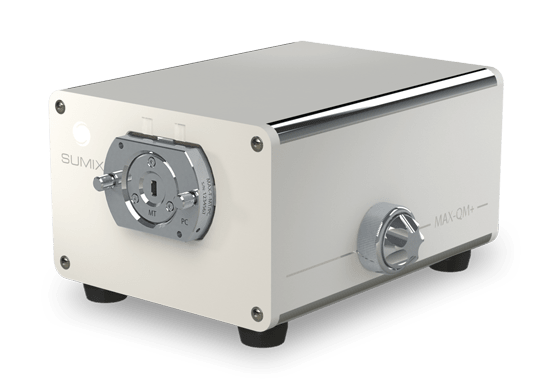

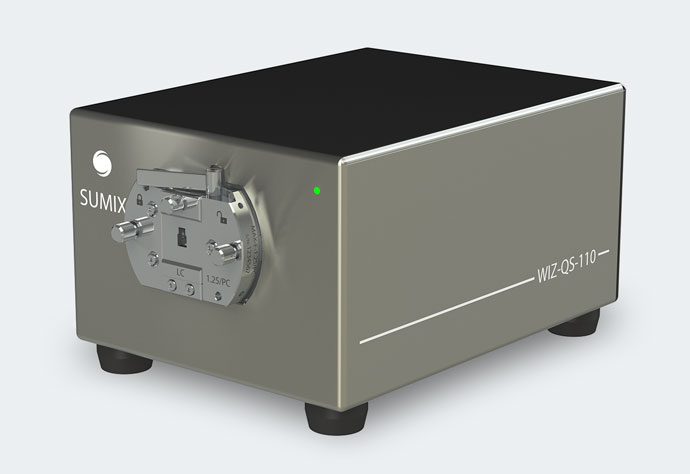

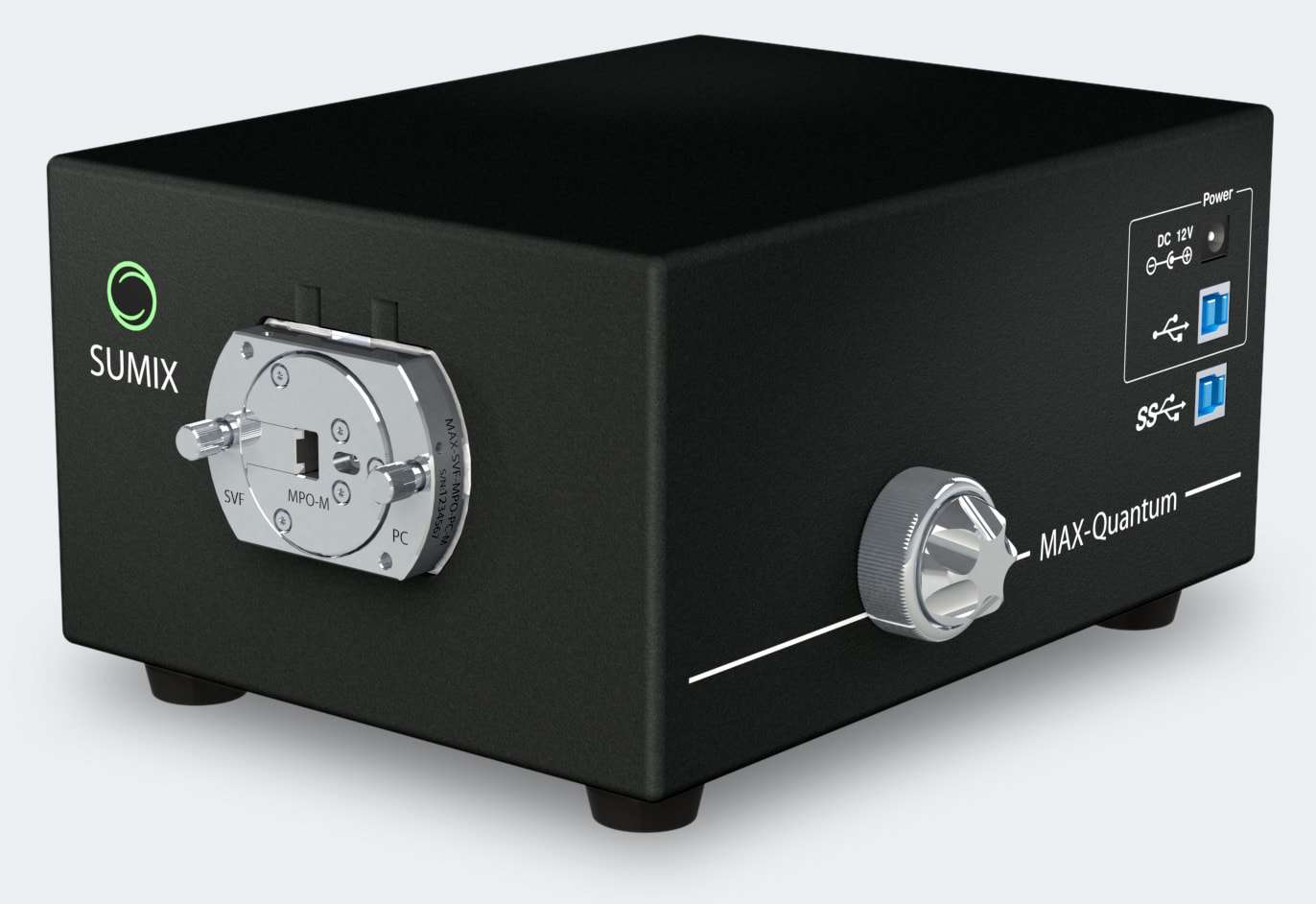

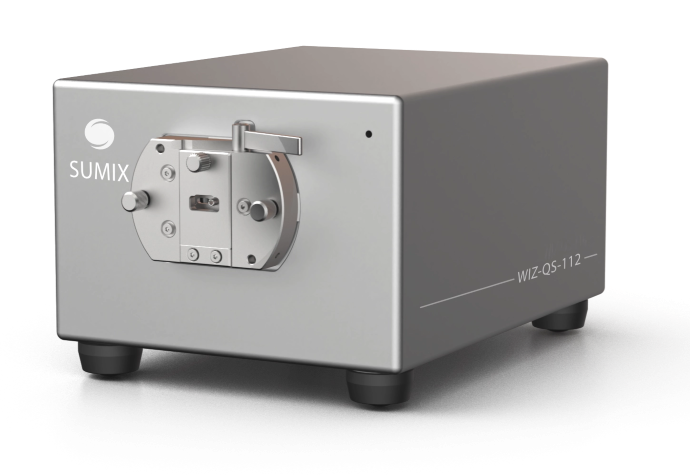

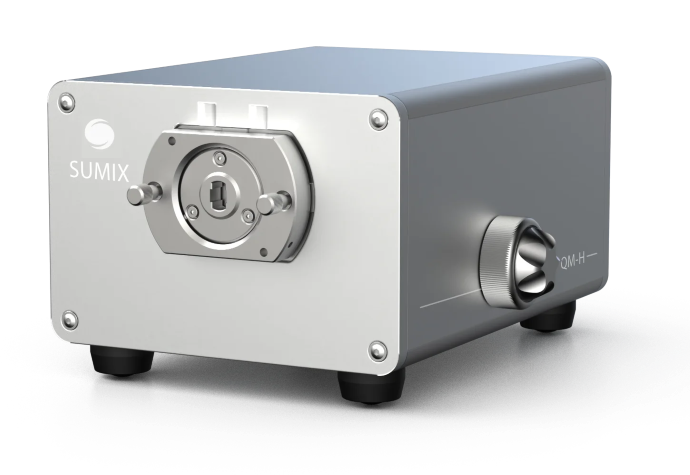

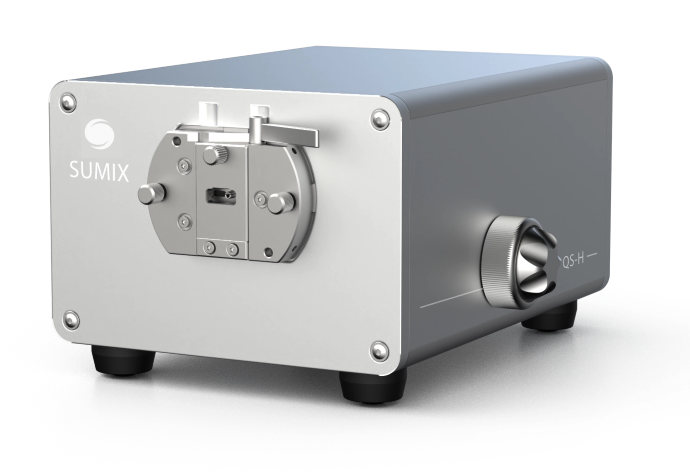

| モデル | MAX-Quantum
|
MAX-QM+
|
MAX-QS+
|
WIZ-QS-110
|
|---|---|---|---|---|
| 分解能 | 1.47 µm | 2.2 µm | 1.1 µm | 2.5 µm |
| 視野範囲 | 6.0 × 4.4 mm | 5.6 × 4.2 mm | 1.1 × 0.9 mm | 1.2 x 0.9 mm |
| 倍率（デジタルズームOFF） | 200 倍 | 100 倍 | 500 倍 | 460 倍 |
| 最大画像サイズ | 4096 × 3000 px | 2590 × 1940 px | 2590 × 1940 px | 2590 × 1940 px |
| 測定時間 ※1 | 1.4 秒（単心） 7 秒（MT 12心） |
1 秒（単心） 3 秒（MT 12心） |
2 秒（単心） | 1.3 秒（単心） |
| 端面検査（傷自動判定）機能 | ○ | × | ○ | × |
再現性 C.F./C.R.（SC/PC） ※2
|
|
|
|
|
再現性 C.F./C.R.（MT12） ※2
|
|
|
ー |
ー |
| オートフォーカス | ○ | ○ | ○ | ○ |
| サイズ（H×W×L） | 181 × 213 × 117 mm | 103 × 137 × 183 mm | 103 × 137 × 183 mm | 93 × 137 × 183 mm |
| 重量 | 4.8 kg | 3.8 kg | 3.9 kg | 3.9 kg |
共通仕様
| 光源 | Green LED（530 nm） |
|---|---|
| 外部インターフェース |
USB3.0 × 2個 (通信用・電源用 各1個) 電源用 DC ジャック × 1個 |
| 電源 | 12 VDC 電源アダプター |
| 推奨使用環境 |
温度：+20℃ ～ +24℃ 湿度：5 ～ 75％(結露なきこと) |
| 標準付属品 |
■ USB 3.0 ケーブル：1本 ■ ACアダプター：1個 ■ キャリブレーション用マウント（フラットスタンダードマウント） ■ USBメモリ（測定用ソフトウェア［MAXInspect］/ ライセンスファイル / 日本語簡易マニュアル 同梱） ■ 収納用ハードケース |
|---|
システム要件
| 対応OS | Windows 11、Windows 10 |
|---|---|
| CPU | intel Core i7 |
| メモリ | 4 GB RAM 以上 |
| インターフェース | USB 3.0 |
|---|---|
| 測定結果出力 | Excel 2010以降、PDF、HTML |
-
※1測定時間は測定対象物の端面状態やPCの性能に依存します。
-
※2Repeatability C.F.は光コネクターの挿抜をしない状態で、30回の繰り返し再現性を測定した1Σでの数値です。
Repeatability C.R.は光コネクターを測定毎に挿抜し、30回の繰り返し再現性を測定した1Σでの数値です。
MAX-Qunatumのみ、単心データの値はSC / APCを使用しています。
対応コネクター
※ 別売りのマウント治具が必要です。
| モデル | MAX-Quantum | MAX-QM+ | MAX-QS+ | WIZ-QS-110 |
|---|---|---|---|---|
| 最適なコネクター | 単心 / 多心両用 | 単心 / 多心両用 | 単心 / MT-RJ | 単心 |
| ST, FC, SC（PC & APC） | ○ | ○ | ○ | ○ |
| MU, LC（PC & APC） | ○ | ○ | ○ | ○ |
| E2000™（PC & APC） | ○ | ○ | ○ | ○ |
| MIL-ST（M83522/16, MIL-C-83522） | ○ | ○ | ○ | ○ |
| M29504/14（MIL-PRF-29504/14） | ○ | ○ | ○ | ○ |
| SMA 905 | ○ | ○ | ○ | × |
| MT-RJ（PC & APC） | ○ | ○ | ○ | × |
| MT12-MT72（PC & APC） | ○ | ○ | × | × |
| MT16, MT32（PC & APC | ○ | ○ | × | × |
| MTP/MPO（PC & APC） | ○ | ○ | × | × |
| MTP/MPO（12-72 & 16-32 ファイバ, PC & APC）SVFマウント対応 | ○ | ○ | × | × |
ソフトウェア「MaxInspect」

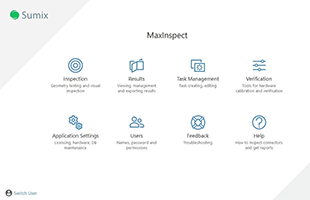

使いやすいインターフェース

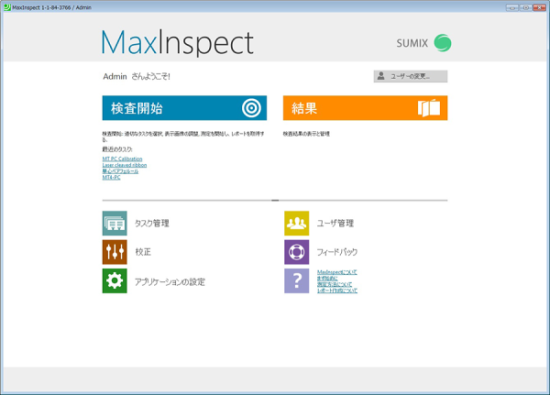

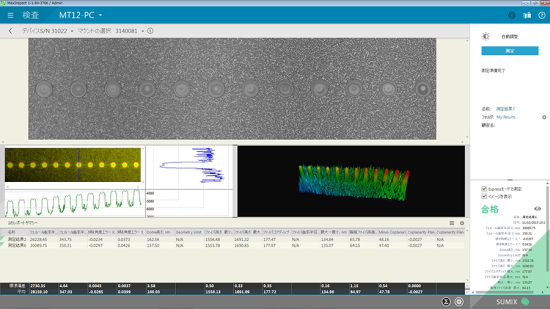

機能ごとにアイコン化されたインターフェースは直感的な操作が可能です。 日本語の標準マニュアルに加え、NTT-AT独自の簡易マニュアルも添付しており、初めてでも操作に迷う心配はありません。 ※ 言語は英語・中国語・日本語から選択できます。（右図は日本語画面です）
量産に適した設計
表示の簡易設定（エクスプレスモード）や、フットペダルスイッチ※によるハンズフリーでの測定など、量産工程での品質検査に最適な機能を備えています。 また、合否判定規格値などが変更できない作業者専用モードの設定など、使用者に応じた動作環境のカスタマイズも可能です。 ※ フットペダルスイッチはオプションです。
充実のレポート出力機能
形状測定結果や傷自動判定結果を、PDF・HTML・エクセル形式で出力・保存することができます。 また、各測定データの最大・最小・平均・偏差を自動で計算し、サマリー形式での出力も可能なため、それらを新たに計算する必要はありません。
傷自動判定機能
端面形状測定時に光コネクター端面の画像を取り込み、画像解析によってキズや汚れ、欠けなどを検出・判別し、自動合否判定を行います。 従来は別工程となっていた端面傷検査と端面形状測定が、MAX+シリーズ1台で同時測定が可能になり、工程数削減、工程時間短縮に貢献します。 ※ WIZ-QS-110/MAX-QM+は非対応
