レンズコントローラー
Optotune社の焦点可変レンズは電流で制御します。 焦点可変レンズの各モデルに対応する標準品のレンズコントローラーには、温度補正や反応時間最適化などの機能を備えたソフトウェアがあり、Webサイトからダウンロード可能です。
コントローラーのラインアップは、小型のもの、R&D用、産業向けなど様々です。
Optotune社純正のコントローラーのほか、電気制御に特化したメーカーである Gardasoft社 や Scaps社 など、サードパーティ製のコントローラーもご紹介します。
製品一覧
| 型番 | 用途 | 電流範囲 ［mA］ | インターフェース | SDK | 駆動電圧 | コネクター | 製造メーカー | チャネル数 | |
|---|---|---|---|---|---|---|---|---|---|

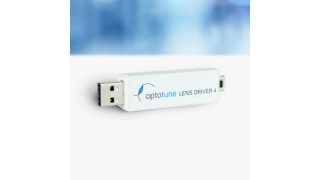

| EL-E-4/4i |  |
ポータブルシステム/ 開発用 |
-290 〜+290 | USB, UART, アナログ 0-5V |
C#, Python, LabVIEW | 5V | FPC or ヒロセ6ピンコネクター |
Optotune | 1 |

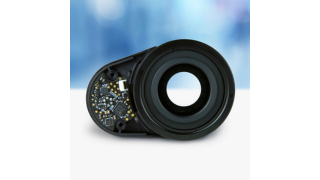

| ECC-1C |  |
カメラとレンズを 直接接続 |
-300 〜+300 | UART, I2C, アナログ 0-10V, GPIO |
C#, Python | 5-24V | ヒロセ6ピンコネクター | Optotune | 1 |

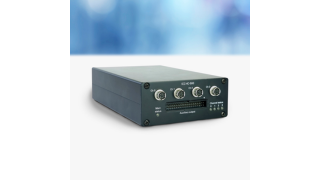

| ICC-4C |  |
終日動作する産業向け | -500 〜+500 | USB, Ethernet, UART, I2C, アナログ 0-10V |
C#, Python | 24V | ヒロセ6ピンコネクター | Optotune | 4 |
| TR-CL180 |  |
終日動作する産業向け | -400 〜+400 | GigE, RS232, アナログ0-10V |
Triniti SDK, C#, C++, VB | 24V | ヒロセ6ピンコネクター | Gardasoft | 1 |
| EL-E-OF-A |  |
開発用、 産業＆医用レーザー |
0 〜+300 | アナログ 0-5V (ADC 分解能 16 bit) |
- | 24V | - | Optotune | 1 |
| DSD-2-O |  |
開発用、 産業＆医用レーザー |
0 〜+300 | USC3 /XY2-100 scanner cards, USB |
SCAPS DSD-2 GUI | 24V | - | Scaps | 1 |
レンズコントローラー 対応表
| 製 品 | EL-E-4 | EL-E-4i | ECC-1C | ICC-4C | TR-CL180 | EL-E-OF-A | DSD-2-O |
|---|---|---|---|---|---|---|---|
| ○○ | ○○○ | ○ | |||||
| ○○ | ○○○ | ○ | |||||
| ● | ○○○ | ○ | |||||
| ● | ● | ● | ● | ||||
| ● | |||||||
| ● | ● | ● | ● | ||||
| ● | ● |
● 対応可能。
○ ICC-4C用の拡張キットが別途必要。
○○ 電流モードしか使えません（電流モードでは電流値の調整のみ可能）。
○○○ フレキケーブルでECC-1Cに接続。
