シングル / マルチ LD 光源
FOSS
OZ Optics社のシングル / マルチ LD 光源（FOSS）は、シングルおよびマルチ波長のオプションがあり、挿入損失測定や減衰測定、ファイバー識別、スプライシングおよびコネクターのテスト、エンドツーエンドの短距離リンクテスト、FTTX/PONの品質保証に最適です。
各ソースは連続波（CW）出力を標準装備し、270Hz、1kHz、2kHzの内部変調も可能です。低電力インジケータやユーザー選択可能な自動オフモード、頑丈でコンパクトな設計など、便利な機能を搭載しています。
OZ Optics社は、PANDAファイバー構造を基にした偏波保持ファイバーを使用しており、他の偏波保持ファイバー構造も使用可能です。また、スーパーFC/PC、アングルFC/APCなど、多様なレセプタクルが利用できます。
オプションで、出力パワー調整が可能なブロッキングスタイルの光アッテネータを含むことができ、スペクトル特性に影響を与えずに出力を調整できます。高安定性を求める場合は、温度コントローラーとアイソレータを備えた高安定性レーザーダイオードソース（HIFOSS）をお勧めします。

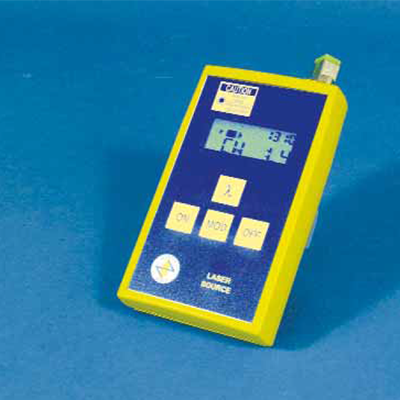

マルチLD光源

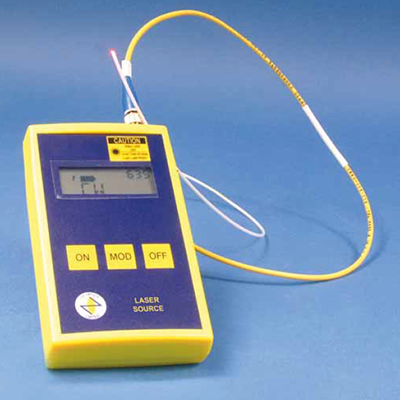

シングルLD光源（パッチコード付き）
特長
- 1 波長、多波長選択可能
- CW、パルス変調
- コネクター、レセプタクル選択可能
- 出力調整（オプション）
- PMF、SMF、MMF
- バッテリ残量アラーム
- 丈夫でコンパクト
- 低価格
- 自動 OFFモード 選択可能
仕様
| 型番 | FOSS-2N | |
|---|---|---|
| 波長 1 | 1波長タイプ アイソレータなし 1波長タイプ アイソレータあり 多波長タイプ アイソレータなし |
532, 635, 655, 670, 685, 780, 810, 830, 850, 980,1064, 1310, 1490, 1550, 1625 nm 1310, 1550 nm 1310, 1490, 1550, 1625 nm |
| 波長確度 2 | 635～685 nm 780～1064 nm 1310～1625 nm |
± 5 nm ± 15 nm ± 20 nm |
| 線幅 2, 3 | 1.5 nm (Typical 、 1550 nm) | |
| コネクタ（レセプタクル） | NTT-FC/PC, SPC, UPC, AngledPC, SC/PC,SC/AngledPC, AT&T-ST, LC, MU | |
| 光出力 4 | 0.8 ～ 1 mW (標準 波長、レーザクラスによります) | |
| 光出力安定性 5 | アイソレータなし アイソレータあり |
± 0.05 dB (Typical) ± 0.025 dB (Typical) |
| 内部変調周波数 | CW, 270 Hz, 1 kHz, 2 kHz 矩形波 | |
| 電源 | 単三アルカリ乾電池2個 universal 110/220 V AC/DCアダプタ(オプション) |
|
| 大きさ (W x L x H) 6 | 76 x 127 x 25.4 mm | |
| 動作温度範囲 | -10 ～ +50 ℃ | |
| 保存温度範囲 | -20 ～ +60 ℃ | |
| 湿度 | 95% 結露なし | |
| 重量（バッテリ込） | 225 g | |
| レーザクラス IEC 60825-1 | Class 1 |
注記
-
*1他の波長をご希望の場合 要相談
-
*2LDチップの性能によります
-
*3狭線幅タイプは要相談
-
*4ハイパワータイプも可能。要相談
-
*530分ウォーミングアップ後、23℃、6時間以上 波長1550nmで測定。9/125µm シングルモードファイバー、FC/SPC
-
*6大きさ、重量は特注品では異なります
用途
- 挿入損失、減衰量測定
- 内部変調モードで光ファイバーの確認
- ファイバー融着、コネクター付けのテスト
- End-to-end short link testing
- FTTX / PON

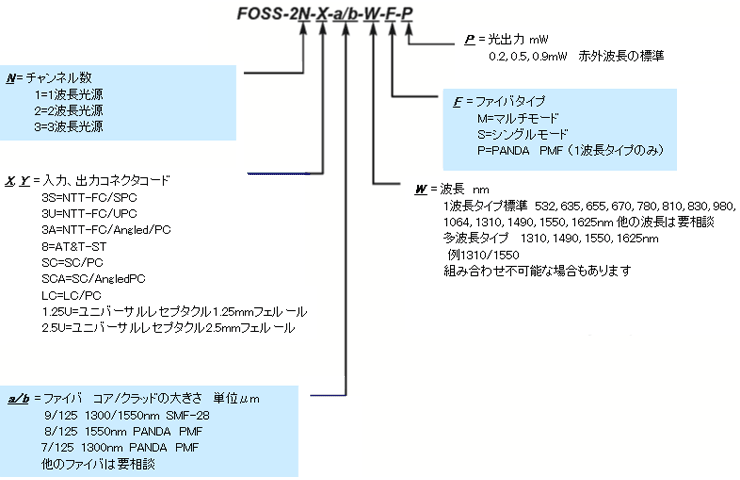

注文方法
型番の一例
FOSS-01-3S-9/125-1550-S-1
- 波長：1550nm
- シングルモードファイバー：9/125µm
- 光出力：1mW
- FC/SPC コネクター
AC-9VDC-NA
- ACアダプター
