特長

  • 無視できるほどの低損失
  • 無視できるほどの反射
  • 無視できるほどの PDL
  • 連続偏波の制御可能
  • 小型、PBC 互換性
  • 最大 2kHz の反応速度、30kHz の共振周波数

仕様

モデル EPC-3000 EPC-4000
電気特性
チャネル数 3 4
電圧範囲 0~140 V 0~140 V
入力容量(各チャネル)  0.2 µF  0.2 µF
3dB バンド幅 >30 kHz >30 kHz
電気インターフェース*1 8 pin ボードコネクタ
他相談可
8 pin ボードコネクタ
他相談可
光学特性
遅延範囲  2 π (Min)  2 π (Min)
挿入損失(コネクタ除く)*2 0.05 dB 0.05 dB
反射(コネクタ除く) >60 dB >60 dB
波長範囲 1260 ~ 1650nm
その他波長相談可
1260 ~ 1650nm
その他波長相談可
動作損失3 ± 0.05 dB ± 0.05 dB
偏波依存性損失(PDL)  <0.06 dB  <0.06 dB
動作温度 -10 ~ +50 ℃ -10 ~ +50 ℃
保存温度 -40 ~ +80 ℃ -40 ~ +80 ℃
ファイバー種類 9/125 µm
その他相談可
9/125 µm
その他相談可
機械特性
大きさ(L x W x H) 83 x 19 x 16.5 mm 83 x 19 x 16.5 mm
重さ ~80 g ~80 g
  • *1
    一般的な挿入損失
  • *2
    0~140 V を各チャネルに適用

用途

  • 偏波スクランブル
  • 偏波安定化
  • PMD、PDL、PDG 緩和
  • 測定器
  • 干渉計、センサー
  • ファイバーレーザー
  • 偏波合波
  • 計装試験

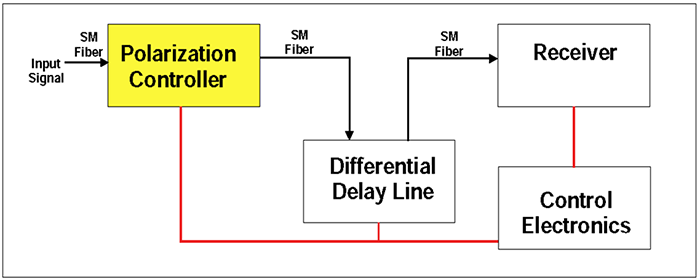

アプリケーション例

アプリケーション例


注文方法

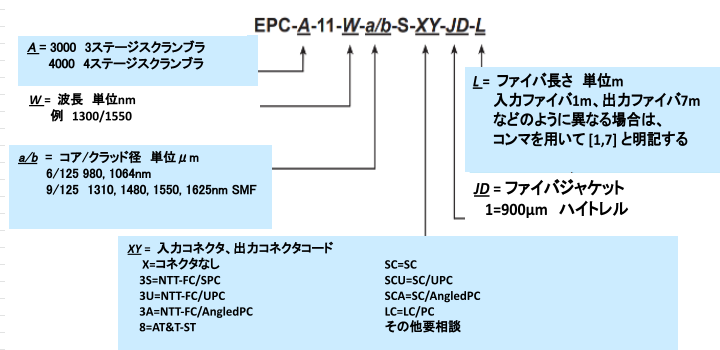

型番ご指定方法

型番の一例

EPC-3000-11-1300/1550-9/125-S-3U3U-1-1

  • 3チャネル
  • 波長:1300/1550nm
  • ファイバー:9/125µm シングルモード
  • コネクター:FC/APC
  • 入出力ファイバージャケット:外径 900µm
  • 入出力ファイバー長:1m

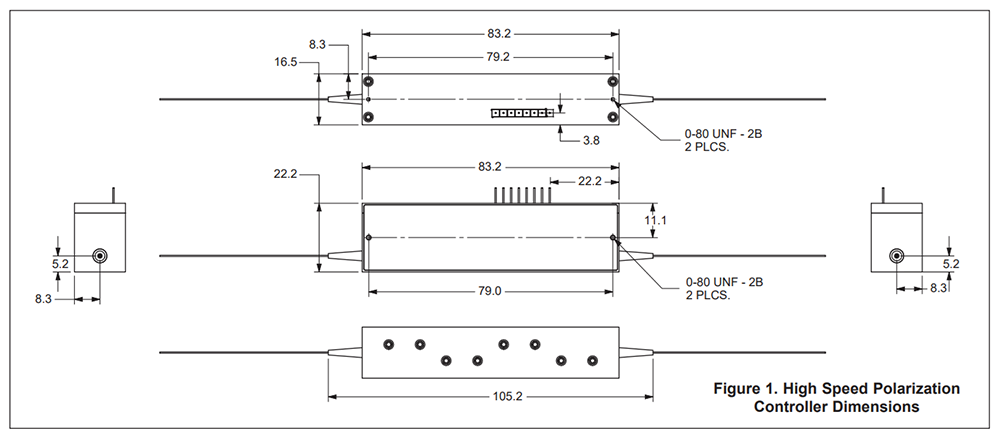

外形寸法図

外形寸法図
