XYステージ XY200

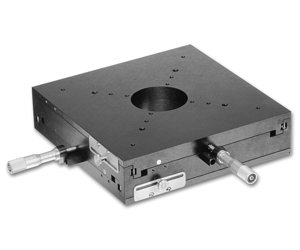

XY 200-25

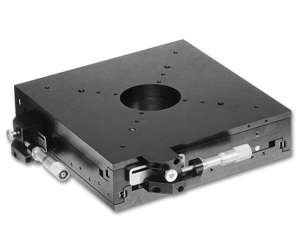

XY 200-25-S
特長
- 60mm 中心穴
- プリロード・ボールベアリングガイド
- 長寿命
- マイクロメーター分解能 10µm
- マイクロメーター感度 1µm
- サイドドライブ (-S)
- 位置固定用のロック付き
マウントブラケット Z45 / Z65については、こちらをご参照ください。
仕様
| Part No. | Travel range X/Y (mm) |
Straightness / flatness (µm) |
Orthogonality (s) |
Load Capacity (N) |
Max. axial load against springs (N) |
Max. axial load against micrometer (N) |
Weight (kg) |
|---|---|---|---|---|---|---|---|
| G403314000 | 16 | 1.6 | 30 | 500 | 9 | 90 | 6 |
| G403315000 | 25 | 2.5 | 30 | 500 | 9 | 90 | 6.1 |
| G403316000 | 50 | 5 | 30 | 500 | 9 | 90 | 6.3 |
| G403317000 | 16 | 1.6 | 30 | 500 | 9 | 90 | 6 |
| G403318000 | 25 | 2.5 | 30 | 500 | 9 | 90 | 6.1 |
| G403319000 | 50 | 5 | 30 | 500 | 9 | 90 | 6.3 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G403314000 | XY-Stage 200-16 | ¥428,600 |
| G403315000 | XY-Stage 200-25 | ¥429,100 |
| G403316000 | XY-Stage 200-50 | ¥462,300 |
| G403317000 | XY-Stage 200-16-S | ¥429,100 |
| G403318000 | XY-Stage 200-25-S | ¥445,700 |
| G403319000 | XY-Stage 200-50-S | ¥479,400 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G403314000 (dxf) / 2D
- CAD file for G403314000 (step) / 3D
- 3D PDF file for G403314000
- CAD file for G403315000 (dxf) / 2D
- CAD file for G403315000 (step) / 3D
- 3D PDF file for G403315000
- CAD file for G403316000 (dxf) / 2D
- CAD file for G403316000 (step) / 3D
- 3D PDF file for G403316000
- CAD file for G403317000 (dxf) / 2D
- CAD file for G403317000 (step) / 3D
- 3D PDF file for G403317000
- CAD file for G403318000 (dxf) / 2D
- CAD file for G403318000 (step) / 3D
- 3D PDF file for G403318000
- CAD file for G403319000 (dxf) / 2D
- CAD file for G403319000 (step) / 3D
- 3D PDF file for G403319000

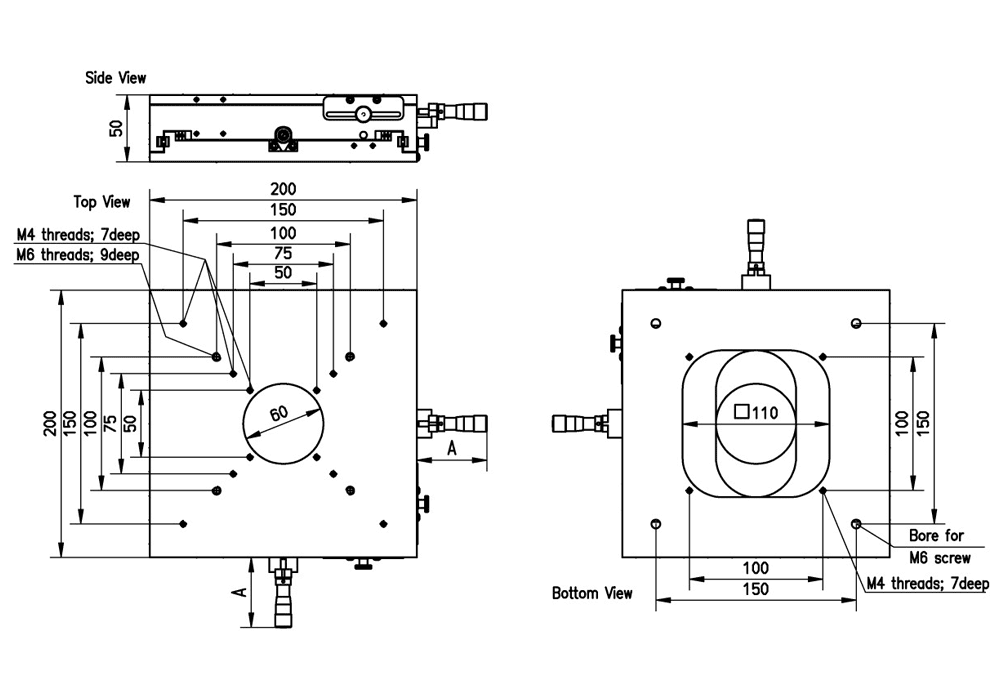

図面
Center Position: A
XY200-16: 53
XY200-25: 77
XY200-50: 131

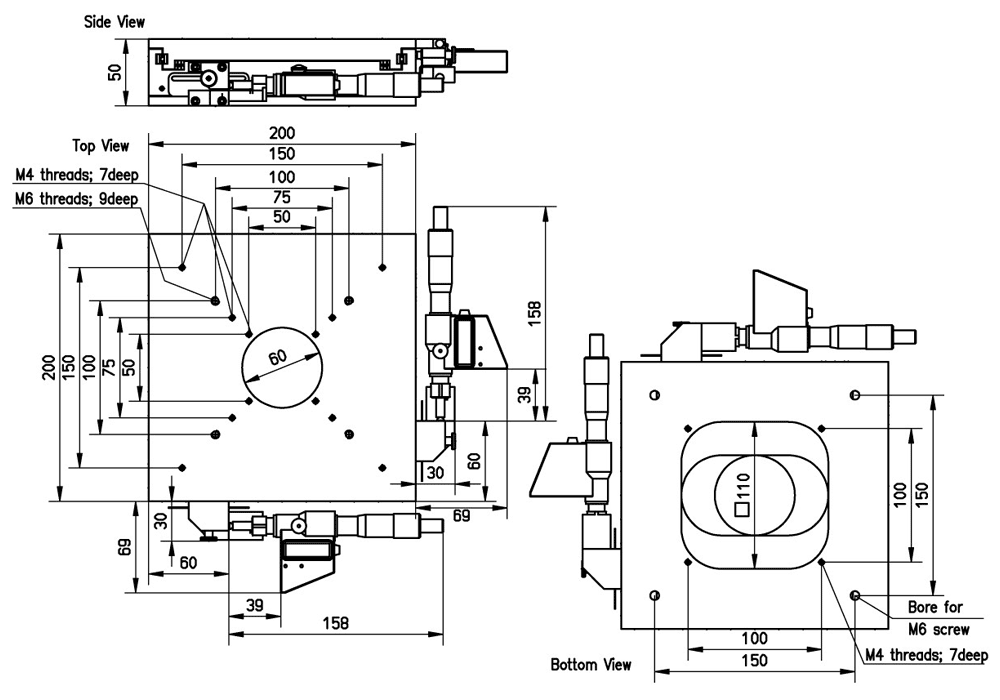

Center position: A
XY 200-16-S: 53
XY 200-25-S: 77
XY 200-25-S: 131
