X-Yステージ　XY60 / XY85

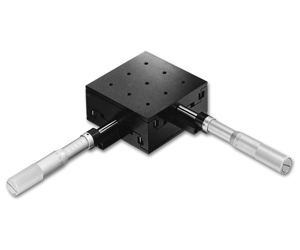

XY 85-50

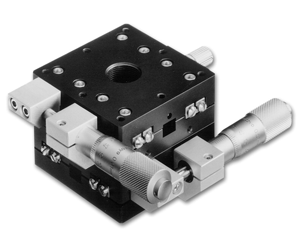

XY 60-15: Extremely compact construction

特長

  • プリロード・ボールベアリングガイド
  • 長寿命
  • 10µm 読み取り刻み
  • 1µm 感度

マウントブラケット Z45 / Z65については、こちらをご参照ください。

仕様

Part No. Travel range X/Y (mm) Straightness / flatness (µm) Orthogonality (s) Load Capacity (N) Max. axial load against springs (N) Max. axial load against micrometer (N) Weight (kg)
G402150000 15 3 1) 100 9 90 0.6
G403331000 16 1.3 30 150 9 90 0.7
G403332000 25 2.5 30 150 9 90 0.8
G403333000 50 5 30 150 9 90 1

ラインアップ

型番 商品名 価格
G402150000 XY stage 60-15 ¥193,400
G403331000 XY-Stage 85-16 ¥209,600
G403332000 XY-Stage 85-25 ¥268,100
G403333000 XY-Stage 85-50 ¥316,100
  • ※
    表示価格に消費税は含まれておりません。
  • ※
    為替レートの変動により予告なく価格を変更する場合があります。
  • ※
    ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。

図面

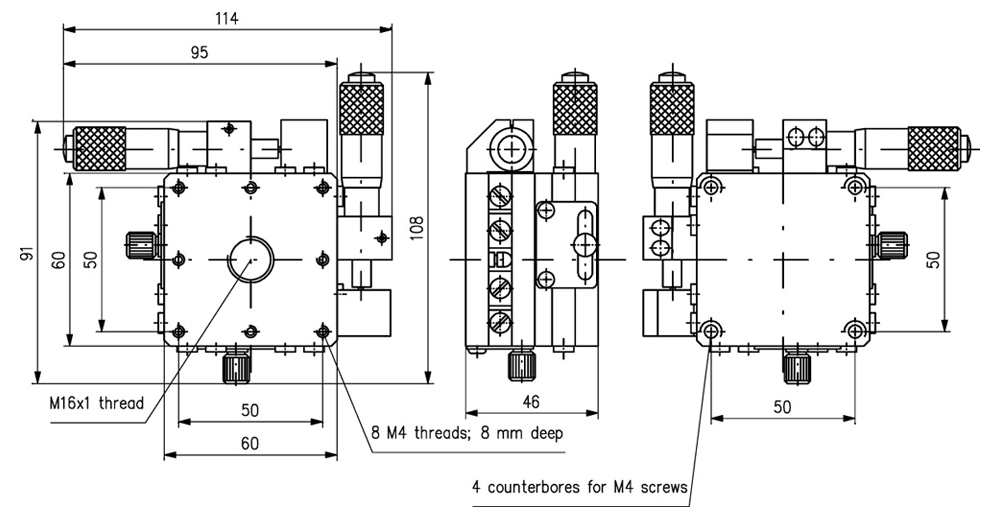

XY 60-15 XY 60-15

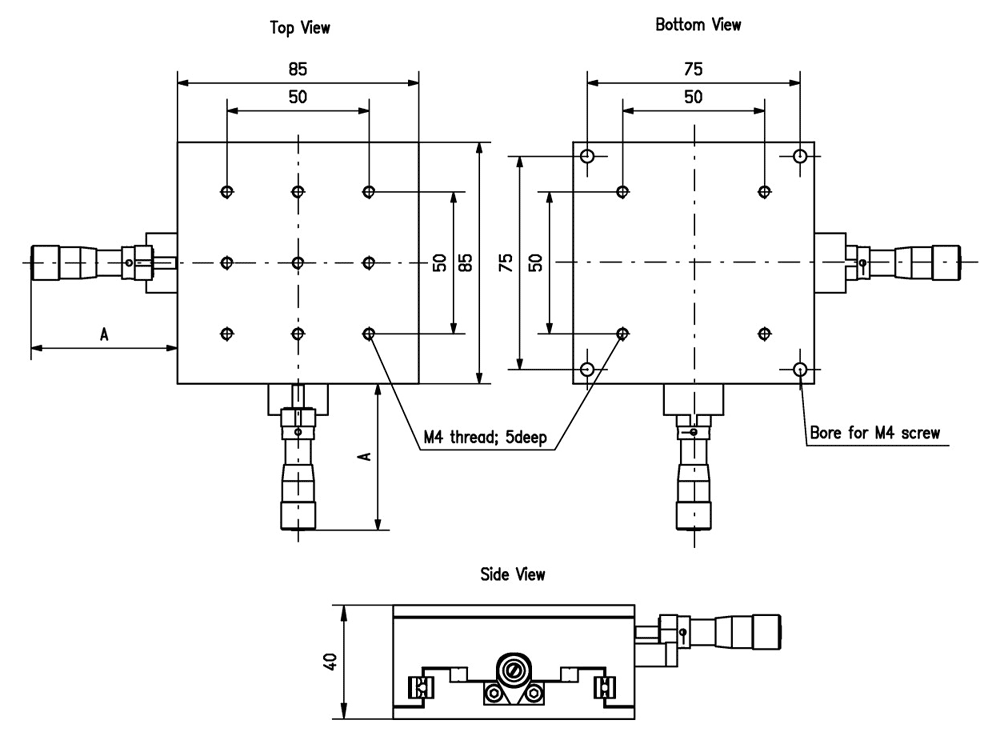

XY 85; ; Center position: A; XY 85-16: 53; XY 85-25: 77; XY 85-50: 131 XY 85

Center position: A
XY 85-16: 53
XY 85-25: 77
XY 85-50: 131
