リニアステージ T10M / TS10M
リニアステージは、セントラル、オフセットドライブ、マイクロメーターネジ付、微調ネジ付の4つのバージョンがあります。
ステージ T 10 FとTS 10 Fは0.25mmピッチの微調ねじが付いています。
軸受けには六角穴があり、付属の六角ノブで駆動できます。六角穴が必要ない場合は、ノブは接着できます。
- 高精密ボール･ベアリング
- 遊びなしの正確動作
- センタ (T) またはオフセット (TS) ドライブ
- マイクロメーター使用（タイプM）または微調ねじ（タイプF）
- 移動距離 10mm
- ねじピッチ 0.25mm
- マイクロメーター分解能 10µm
- 感度 1µm (type M)

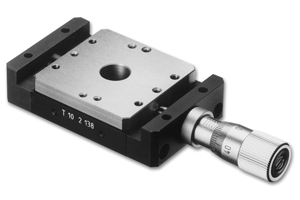

T 10 M

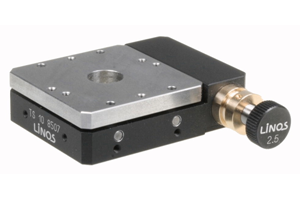

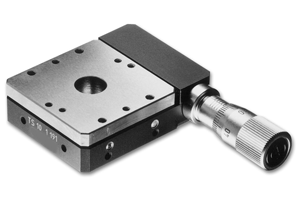

TS 10 M

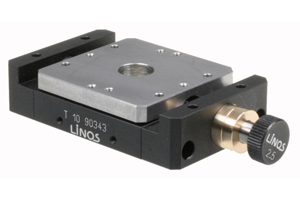

T 10 F
TS 10 F
仕様
| Part No. | Drive | Guide accuracy at load FZ (µm) | Guide accuracy, no load (µm) | Max. load +FX (N) | Max. load ±FY (N) | Max. load -FX (N) | Max. load Fz (N) | Rated Load FZ (N) | System parameter ⌀1 (mm) | System parameter ⌀2 (mm) | Deflection in αx (mrad/Nm) | Deflection in αy (mrad/Nm) | Repeatability at load FZ (µm) | Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G080111000 | center micrometer | 3 | 1 | 10 | 60 | 20 | 60 | 10 | 10 | 20 | 1.5 | 1.8 | 4 | 0.1 |
| G080211000 | lateral micrometer | 2 | 0.5 | 10 | 60 | 20 | 60 | 10 | 10 | 20 | 1.5 | 1.8 | 1 | 0.1 |
| G080212000 | lateral screw | 2 | 0.5 | 10 | 60 | 20 | 60 | 10 | 10 | 20 | 1.5 | 1.8 | 0.1 | |
| G080113000 | center screw | 3 | 0 | 10 | 60 | 20 | 60 | 10 | 10 | 20 | 1.5 | 1.8 | 0.1 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G080111000 | Linear stage T 10 M | ¥163,200 |
| G080211000 | Linear stage TS 10 M | ¥152,800 |
| G080212000 | Linear stage TS 10 F | ¥129,700 |
| G080113000 | Linear stage T 10 F | ¥128,900 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- Linear Stages T 10 M / 2D
- Linear Stages T 10 M / 3D
- Translation stage T 10 S / 2D
- Translation stage T 10 S / 3D
- Linear Stages TS 10 M / 2D
- Linear Stages TS 10 M / 3D
- 3D PDF file for G080111000
- 3D PDF file for G080211000
図面

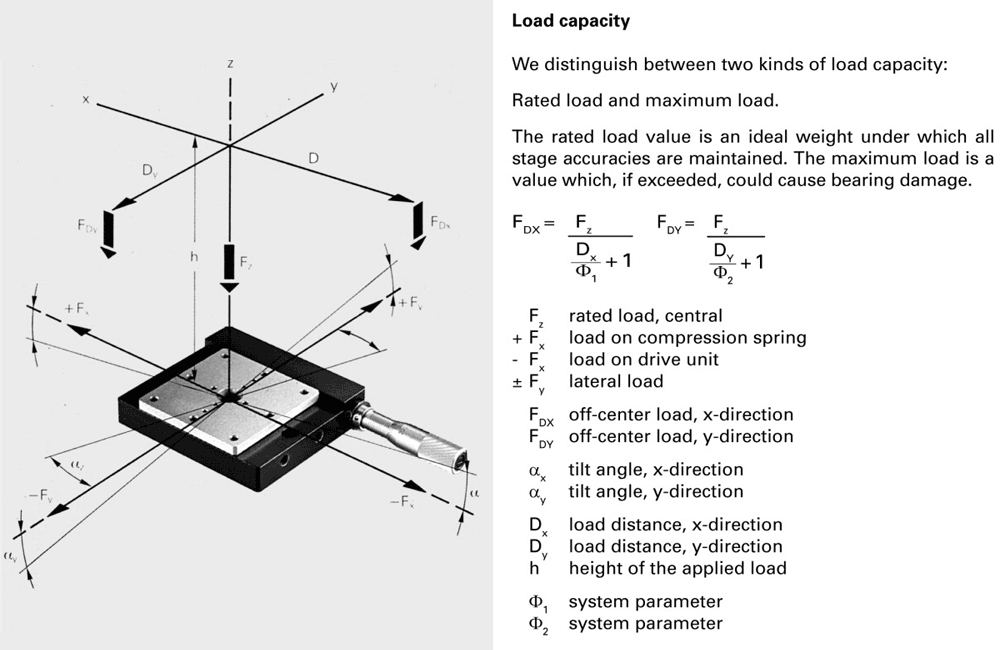

Load Capacity

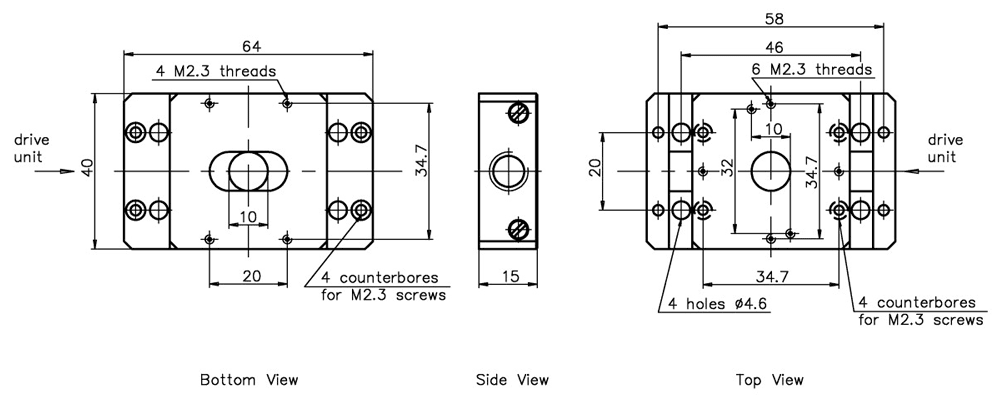

T 10

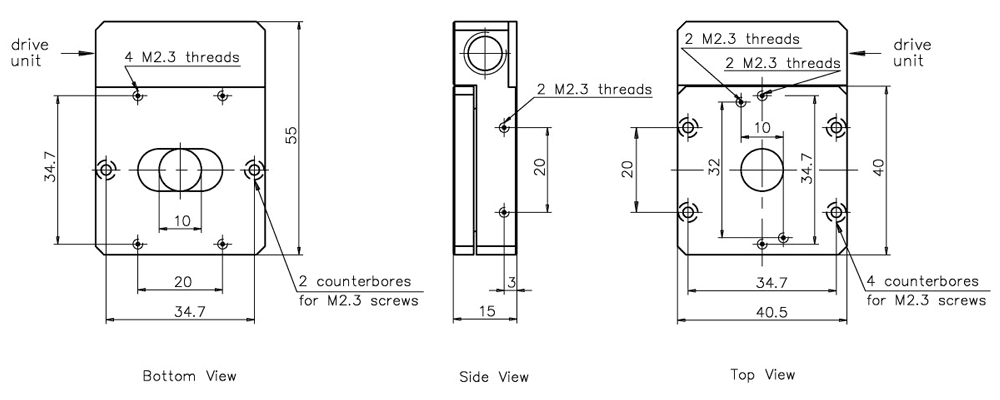

TS 10

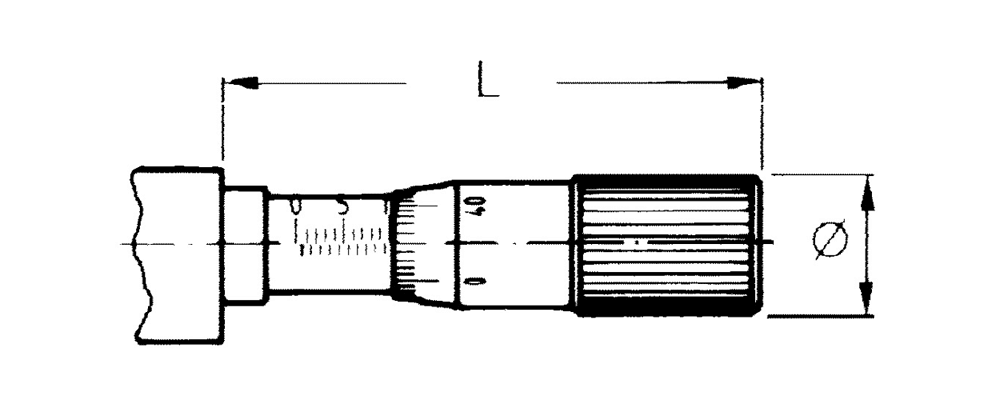

Ø = 14 mm
L = 36 mm in central position

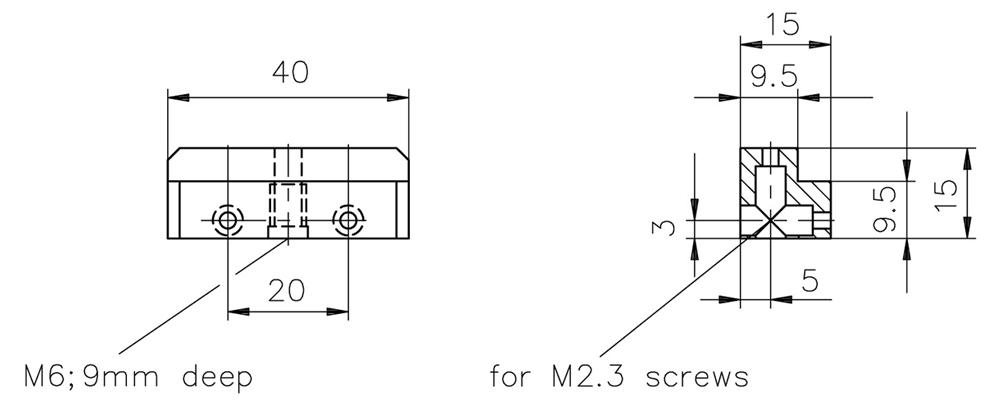

To integrate the T / TS linear stages to the Microbench.
Two Corner connector 40 are necessary for a stable construction.
