リニアステージ TL45/TL65

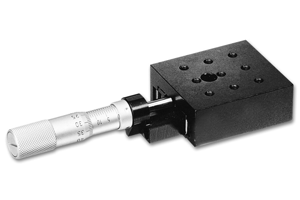

TL 45-25

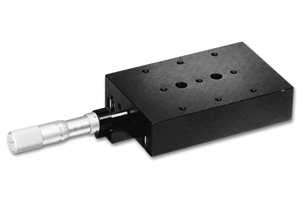

TL 65-25
特長
- プリロード・ボールベアリングガイド
- 高負荷容量
- 長寿命
- マイクロメーター分解能 10µm
- 感度 1µm
マウントブラケット Z45 / Z65については、こちらをご参照ください。
仕様
| Part No. | Travel (mm) |
Straightness / flatness (µm) |
Load Capacity (N) |
Max. axial load against springs (N) |
Max. axial load against micrometer (N) |
Weight (kg) |
|---|---|---|---|---|---|---|
| G403301000 | 16 | 1.3 | 90 | 2 | 90 | 0.17 |
| G403302000 | 25 | 2.5 | 90 | 2 | 90 | 0.2 |
| G403304000 | 16 | 1.3 | 250 | 9 | 90 | 0.45 |
| G403305000 | 25 | 2.5 | 250 | 9 | 90 | 0.45 |
| G403306000 | 50 | 5 | 250 | 9 | 90 | 0.6 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G403301000 | Linear stage TL 45-16 | ¥93,300 |
| G403302000 | Linear stage TL 45-25 | ¥100,000 |
| G403304000 | Linear stage TL 65-16 | ¥106,200 |
| G403305000 | Linear stage TL 65-25 | ¥114,100 |
| G403306000 | Linear stage TL 65-50 | ¥149,900 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G403301000 (dxf) / 2D
- CAD file for G403301000 (step) / 3D
- 3D PDF file for G043301000
- CAD file for G403302000 (dxf) / 2D
- CAD file for G403302000 (step) / 3D
- 3D PDF file for G043302000
- CAD file for G403304000 (dxf) / 2D
- CAD file for G403304000 (step) / 3D
- 3D PDF file for G043304000
- CAD file for G403305000 (dxf) / 2D
- CAD file for G403305000 (step) / 3D
- 3D PDF file for G043305000
- CAD file for G403306000 (dxf) / 2D
- CAD file for G403306000 (step) / 3D
- 3D PDF file for G043306000
図面

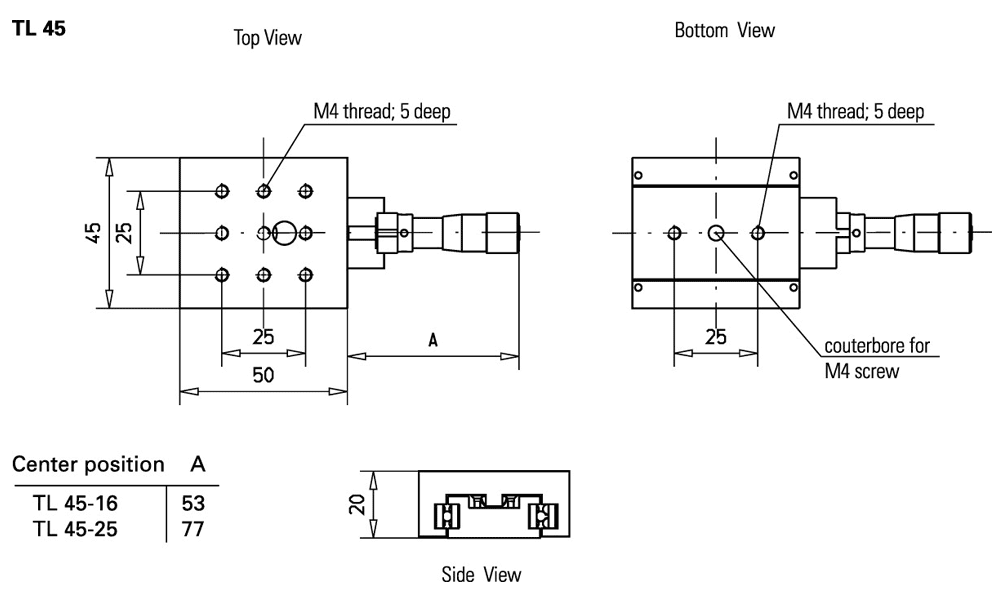

TL 45

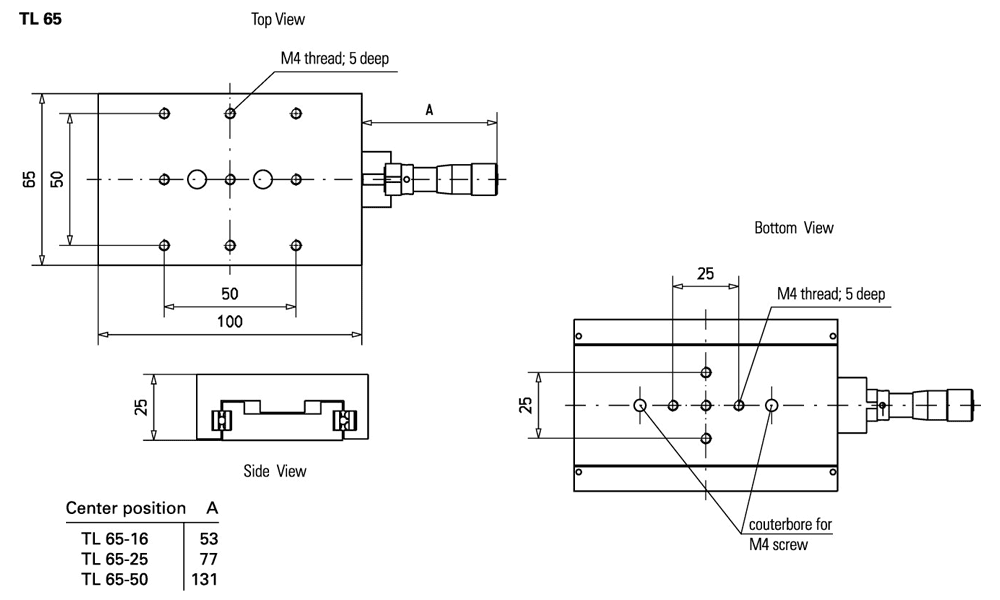

TL 65
