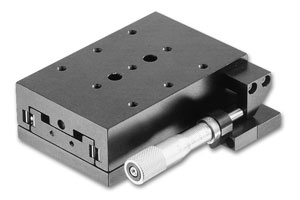

リニアステージ TL65（サイドドライブ付き）
特長
- プリロード・ボールベアリングガイド
- 高負荷容量
- 長寿命
- マイクロメーター分解能 10µm
- マイクロメーター感度 1µm
マウントブラケット Z45 / Z65については、こちらをご参照ください。
仕様
| rt No. | Travel (mm) |
Straightness / flatness (µm) |
Load Capacity (N) |
Max. axial load against springs (N) |
Max. axial load against micrometer (N) |
Weight (kg) |
|---|---|---|---|---|---|---|
| G403307000 | 16 | 1.3 | 250 | 9 | 90 | 0.6 |
| G403308000 | 25 | 2.5 | 250 | 9 | 90 | 0.6 |
| G403309000 | 50 | 5 | 250 | 9 | 90 | 0.8 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G403307000 | Linear stage TL 65-16-S | ¥117,700 |
| G403308000 | Linear stage TL 65-25-S | ¥120,800 |
| G403309000 | Linear stage TL 65-50-S | ¥153,900 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G403307000 (dxf) / 2D
- CAD file for G403307000 (step) / 3D
- 3D PDF file for G043307000
- CAD file for G403308000 (dxf) / 2D
- CAD file for G403308000 (step) / 3D
- 3D PDF file for G043308000
- CAD file for G403309000 (dxf) / 2D
- CAD file for G403309000 (step) / 3D
- 3D PDF file for G043309000

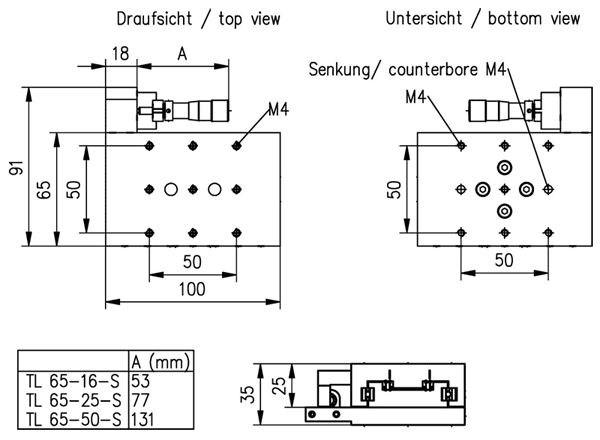

図面
