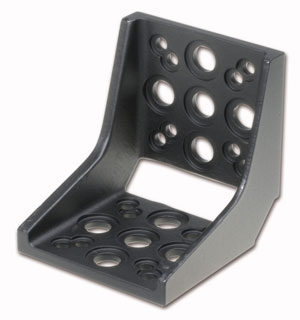

マウンティングブラケット
WM 50-1 / 80-1（リニアステージ TB用）
TB 50とTB 80リニアステージの外部マウントに
仕様
| Part No. | E (mm) | A (mm) | B (mm) | C (mm) | F (mm) | G (mm) | K (mm) | N | P mm | T mm | V | Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G085952000 | 20 | 30 | 30 | 46 | 7 | 25.2 | 6 | 40 | 27 | 3 | M3 | 0.05 |
| G085954000 | 34 | 45 | 45 | 70 | 7.2 | 50.4 | 35 | 70 | 48 | 4 | M4 | 0.15 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G085952000 | Mounting bracket WM 50-1 | ¥26,400 |
| G085954000 | Mounting bracket WM 80-1 | ¥32,200 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- Mounting bracket WM 50-1 / 2D
- Mounting bracket WM 50-1 / 3D
- 3D PDF file for G085952000
- Mounting bracket WM 80-1 / 2D
- Mounting bracket WM 80-1 / 3D
- 3D PDF file for G085954000

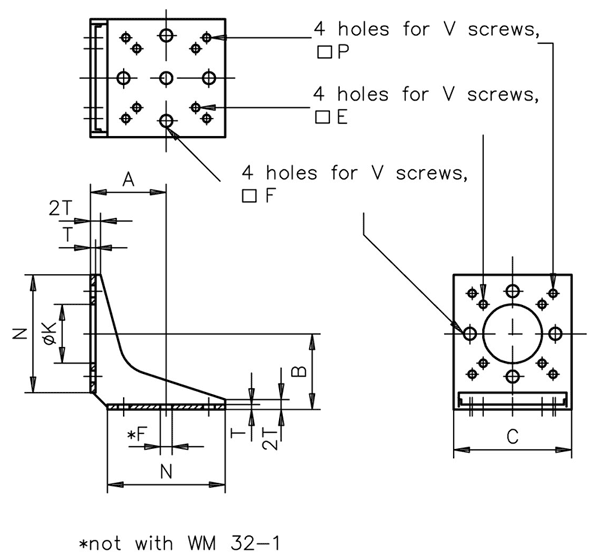

図面
