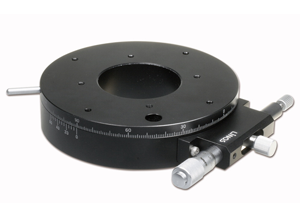

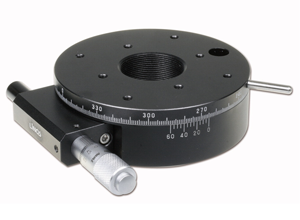

回転ステージ RT60/RT90/RT120
この小型回転ステージは、粗調整と微調整の両方で高性能位置決めをおこないます。粗調整はロッキングネジを緩めてから回転プレートを回転させることでおこないます。円周上の副尺付きスケールで、高精度の値の読み取りが可能です。微調節は、横方向にあるマイクロメーターネジをつかっておこないます。回転ステージはリニアポジショナと一緒にお使いいただけます。
- 連続回転
- 360°の読み取り目盛り
- 水平、垂直両方向で使用可能
- 調整角度はロック可能
- マイクロメーターは横方向に配置
- 目盛り 1°
- 粗調整範囲 360°
- 平行度 0.05mm
RT 60
RT 90
RT 120
仕様
| Part No. | Load Capacity (N) |
Sensitivity (min) |
Fine adjustment range (°) |
Rotation Concentricity (mm) |
Micrometer Resolution (min) |
Weight (kg) |
|---|---|---|---|---|---|---|
| G402175000 | 25 | 6 | ±2.5 | 0.02 | 1 | 0.6 |
| G402176000 | 30 | 5 | ±5 | 0.02 | 0.7 | 0.7 |
| G402178000 | 50 | 3 | ±5 | 0.03 | 0.5 | 1 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G402175000 | Rotary stage RT 60 | ¥92,300 |
| G402176000 | Rotary stage RT 90 | ¥122,900 |
| G402178000 | Rotary stage RT 120 | ¥146,600 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G402175000 (dxf) / 2D
- CAD file for G402175000 (step) / 3D
- 3D PDF file for G402175000
- CAD file for G402176000 (dxf) / 2D
- CAD file for G402176000 (step) / 3D
- 3D PDF file for G402176000
- CAD file for G402178000 (step) / 3D
- CAD file for G402178000 (dxf) / 2D
- 3D PDF file for G402178000
図面

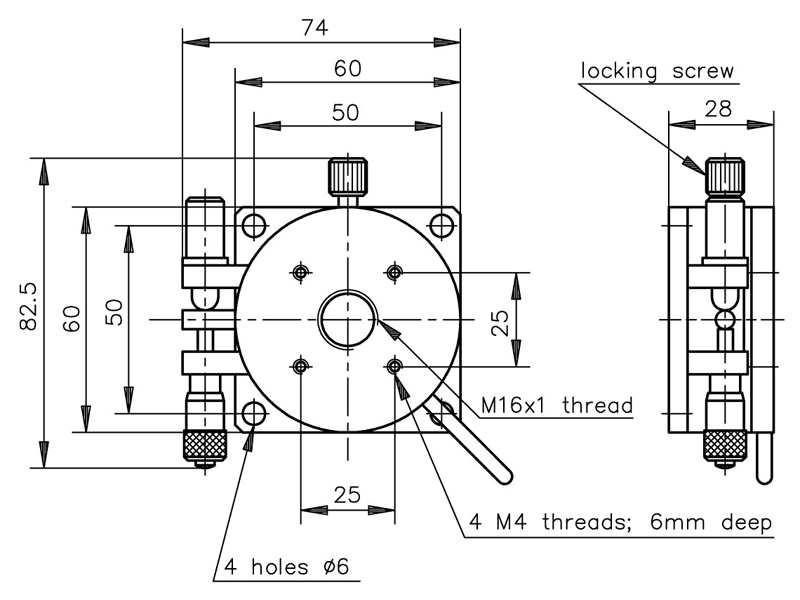

RT 60

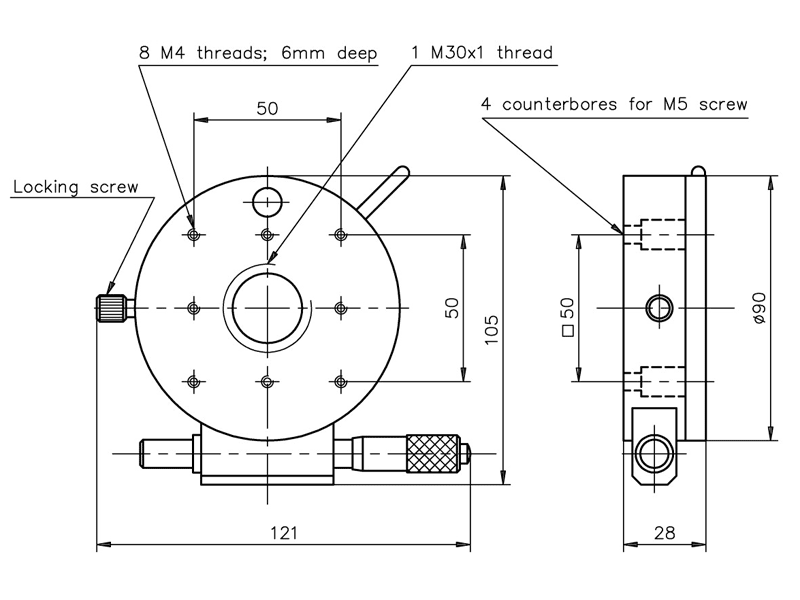

RT 90

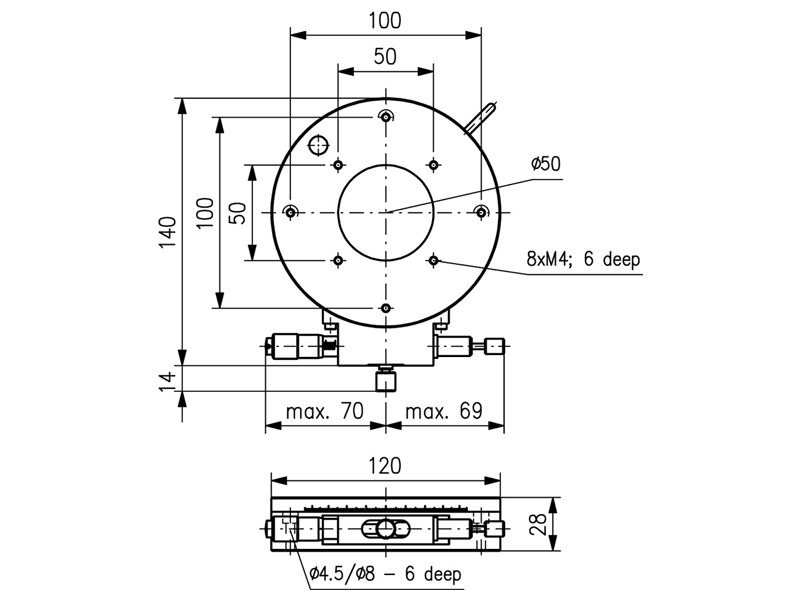

RT 120
