光学レールシステム 65
FLSレールシステム 65は、QIOPTIQ社の光学レールシステムの中でも最新のラインアップです。
光学レールシステムFLS40とFLS95のギャップを埋める中間のサイズです。LINOS光学部品といっしょに使えば直径2インチまでのオプティクスをレール上に配置できます。システムの光軸の高さは65mmです。
レールの長さは200mm～1500mmから選択できます。
- 材料：黒色アルマイト処理 アルミニウム合金
- 質量：1.8kg/m
- 直進性：0.6ｍｍ/ｍ
- ねじれ：＜0.2°/ｍ
Flat rail FLS 65-200
Example: FLS 65 with optic holders
仕様
| Part No. | Length (mm) |
|---|---|
| G036550000 | 200 |
| G036551000 | 500 |
| G036552000 | 750 |
| G036553000 | 1000 |
| G036554000 | 1500 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G036550000 | Flat rail FLS 65-200 | ¥20,100 |
| G036551000 | Flat rail FLS 65-500 | ¥34,900 |
| G036552000 | Flat rail FLS 65-750 | ¥43,600 |
| G036553000 | Flat rail FLS 65-1000 | ¥60,700 |
| G036554000 | Flat rail FLS 65-1500 | ¥82,500 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- CAD file for G036550000 (dxf) / 2D
- CAD file for G036550000 (step) / 3D
- 3D PDF file for G036550000
- CAD file for G036551000 (dxf) / 2D
- CAD file for G036551000 (step) / 3D
- 3D PDF file for G036551000
- CAD file for G036552000 (dxf) / 2D
- CAD file for G036552000 (step) / 3D
- 3D PDF file for G036552000
- CAD file for G036553000 (dxf) / 2D
- CAD file for G036553000 (step) / 3D
- 3D PDF file for G036553000
- CAD file for G036554000 (dxf) / 2D
- CAD file for G036554000 (step) / 3D
- 3D PDF file for G036554000
図面

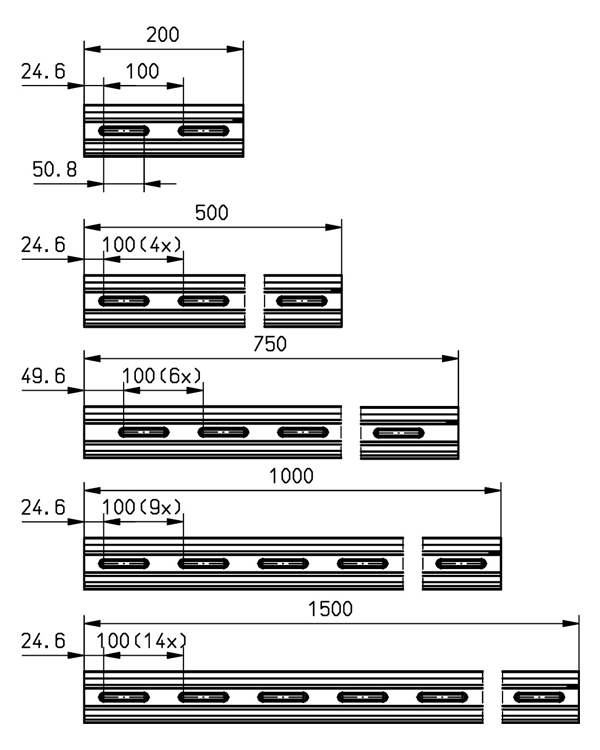

Dimensions

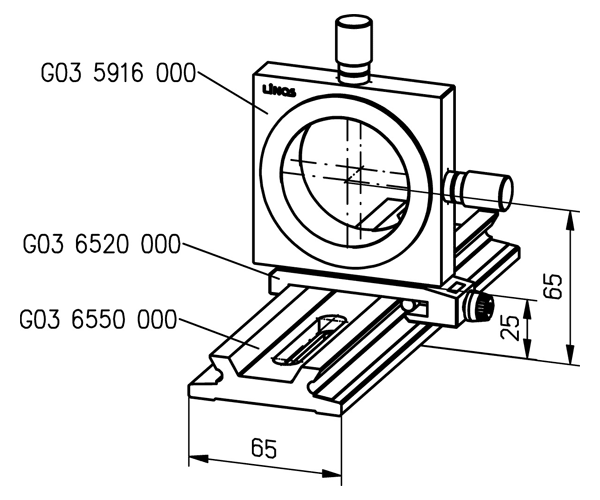

Mounting example
