USBデジタルディレイ・パルスジェネレーター
Sapphire Plusシリーズ
USBパルスジェネレータ Sapphireシリーズが、さらに進化！
Sapphire シリーズの優れたコストパフォーマンスはそのままに、より高性能を追求しました。
ヴァーチャルタイマー機能
時間イベントのみを設定できる仮想タイマで、設定したパルスを、チャネル多重機能（Channel Multiplexer）により任意のチャネルに出力できます。
出力チャネル数に応じたヴァーチャルタイマーが、標準で装備されます。
-
※パラメーター設定には PC が必要ですが、設定されたパラメーターで動作させるには、本体の押しボタンのみで起動/停止が行えます。
-
※BlueTooth 接続はメーカーオプションです。ご発注時にご指定ください。

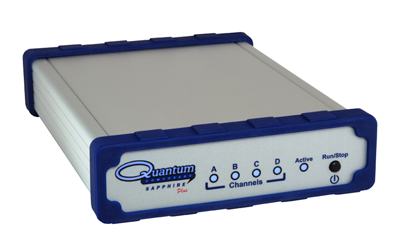

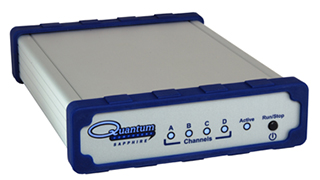

Sapphire Plusシリーズ

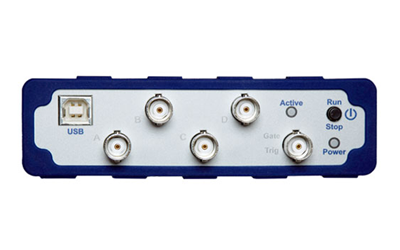

背面

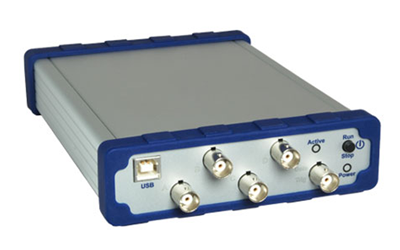

背面

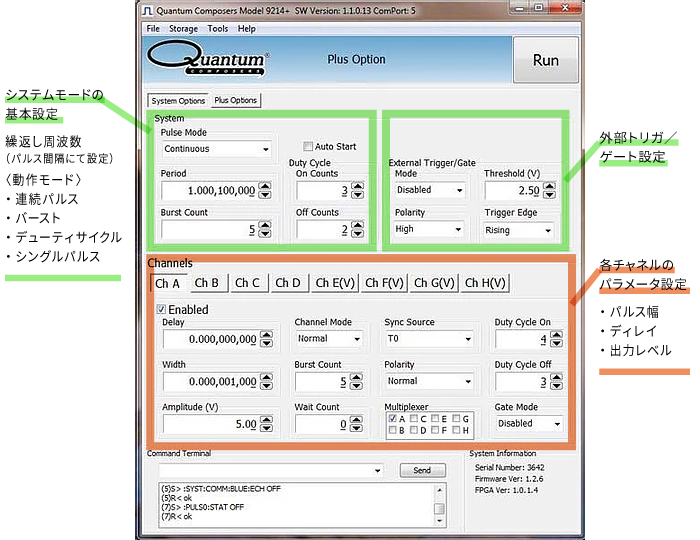

GUI 制御画面
仕様
| Plusシリーズ 新スペック | Sapphire シリーズ（従来機種） | |
|---|---|---|
| 最大周波数 | 20 MHz | 5 MHz |
| 分解能 | 5 ns | 10 ns |
| タイミングジッター | <50 ps RMS | 500 ps RMS |
| トリガジッター | <5 ns RMS | 20 ns |
-
※ヴァーチャルタイマーとは、時間イベントのみを設定できる仮想タイマーで、設定したパルスを、チャネル多重機能（Channel Multiplexer）により任意のチャネルに出力できます。
出力チャネル数に応じた、ヴァーチャルタイマーが標準で装備されます。
| MODEL 9212+ | 2 independent channel outputs | Standard Communications: USB Port Configurations: 6 Memory Slots |
|---|---|---|
| MODEL 9214+ | 4 independent channel outputs | Standard Communications: USB Port Configurations: 6 Memory Slots |
INTERNAL RATE GENERATOR
| Rate (To period) | 0.001 Hz to 20 MHz (1000 s to 50 ns) |
|---|---|
| Resolution & Accuracy | 5 ns |
| Jitter | < 50 ps RMS |
| Burst / Duty Cycle Mode | 1 to 1,000,000 pulses |
| Timebase | 100 MHz, low jitter PLL |
| Oscillator | 50 MHz, 50 ppm crystal oscillator, optional 1ppm clock |
| Pulse Control Modes | Internal rate generator, external trigger / gate |
| System Output Modes | Single, continuous, burst, duty cycle, cycle counts |
| Pulse & Period Counter | 32 Bit |
| Synchronized Update Mode | Updates widths and delays on command |
PULSE / DELAY GENERATION
| Width / Delay Resolution | 5 ns |
|---|---|
| Width Range | 10 ns - 1000 s |
| Width Accuracy | 10 ns + 0.0001 x (width + delay) |
| Delay Range | ±1000 s |
| Delay Accuracy | 5 ns + (0.0001 x delay) |
| Multiplexer | Any/All channels may be OR’d to any/ALL outputs. 2x the number of outputs via virtual channels for muxing. |
| Channel Output Modes | Single Shot, normal, burst, duty cycle |
| Channel Control Modes | Internally triggered or externally gated. Each channel may be set to any of the modes. |
| Jitter (Channel to Channel) | < 250 ps RMS |
EXTERNAL GATE / TRIGGER INPUT
| Threshold | 0.2 to 15 VDC |
|---|---|
| Max Input Voltage | 30 V Peak |
| Gate Polarity | Active high / active low |
| Gate Control Modes | Pulse inhibit / output inhibit |
| Trigger Edge | Rising or falling |
| Trigger Rate | DC to 20 MHz |
| Trigger Input Jitter | < 5 ns RMS |
| Trigger Minimum Pulse Width | 20 ns |
| Trigger Insertion Delay | < 100 ns |
| Pulse Inhibit Delay | < 150 ns |
| Output Inhibit Delay | < 100 ns |
| Trigger Input Function | System can generate a single, burst or duty cycle response of pulses for every external trigger pulse. |
OUTPUTS
| Output Impedance | 50 ohm |
|---|---|
| Output Level | 3.3 - 5 VDC into ≧ 1 K ohm, 1.7 - 2.5 VDC into 50 ohm |
| Current | 20 mV |
| Rise Time | 5 mA into 1 K ohm, 50 mA into 50 ohm |
| Overshoot | < 2 ns @ 5 V (high impedance), < 1 ns @ 2.5 V (50 ohm) < 100 mV + 10% of pulse amplitude |
GENERAL
| USB | Standard USB 2.0 |
|---|---|
| Antenna | Class II Radio, 4 dBm output transmitter, - 80 dBm typical receiver sensitivity |
| Baud Rate | 115200 bits / second |
| Dimensions/Weight | 7.125 x 5.1 x 1.5 inches (18.1 x 13 x 3.8 cm). 1lb |
| Voltage | + 5 VDC ± 250 mVDC |
| Current | < 470 mA |
OPTIONS
| TZ50 | 3.3 - 4VDC into 50ohm |
|---|---|
| Weight | 1ppm Crystal Oscillator (this option is not field upgradable) |
| Bluetooth Wireless Communications | Bluetooth 2.1 BlueTooth 接続はメーカーオプションです。ご発注時にご指定ください。 |
