USBデジタルディレイ・パルスジェネレーター
Sapphireシリーズ

Sapphire シリーズは、コンパクトでコストパフォーマンスに優れた USB パルスジェネレータです。
わずか “18.1 x 13 x 3.8 cm” と小型にも関わらず、その性能、機能が損なわれうことはありません。
チャネル数は、2、4 チャネル、制御は標準で添付される GUI により、PC から USB 経由で行え、表示も分かり易く、設定が容易になっています。

また USB バスパワー駆動なので、余分なコードがありません。

※

パラメーター設定には PC が必要ですが、設定されたパラメーターで動作させるには、本体の押しボタンのみで起動/停止が行えます。
※

BlueTooth 接続はメーカーオプションです。ご発注時にご指定ください。

Sapphireシリーズ

背面

ご相談・お問合せ

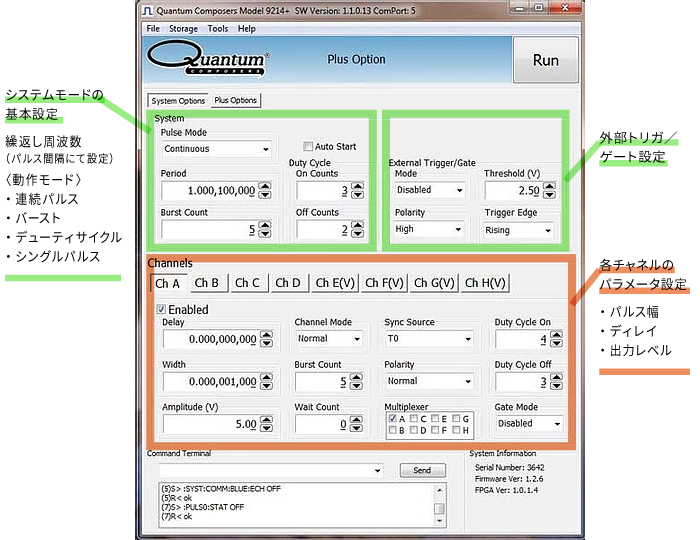

GUI 制御画面
仕様

GUI 制御画面

仕様

SPECIFICATIONS	Sapphire Series
9212: 2 independent channel outputs 9214: 4 independent channel outputs	Standard Communications: USB Port Configurations: 6 Memory Slots

INTERNAL RATE GENERATOR

Rate (To period)	0.001 Hz to 5.000 MHz (200 ns . 1000 s)
Resolution	10 ns
Accuracy	5 ns + (0.0001 x period)
Jitter	< 500 ps RMS
Burst / Duty Cycle Mode	1 to 1,000,000 pulses
Timebase	100 MHz, low jitter PLL
Oscillator	50 MHz, 50 ppm crystal oscillator
Pulse Control Modes	Internal rate generator, external trigger / gate
System Output Modes	Single, continuous, burst, duty cycle

PULSE / DELAY GENERATION

Width / Delay Resolution	10 ns
Width Range	10 ns - 1000 s
Width Accuracy	10 ns + 0.0001 x (width + delay)
Delay Range	±1000 s
Delay Accuracy	10 ns + (0.0001 x delay)
Output Multiplexer	Timing of any / all channels may be OR'd to any / all outputs.
Channel Output Modes	Single Shot, normal, burst, duty cycle
Channel Control Modes independently	Internally triggered or externally gated.
Jitter (Channel to Channel)	< 250 ps RMS
TZ50 (Optional)	3.3 - 4VDC into 50ohm

EXTERNAL GATE / TRIGGER INPUT

Threshold	0.2 to 15 VDC
Max Input Voltage	30 V Peak
Gate Polarity	Active high / active low
Gate Control Modes	Pulse inhibit / output inhibit
Trigger Edge	Rising or falling
Trigger Rate	DC to 5 MHz
Trigger Input Jitter	< 20 ns RMS
Trigger Minimum Pulse Width	20 ns
Trigger Insertion Delay	< 150 ns
Pulse Inhibit Delay	< 150 ns
Output Inhibit Delay	< 100 ns

OUTPUTS

Output Impedance	50 ohm
Output Level	3.3 . 5 VDC into . 1 K ohm, 1.7 . 2.5 VDC into 50 ohm
Resolution	20 mV
Current	5 mA into 1 K ohm, 50 mA into 50 ohm
Rise Time	< 2ns @ 5 V (high impedance), < 1ns @ 2.5 V (50 ohm)
Overshoot	< 100 mV + 10 % of pulse amplitude

COMMUNICATIONS

USB (Standard)	USB 2.0
Bluetooth (Optional)	Bluetooth 2.1　BlueTooth 接続はメーカーオプションです。ご発注時にご指定ください。
Antenna	Class II Radio, 4 dBm output transmitter, - 80 dBm typical receiver
sensitivity
Range	Typically 20 meters in open air (line-of-sight)
Baud　Rate	115200 bits / second

GENERAL

Dimension	7.125 x 5.1 x 1.5 inches (18.1 x 13 x 3.8 cm)
Weight	1 lb
Power	Provided by USB
Voltage	+ 5 VDC ± 250 mVDC
Current	< 470 mA
