M2 測定と解析

M²、M2、または M の自乗は重要なビーム品質指標です。
要するに、完全なシングルモードガウシアンと比較した場合のビームの品質を定義しています。
ある波長で、ファーフィールドのダイバージェンスとビームウエスト径の間に関係があり、それが M² を決定します。
例えば 1 より大きいある M² で、完全なシングルモード・ガウシアン・ビームと同じファーフィールド・ダイバージェンスの場合を見てみましょう。
この場合、ビームウエスト径は完全なシングルモード・ガウシアン・ビームの理論的なビームウエスト径のM²倍となります。

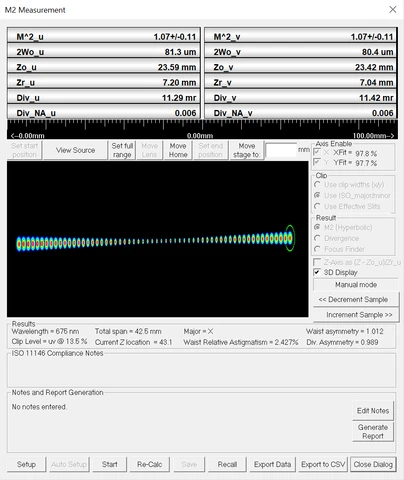

DataRay 製品は、M2DU 移動ステージに搭載されたビームプロファイリングカメラまたはBeam'R2を使用して、測定を行うことができます。

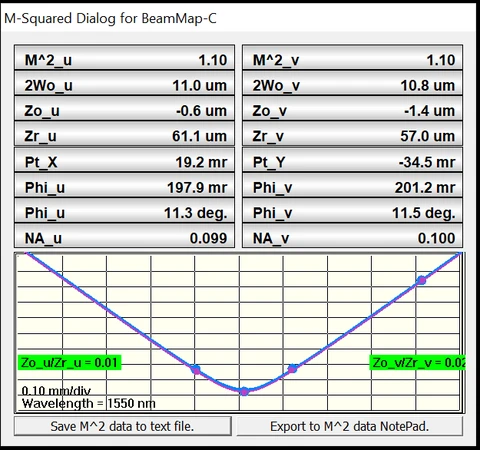

ソフトウェアは、サードパーティ製の移動ステージに搭載されたビームプロファイル機器のマニュアル M² 測定もサポートしています。
ユーザーは順繰りにステージ位置を入力することで測定が行えます。

M² 測定

正しいレンズアクセサリを選択する必要があります。

M2DU スキャンステージ上のビームプロファイリングカメラ
十分なワーキングディスタンス位置で適切なサイズに集光されていないビームにレンズアクセサリは、必要となります。
M2DU スキャニングステージ上の Beam'R2
十分なワーキングディスタンス位置で適切なサイズに集光されていないビームにレンズアクセサリは、必要となります。

どれが最も適しているかわからない場合は、ご相談ください。
