リアルタイムな XYZΘ⌀プロファイリングとアライメント

DataRay の特許取得済み BeamMap2 は、マルチ Z 平面スキャニングスリットビームプロファイラです。
XYZθΦの位置とプロファイルをリアルタイムで測定できます。
フローサイトメトリーやレーザー印刷などの分野で使用されています。
それらの分野では複数の生産アセンブリを、リアルタイムで ±2μm の精度で同一位置に集束させる必要があります。
BeamMap2 システムは、他のシングルプレーンビームプロファイリングカメラやスキャニングスリットビームプロファイラーと比較して、大幅な時間短縮を実現します。

レーザアライメントは、通常ステージ上でシングルプレイン測定装置を前後に動かしてレーザのポイントを決定するという繰り返しのプロセスを必要とします。
BeamMap2 は、ステージを必要とせずにリアルタイムで情報を提供することで、このプロセスを簡単にします。

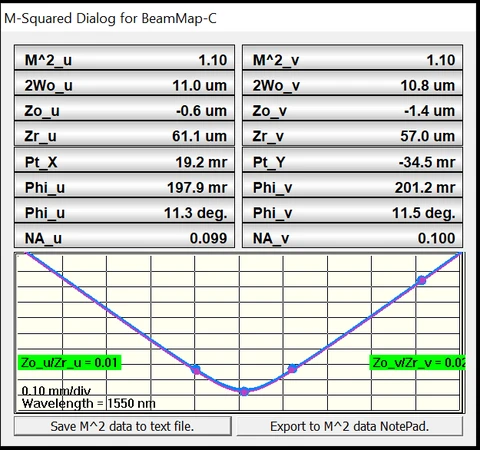

ニアフィールドでは、直径、フォーカス X/Y/Z 位置、ダイバージェンス、ポインティング、そしてM²さえもリアルタイムで測定できます。

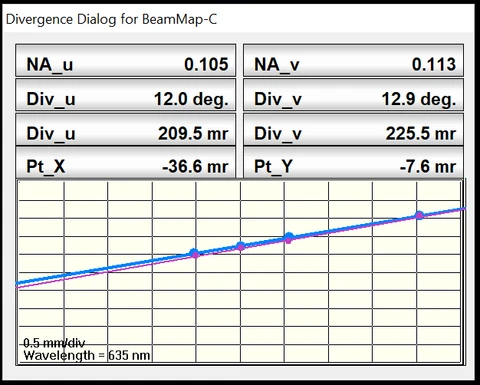

ファーフィールドでは、直径、X/Y重心位置、ダイバージェンス、ポインティングがリアルタイムで測定できます。
この特許取得済みの装置によって、アライメントと最適化を誰でも素早く簡単に行うことができます。
