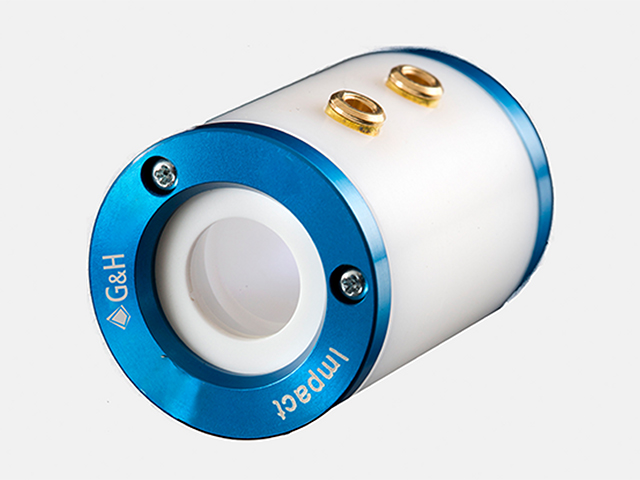

KD*P ポッケルスセル
Impact シリーズ
歴史的に、Impactシリーズはフラッシュランプ励起レーザー用の最初の手頃な価格のハイエンドポッケルスセルであり、現在では市場をリードするQスイッチングとパルスピッキングの特性を提供しています。これには、1064 nmでの固有コントラスト比が4000:1を超え、電圧コントラスト比が1064 nmで3500:1を超える組み合わせが含まれています。
Impactシリーズは、業界最高クラスの、ひずみのない高重水化KD*Pを使用しています。（本結晶は、G&H社アメリカ・オハイオ州クリーブランド工場で製造）低損失のKD*P結晶と高損傷閾値のソルゲル、および誘電体ARコーティングにより、レーザー内部キャビティでの信頼性の高い、高い光ダメージ耐性を持つポッケルスセルが実現しました。
窒素充填された密閉型のコンパクトなデザイン、セラミック開口部、プレミアムUVグレードの溶融シリカウィンドウにより、長寿命にわたって高い透過率とコントラスト比が保証されます。ポッケルスセルのハウジングには、システム設計と組み立てを簡素化するための標準的なピンタイプの高電圧コネクタが組み込まれています。
アパーチャーは、8 mm、9.25 mm、10 mm、13 mmをご用意しています。
ネジ付きHVコネクターオプションも利用可能です。
特長
- G&H社がアメリカで栽培した99%の最高純度のKD*P
- 固有コントラスト比 >4000:1（フラッシュランプ励起時のキャビティ内損失37 dB
- 電圧コントラスト比 >3500:1（パルスピッキング効率34 dB）
- LIDT >10 J/cm2（1064 nm、パルス長10 ns、繰り返し率10 Hz）
- 長寿命を保証する窒素充填
用途
- Qスイッチング
- パルスピッキング
- 減衰
- パワーコントロール
仕様
| Optical material | KD*P |
|---|---|
| Material purity | 99% |
| Wavelength | 300–1100 nm |
| Contrast Ratio | >4000:1 |
| Active Aperture | 8–13 mm |
| Repetition Rate | 1 kHz |
| Single pass insertion loss | <1% @ 1064 nm |
|---|---|
| Voltage contrast ratio (VCR) | >3500:1 @ 1064 nm (parallel polarizers) |
| Single Pass Distortion | <λ/10 @ 1064 nm |
| Capacitance (DC) | 6 pF |
| DC quarter-wave voltage | 3.5 kV @ 1064 nm |
| LIDT | > 10 J/cm2 (1064 nm, 10 ns pulse, 10 Hz, 1 mm diameter) |
| Typical specifications | Impact 8 | Impact 9 | Impact 10 | Impact 13 |
|---|---|---|---|---|
| Hard aperture diameter | 8 mm | 9.25 mm | 10 mm | 13 mm |
| 10-90% rise time (theoretical) into 50 Ω line | 0.8 ns | 0.9 ns | 1.1 ns | 1.1 ns |
