深紫外コリメートLED光源
235-340nm

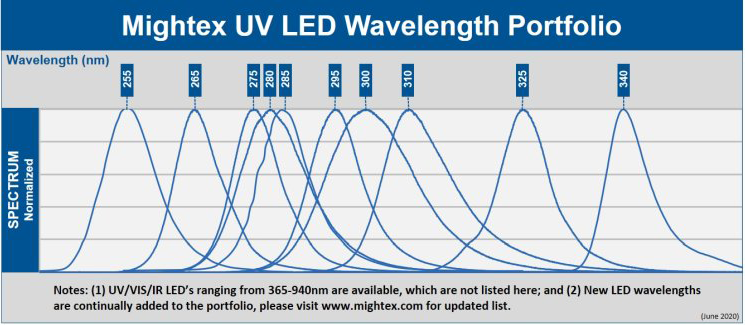

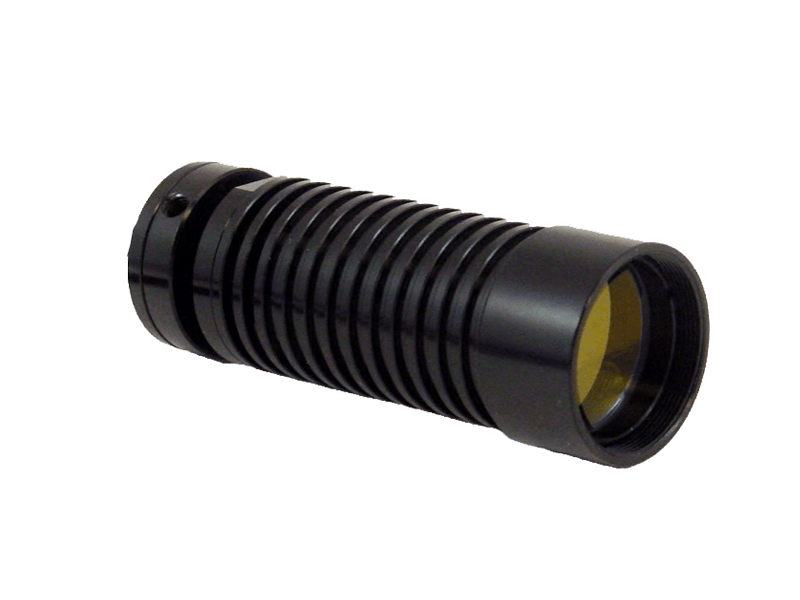

Mightex Systems社の深紫外コリメートLED光源は、235nm～340nmの波長域をカバーしています。コリメートLED光源には、端に2つの裸線端子が付いた1.5mのケーブルが含まれています。光源は、Mightex Systems社のLEDコントローラーや他のLEDコントローラー、電流源で駆動することができます。
注意：Type-Dの深紫外コリメートLED光源は、定格電流が低いため、以下のLEDコントローラーを使用してください。
デリケートな深紫外コリメートLED光源を適切に保護するためには、上記の正しいLEDコントローラーを使用することに加え、LEDの定格電流に応じた適切な電流範囲を設定する必要があります。オーバードライブによるLEDの破損は、Mightex Systems社の製品保証の対象外となります。
重要：
-
①LEDは定電流源でのみ駆動可能であり、電圧源（例：バッテリ、AC/DC電源など）では駆動できません。
-
②LEDに電流を流す前に、必ずLEDの定格電流を確認し、LEDの定格電流を超える電流を流さないように注意してください。
仕様
Type-A
| 型番 | Type | 波長 (nm) |
ビーム径 (mm) |
発散半角 (deg.) |
LEDの動作電流 (mA) |
LEDの動作電圧 (V) |
参考出力 ※ (mW) |
|---|---|---|---|---|---|---|---|
| LCS-0235-007-23 | A | 235 | 23 | 1 | 100 | 7 | 1 |
| LCS-0255-007-23 | A | 255 | 23 | 1 | 100 | 6.9 | 2 |
| LCS-0265-02-23 | A | 265 | 23 | 1 | 350 | 6.3 | 202 |
| LCS-0275-04-23 | A | 275 | 23 | 1 | 600 | 6 | 35 |
| LCS-0280-05-23 | A | 280 | 23 | 1 | 800 | 6.5 | 45 |
| LCS-0310-03-23 | A | 310 | 23 | 1 | 600 | 5.8 | 30 |
| LCS-0325-03-23 | A | 325 | 23 | 1 | 350 | 5.4 | 15 |
| LCS-0340-02-22 | A | 340 | 22 | 1.7 | 350 | 4.3 | 23 |
Type-D
| 型番 | Type | 波長 (nm) |
ビーム径 (mm) |
発散半角 (deg.) |
LEDの動作電流 (mA) |
LEDの動作電圧 (V) |
参考出力 ※ |
|---|---|---|---|---|---|---|---|
| LCS-0310-0015-20 | D | 310 | 20 | 0.6 | 30 | 5.5 | 300 µW |
| LCS-0340-0200-20 | D | 340 | 20 | 0.6 | 500 | 4.3 | 17 mW |
-
※製造工程や温度、電流などの動作パラメーターのばらつきにより、任意のLEDの実際の出力は異なる場合があります。
仕様はガイドラインとして使用されることを意図しています。
