ビームポジションディテクター

お客様のレーザーとアプリケーション、それぞれに理想的なビームポジションディテクターを提供しています。

• スタンダードモデル（4QDセンサー）
• UV/FIR 対応モデル（4QDセンサー）
• 小径ビーム対応モデル（PSDセンサー）

スタンダードモデル（4QDセンサー）

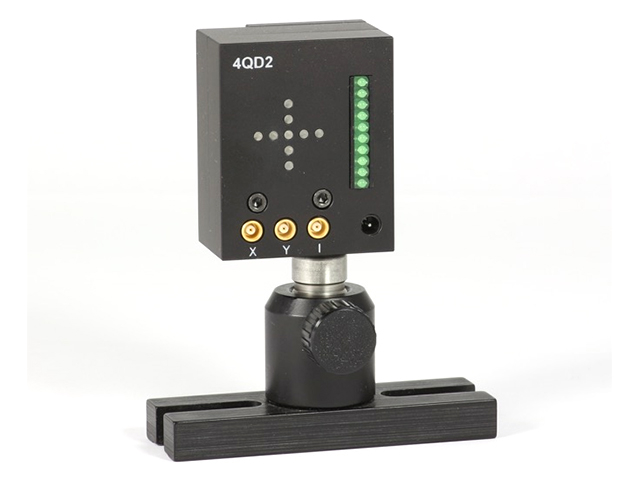

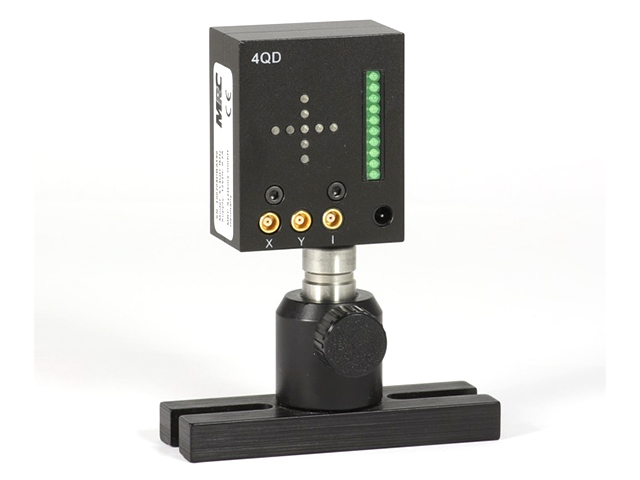

モデル	Si4-QD	Wide-Intensity 4-QD
ディタクタタイプ	4 分割 Si PIN PD	4 分割 Si PD
対応波長	320 - 1100 nm	320 - 1100 nm
受光エリア	10 x 10 mm²	10 x 10 mm²
製品概要	4 分割 Si フォトダイオードを使用した位置センサーディテクタです。ビームのポジションを表す LED クロスバーと入射パワーインジケータを持つスタンダードなディテクタです。	検出する信号増幅範囲が Si4-QD より広く、自動的に強度変化に対応するディテクタです。加工プロセス内やご実験途中で光強度変調するレーザーにお使いください。光学フィルター交換なしで、1000 倍までの強度変動に対応可能です。

UV/FIR 対応モデル（4QDセンサー）

モデル	UV 4-QD 3x3	IR 4-QD (Ge)	IR 4-QD InGaAs
ディタクタタイプ	UV 対応 4 分割 Si PD	4 分割 Ge PD	4 分割 InGaAs PD
対応波長	190 - 1100 nm	800 - 2000 nm	900 - 1700 nm
受光エリア	3 x 3 mm²	5 x 5 mm²	Φ3 mm
製品概要	深紫外 190nm から対応した位置センサディテクタ。受光エリアは標準モデルより小さく 3x3mm となっております。	800～2000nm までの中赤外帯域に対応した位置センサディテクタ	900～1700nm までの SWIR レーザに対応した、InGaAs 位置センサディテクタ

小径ビーム対応モデル（PSDセンサー）

モデル	PSD for VIS	PSD for UV
ディタクタタイプ	位置センサディテクタ（PSD）	位置センサディテクタ（PSD）
対応波長	320 - 1100 nm	200 - 1100 nm
受光エリア	9 x 9 mm²	10 x 10 mm²
製品概要	受光部分を連続的なエリアとして検知します。非常に小さいなビーム径や集光されたビームに最適です。また、外部シグナルにより任意のポイントをターゲットポイントして位置調整することが可能です。	受光部分を連続的なエリアとして検知します。非常に小さいなビーム径や集光されたビームに最適です。また、外部シグナルにより任意のポイントをターゲットポイントして位置調整することが可能です
