ピエゾ駆動ミラーマウント
お客様のレーザーとアプリケーション、それぞれに理想的なピエゾ駆動ミラーマウントを提供しています。
※ミラーはお客様にてご用意ください。
スタンダードモデル
| モデル | P2S30 | P4S30 |
|---|---|---|
|
|
|
| チルトレンジ：機械角度 | 2 mrad ± 1 mrad | 4 mrad (± 2mrad) |
| チルトレンジ：光学角度 | 4 mrad | 8 mrad |
| 粗調整（手動） | ± 4.5° | ± 4.5° |
| 搭載ピエゾ数 | 2 Piezo stacks integrated | 4 Piezo stacks integrated |
| High resonant frequencies |
> 1,200 Hz (with 1 inch mirror) | > 1,200 Hz (with 1 inch mirror) ～ 300 Hz (with 2 inch mirror) |
| High stabilisation bandwidths |
> 400 Hz (with 1 inch mirror) | > 400 Hz (with 1 inch mirror) > 100 Hz (with 2 inch mirror) |

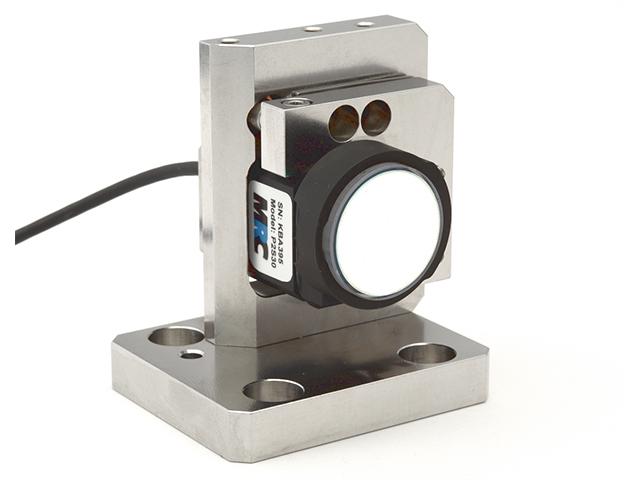

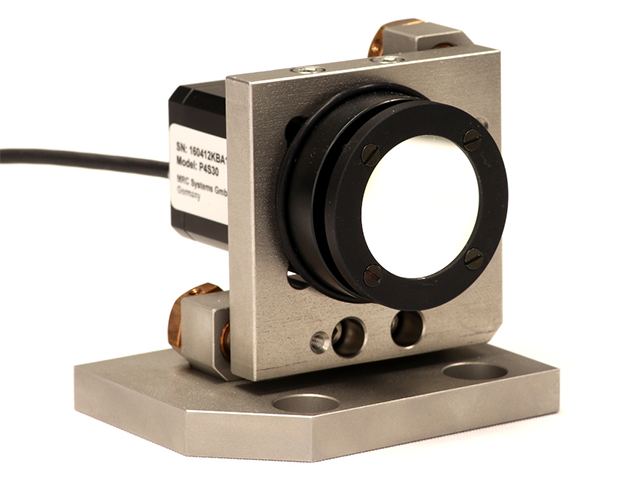

| 製品概要 | P2S30は1インチ径ミラーのみ対応した、ピエゾ2個を搭載したマウントです。左右どちらかの裏面に参照光が通り抜ける構造となっております。 | P4S30は、光学角度 ±4 mrad（機械角度 ±2 mrad）の快適な傾斜範囲を持っています。本ミラーマウントは、より大きなミラー（> 1''）にもお勧めです。PKS、PSHマウントと比較して、2つのマウントが一体化されています。4本のピエゾを搭載し、より高い剛性と高い共振周波数を実現しています。 |
特殊用途向けカスタム対応
大型ミラー対応

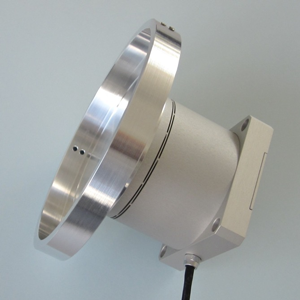

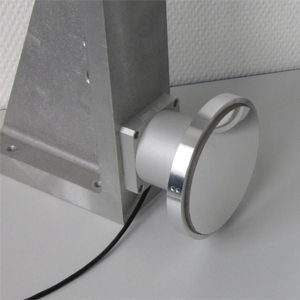

上の写真は製品は４インチのミラーに対応した ピエゾ駆動型ミラーマウントです。 より大きいミラーへの対応も可能です。
真空対応

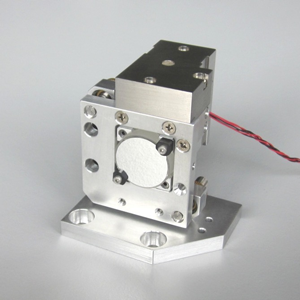

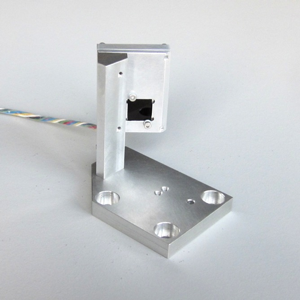

真空環境でも適用可能なアクチュエーターを提供しています。 上の写真の製品は真空圧 10-11mbar まで使うことができます。
